Кронштейн опорный 3КВВ-Б
Категория
Опоры трубопроводов
Серия
Серия 5.904-1 выпуск 1: Детали крепления воздуховодов
Базовая стоимость
от 10 руб
Описание изделия

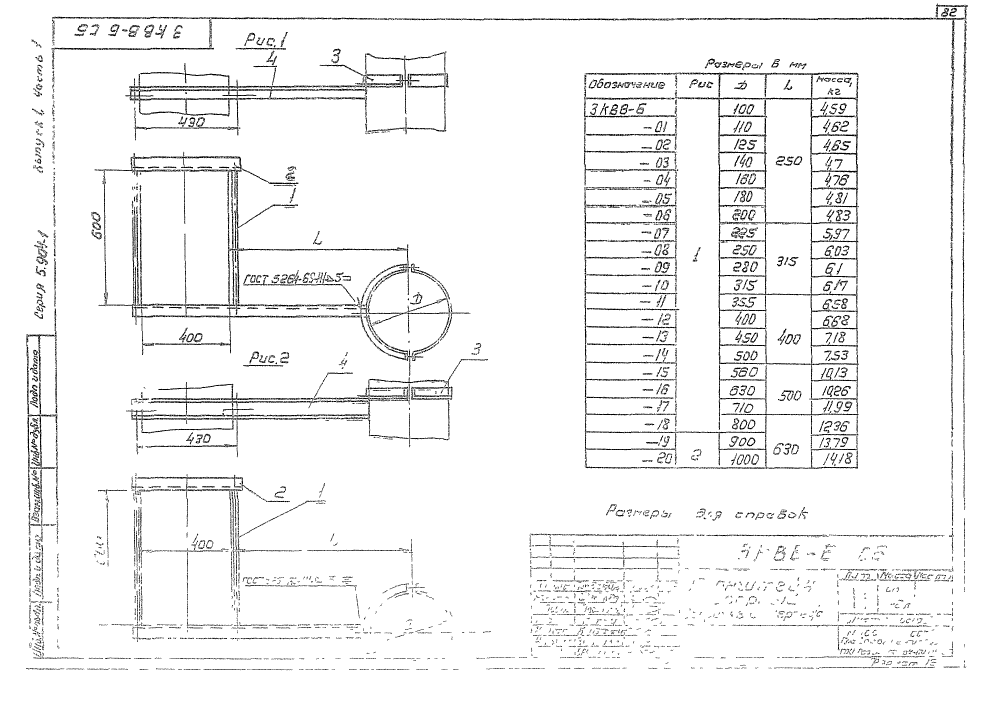

ООО "Изополимет Плюс" изготавливает опорные кронштейны 3КВВ-Б серии 5.904-1 выпуск 1. Изделие относится к деталям крепления воздуховодов и применяется для D 100-1000 мм. В таблице указаны 21 исполнение по рисункам 1 и 2. Размер L составляет 250-630 мм. Масса кронштейнов - 4,59-14,18 кг.
| Обозначение | Рис. | D | L | Масса, кг |
|---|---|---|---|---|
| 3КВВ-Б | 1 | 100 | 250 | 4,59 |
| 3КВВ-Б-01 | 1 | 110 | 250 | 4,62 |
| 3КВВ-Б-02 | 1 | 125 | 250 | 4,65 |
| 3КВВ-Б-03 | 1 | 140 | 250 | 4,7 |
| 3КВВ-Б-04 | 1 | 160 | 250 | 4,76 |
| 3КВВ-Б-05 | 1 | 180 | 250 | 4,81 |
| 3КВВ-Б-06 | 1 | 200 | 250 | 4,83 |
| 3КВВ-Б-07 | 1 | 225 | 315 | 5,97 |
| 3КВВ-Б-08 | 1 | 250 | 315 | 6,03 |
| 3КВВ-Б-09 | 1 | 280 | 315 | 6,1 |
| 3КВВ-Б-10 | 1 | 315 | 315 | 6,17 |
| 3КВВ-Б-11 | 1 | 355 | 400 | 6,58 |
| 3КВВ-Б-12 | 1 | 400 | 400 | 6,68 |
| 3КВВ-Б-13 | 1 | 450 | 400 | 7,18 |
| 3КВВ-Б-14 | 1 | 500 | 400 | 7,53 |
| 3КВВ-Б-15 | 1 | 560 | 500 | 10,13 |
| 3КВВ-Б-16 | 1 | 630 | 500 | 10,26 |
| 3КВВ-Б-17 | 1 | 710 | 500 | 11,99 |
| 3КВВ-Б-18 | 1 | 800 | 500 | 12,36 |
| 3КВВ-Б-19 | 2 | 900 | 630 | 13,79 |
| 3КВВ-Б-20 | 2 | 1000 | 630 | 14,18 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
