Кронштейн опорный 4КВВ-Б
Категория
Опоры трубопроводов
Серия
Серия 5.904-1 выпуск 1: Детали крепления воздуховодов
Базовая стоимость
от 10 руб
Описание изделия

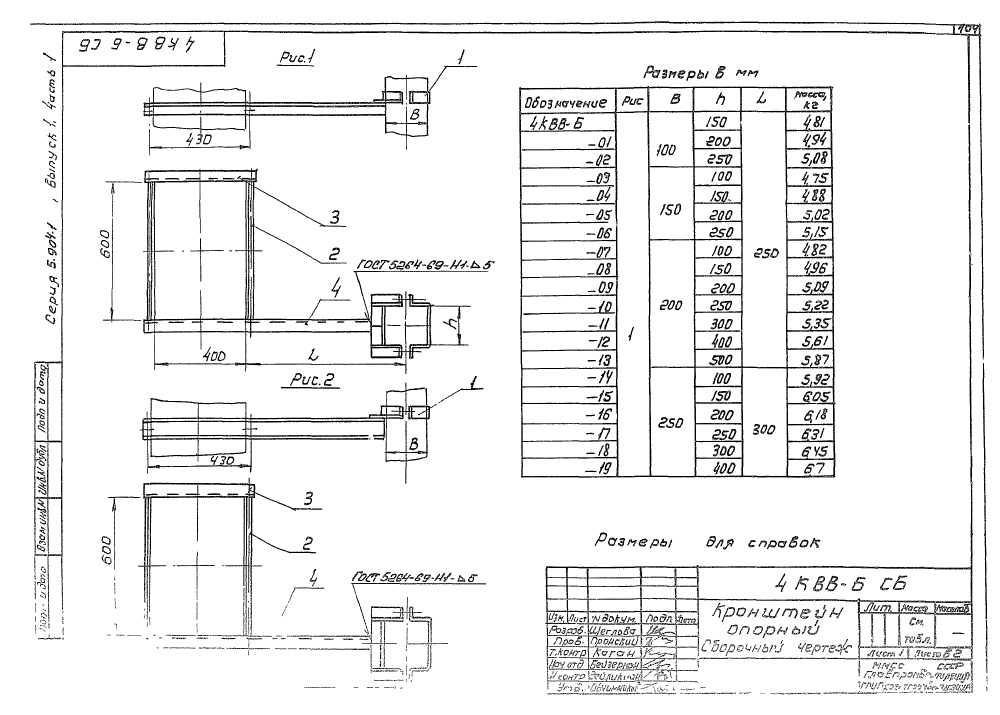

ООО "Изополимет Плюс" изготавливает опорные кронштейны 4КВВ-Б серии 5.904-1 выпуск 1. Изделие используется для крепления воздуховодов В и h 100-1000 мм. В таблице приведены 66 исполнений по рисункам 1 и 2. Размер L находится в пределах 250-630 мм. Масса изделий составляет 4,75-16,09 кг.

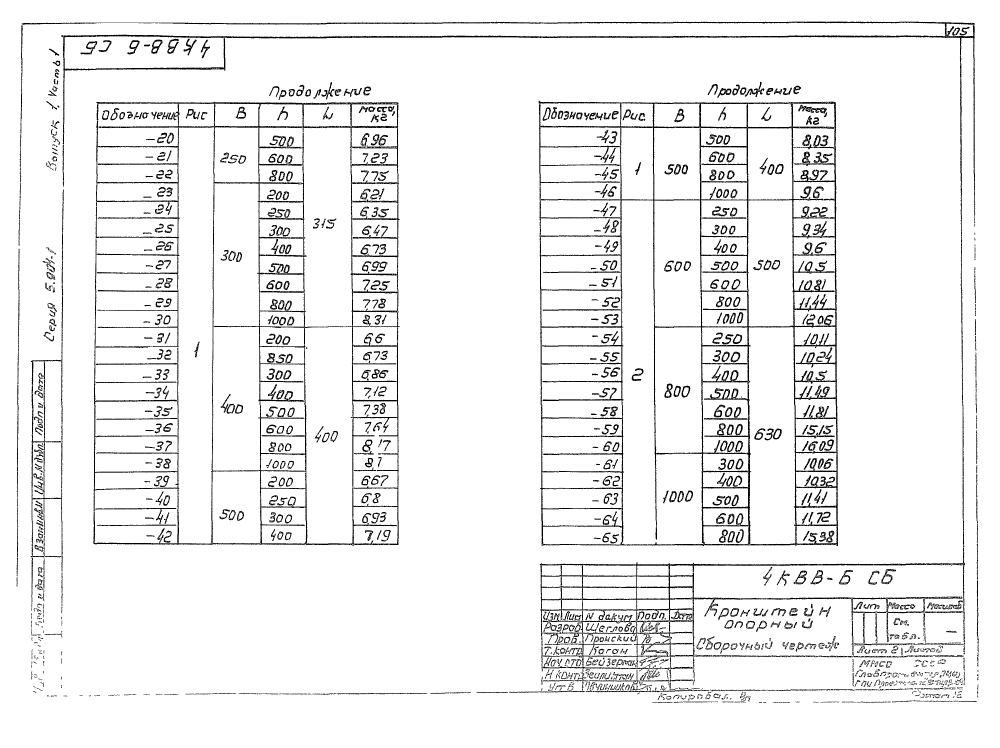

| Обозначение | Рис. | В | h | L | Масса, кг |
|---|---|---|---|---|---|
| 4КВВ-Б | 1 | 100 | 150 | 250 | 4,81 |
| 4КВВ-Б-01 | 1 | 100 | 200 | 250 | 4,94 |
| 4КВВ-Б-02 | 1 | 100 | 250 | 250 | 5,08 |
| 4КВВ-Б-03 | 1 | 150 | 100 | 250 | 4,75 |
| 4КВВ-Б-04 | 1 | 150 | 150 | 250 | 4,88 |
| 4КВВ-Б-05 | 1 | 150 | 200 | 250 | 5,02 |
| 4КВВ-Б-06 | 1 | 150 | 250 | 250 | 5,15 |
| 4КВВ-Б-07 | 1 | 200 | 100 | 250 | 4,82 |
| 4КВВ-Б-08 | 1 | 200 | 150 | 250 | 4,96 |
| 4КВВ-Б-09 | 1 | 200 | 200 | 250 | 5,09 |
| 4КВВ-Б-10 | 1 | 200 | 250 | 250 | 5,22 |
| 4КВВ-Б-11 | 1 | 200 | 300 | 250 | 5,35 |
| 4КВВ-Б-12 | 1 | 200 | 400 | 250 | 5,61 |
| 4КВВ-Б-13 | 1 | 200 | 500 | 250 | 5,87 |
| 4КВВ-Б-14 | 1 | 250 | 100 | 315 | 5,92 |
| 4КВВ-Б-15 | 1 | 250 | 150 | 315 | 6,05 |
| 4КВВ-Б-16 | 1 | 250 | 200 | 315 | 6,18 |
| 4КВВ-Б-17 | 1 | 250 | 250 | 315 | 6,31 |
| 4КВВ-Б-18 | 1 | 250 | 300 | 315 | 6,45 |
| 4КВВ-Б-19 | 1 | 250 | 400 | 315 | 6,7 |
| 4КВВ-Б-20 | 1 | 250 | 500 | 315 | 6,96 |
| 4КВВ-Б-21 | 1 | 250 | 600 | 315 | 7,23 |
| 4КВВ-Б-22 | 1 | 250 | 800 | 315 | 7,75 |
| 4КВВ-Б-23 | 1 | 300 | 200 | 315 | 6,21 |
| 4КВВ-Б-24 | 1 | 300 | 250 | 315 | 6,35 |
| 4КВВ-Б-25 | 1 | 300 | 300 | 315 | 6,47 |
| 4КВВ-Б-26 | 1 | 300 | 400 | 315 | 6,73 |
| 4КВВ-Б-27 | 1 | 300 | 500 | 315 | 6,99 |
| 4КВВ-Б-28 | 1 | 300 | 600 | 315 | 7,25 |
| 4КВВ-Б-29 | 1 | 300 | 800 | 315 | 7,78 |
| 4КВВ-Б-30 | 1 | 300 | 1000 | 315 | 8,31 |
| 4КВВ-Б-31 | 1 | 400 | 200 | 400 | 6,6 |
| 4КВВ-Б-32 | 1 | 400 | 250 | 400 | 6,73 |
| 4КВВ-Б-33 | 1 | 400 | 300 | 400 | 6,86 |
| 4КВВ-Б-34 | 1 | 400 | 400 | 400 | 7,12 |
| 4КВВ-Б-35 | 1 | 400 | 500 | 400 | 7,38 |
| 4КВВ-Б-36 | 1 | 400 | 600 | 400 | 7,64 |
| 4КВВ-Б-37 | 1 | 400 | 800 | 400 | 8,17 |
| 4КВВ-Б-38 | 1 | 400 | 1000 | 400 | 8,1 |
| 4КВВ-Б-39 | 1 | 500 | 200 | 400 | 6,67 |
| 4КВВ-Б-40 | 1 | 500 | 250 | 400 | 6,8 |
| 4КВВ-Б-41 | 1 | 500 | 300 | 400 | 6,93 |
| 4КВВ-Б-42 | 1 | 500 | 400 | 400 | 7,19 |
| 4КВВ-Б-43 | 1 | 500 | 500 | 400 | 8,03 |
| 4КВВ-Б-44 | 1 | 500 | 600 | 400 | 8,35 |
| 4КВВ-Б-45 | 1 | 500 | 800 | 400 | 8,97 |
| 4КВВ-Б-46 | 1 | 500 | 1000 | 400 | 9,6 |
| 4КВВ-Б-47 | 2 | 600 | 250 | 500 | 9,22 |
| 4КВВ-Б-48 | 2 | 600 | 300 | 500 | 9,34 |
| 4КВВ-Б-49 | 2 | 600 | 400 | 500 | 9,6 |
| 4КВВ-Б-50 | 2 | 600 | 500 | 500 | 10,5 |
| 4КВВ-Б-51 | 2 | 600 | 600 | 500 | 10,81 |
| 4КВВ-Б-52 | 2 | 600 | 800 | 500 | 11,44 |
| 4КВВ-Б-53 | 2 | 600 | 1000 | 500 | 12,06 |
| 4КВВ-Б-54 | 2 | 800 | 250 | 630 | 10,11 |
| 4КВВ-Б-55 | 2 | 800 | 300 | 630 | 10,24 |
| 4КВВ-Б-56 | 2 | 800 | 400 | 630 | 10,5 |
| 4КВВ-Б-57 | 2 | 800 | 500 | 630 | 11,49 |
| 4КВВ-Б-58 | 2 | 800 | 600 | 630 | 11,81 |
| 4КВВ-Б-59 | 2 | 800 | 800 | 630 | 15,15 |
| 4КВВ-Б-60 | 2 | 800 | 1000 | 630 | 16,09 |
| 4КВВ-Б-61 | 2 | 1000 | 300 | 630 | 10,06 |
| 4КВВ-Б-62 | 2 | 1000 | 400 | 630 | 10,32 |
| 4КВВ-Б-63 | 2 | 1000 | 500 | 630 | 11,41 |
| 4КВВ-Б-64 | 2 | 1000 | 600 | 630 | 11,72 |
| 4КВВ-Б-65 | 2 | 1000 | 800 | 630 | 15,38 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
