Кронштейн опорный 4КВВ

Name: 4КВВ
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.904-1 выпуск 1: Детали крепления воздуховодов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

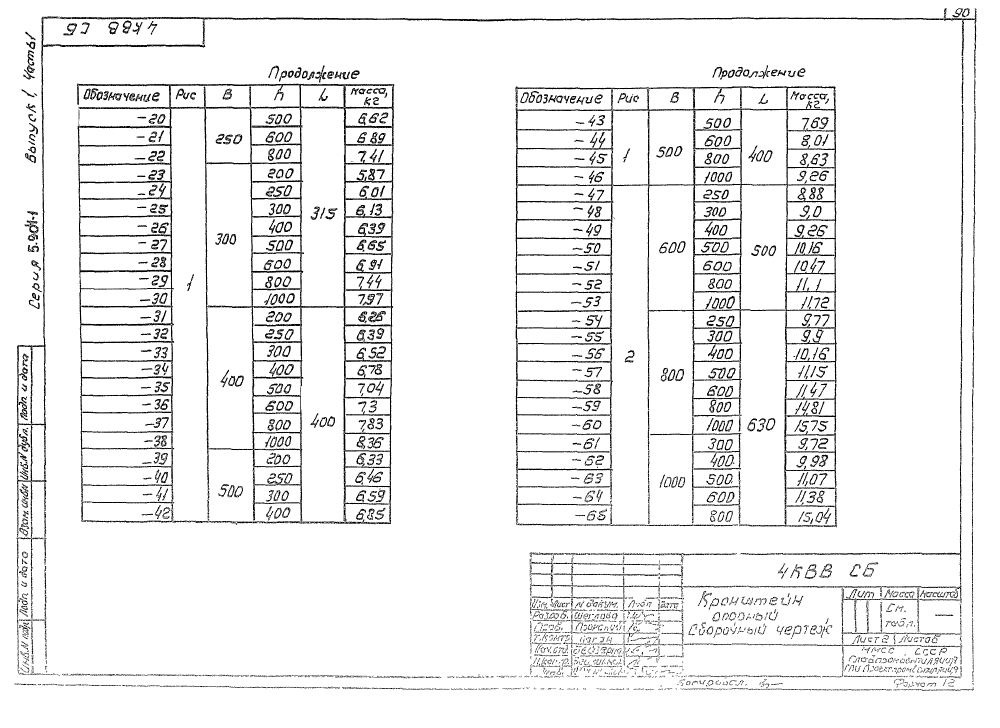

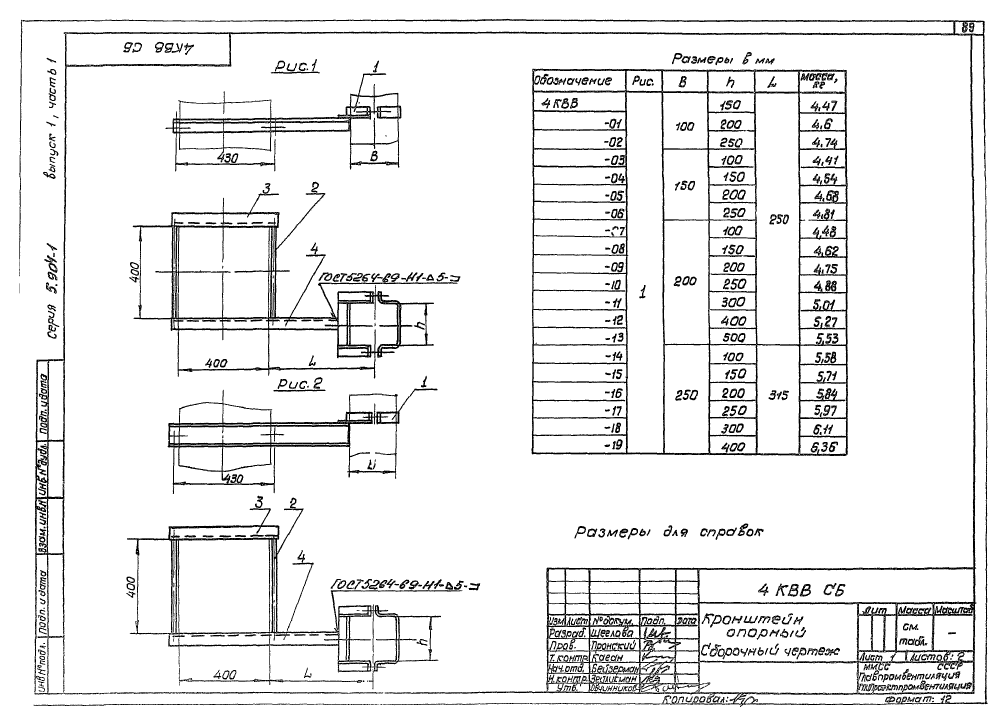

ООО "Изополимет Плюс" изготавливает опорные кронштейны 4КВВ серии 5.904-1 выпуск 1 для воздуховодов. В таблице приведены 66 исполнений по рисункам 1 и 2. Размер В составляет 100-1000 мм, h - 100-1000 мм, L - 250-630 мм. Масса изделий находится в диапазоне 4,41-15,75 кг. Исполнение выбирается по габаритам воздуховода.

Обозначение	Рис.	В	h	L	Масса, кг
4КВВ	1	100	150	250	4,47
4КВВ-01	1	100	200	250	4,6
4КВВ-02	1	100	250	250	4,74
4КВВ-03	1	150	100	250	4,41
4КВВ-04	1	150	150	250	4,54
4КВВ-05	1	150	200	250	4,68
4КВВ-06	1	150	250	250	4,81
4КВВ-07	1	200	100	250	4,48
4КВВ-08	1	200	150	250	4,62
4КВВ-09	1	200	200	250	4,75
4КВВ-10	1	200	250	250	4,88
4КВВ-11	1	200	300	250	5,01
4КВВ-12	1	200	400	250	5,27
4КВВ-13	1	200	500	250	5,53
4КВВ-14	1	250	100	315	5,58
4КВВ-15	1	250	150	315	5,71
4КВВ-16	1	250	200	315	5,84
4КВВ-17	1	250	250	315	5,97
4КВВ-18	1	250	300	315	6,11
4КВВ-19	1	250	400	315	6,36
4КВВ-20	1	250	500	315	6,62
4КВВ-21	1	250	600	315	6,89
4КВВ-22	1	250	800	315	7,41
4КВВ-23	1	300	200	315	5,87
4КВВ-24	1	300	250	315	6,01
4КВВ-25	1	300	300	315	6,13
4КВВ-26	1	300	400	315	6,39
4КВВ-27	1	300	500	315	6,65
4КВВ-28	1	300	600	315	6,91
4КВВ-29	1	300	800	315	7,44
4КВВ-30	1	300	1000	315	7,97
4КВВ-31	1	400	200	400	6,25
4КВВ-32	1	400	250	400	6,39
4КВВ-33	1	400	300	400	6,52
4КВВ-34	1	400	400	400	6,78
4КВВ-35	1	400	500	400	7,04
4КВВ-36	1	400	600	400	7,3
4КВВ-37	1	400	800	400	7,83
4КВВ-38	1	400	1000	400	8,36
4КВВ-39	1	500	200	400	6,33
4КВВ-40	1	500	250	400	6,46
4КВВ-41	1	500	300	400	6,59
4КВВ-42	1	500	400	400	6,85
4КВВ-43	1	500	500	400	7,69
4КВВ-44	1	500	600	400	8,01
4КВВ-45	1	500	800	400	8,63
4КВВ-46	1	500	1000	400	9,26
4КВВ-47	2	600	250	500	8,88
4КВВ-48	2	600	300	500	9,00
4КВВ-49	2	600	400	500	9,26
4КВВ-50	2	600	500	500	10,16
4КВВ-51	2	600	600	500	10,47
4КВВ-52	2	600	800	500	11,1
4КВВ-53	2	600	1000	500	11,72
4КВВ-54	2	800	250	630	9,77
4КВВ-55	2	800	300	630	9,9
4КВВ-56	2	800	400	630	10,16
4КВВ-57	2	800	500	630	11,15
4КВВ-58	2	800	600	630	11,47
4КВВ-59	2	800	800	630	14,81
4КВВ-60	2	800	1000	630	15,75
4КВВ-61	2	1000	300	630	9,72
4КВВ-62	2	1000	400	630	9,98
4КВВ-63	2	1000	500	630	11,07
4КВВ-64	2	1000	600	630	11,38
4КВВ-65	2	1000	800	630	15,04
