Кронштейн опорный 4КВВ-А

Name: 4КВВ-А
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.904-1 выпуск 1: Детали крепления воздуховодов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

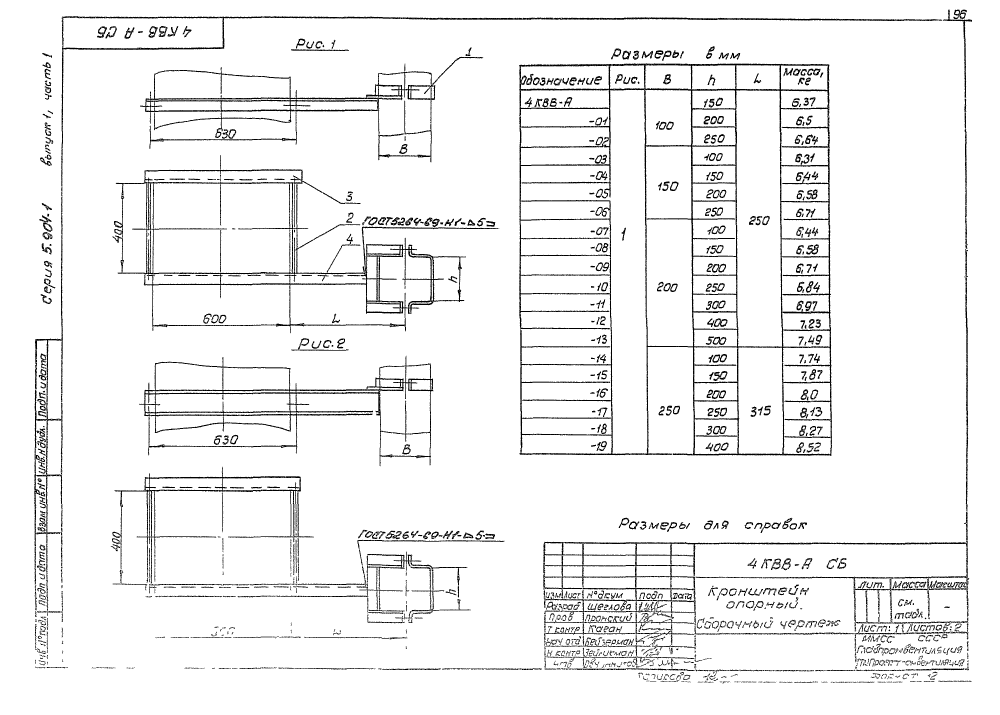

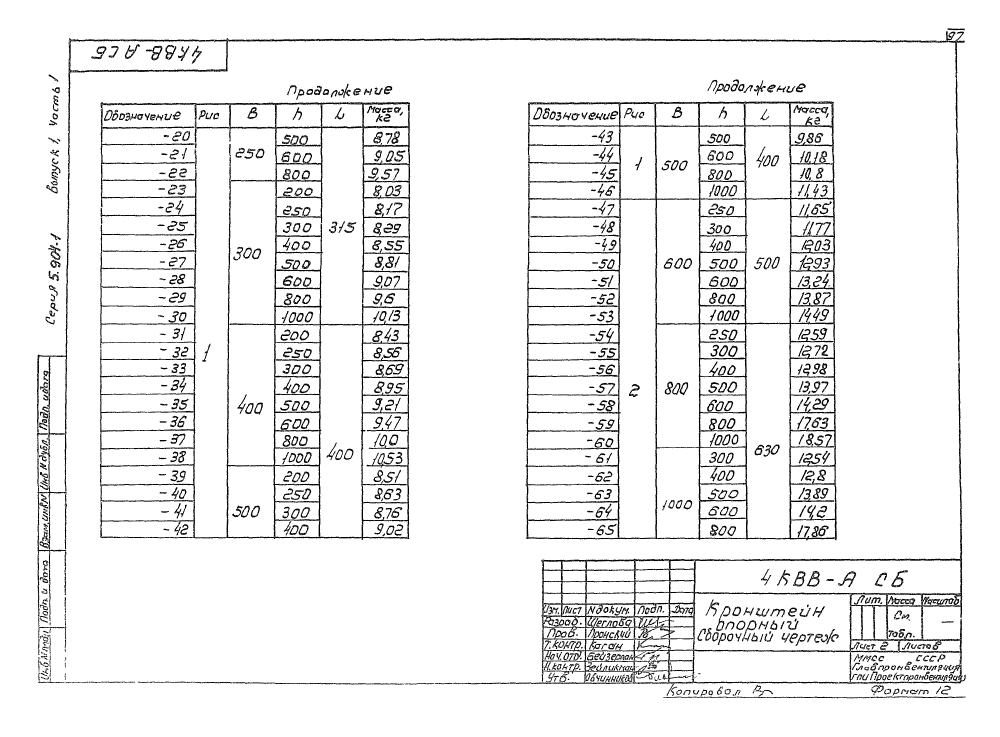

ООО "Изополимет Плюс" изготавливает опорные кронштейны 4КВВ-А серии 5.904-1 выпуск 1. Изделие применяется для деталей крепления воздуховодов с размерами В и h 100-1000 мм. Таблица содержит 66 исполнений по рисункам 1 и 2. Размер L составляет 250-630 мм. Масса опорных кронштейнов - 6,31-18,57 кг.

Обозначение	Рис.	В	h	L	Масса, кг
4КВВ-А	1	100	150	250	6,37
4КВВ-А-01	1	100	200	250	6,5
4КВВ-А-02	1	100	250	250	6,64
4КВВ-А-03	1	150	100	250	6,31
4КВВ-А-04	1	150	150	250	6,44
4КВВ-А-05	1	150	200	250	6,58
4КВВ-А-06	1	150	250	250	6,71
4КВВ-А-07	1	200	100	250	6,44
4КВВ-А-08	1	200	150	250	6,58
4КВВ-А-09	1	200	200	250	6,71
4КВВ-А-10	1	200	250	250	6,84
4КВВ-А-11	1	200	300	250	6,97
4КВВ-А-12	1	200	400	250	7,23
4КВВ-А-13	1	200	500	250	7,49
4КВВ-А-14	1	250	100	315	7,74
4КВВ-А-15	1	250	150	315	7,87
4КВВ-А-16	1	250	200	315	8,00
4КВВ-А-17	1	250	250	315	8,13
4КВВ-А-18	1	250	300	315	8,27
4КВВ-А-19	1	250	400	315	8,52
4КВВ-А-20	1	250	500	315	8,78
4КВВ-А-21	1	250	600	315	9,05
4КВВ-А-22	1	250	800	315	9,57
4КВВ-А-23	1	300	200	315	8,03
4КВВ-А-24	1	300	250	315	8,17
4КВВ-А-25	1	300	300	315	8,29
4КВВ-А-26	1	300	400	315	8,55
4КВВ-А-27	1	300	500	315	8,81
4КВВ-А-28	1	300	600	315	9,07
4КВВ-А-29	1	300	800	315	9,6
4КВВ-А-30	1	300	1000	315	10,13
4КВВ-А-31	1	400	200	400	8,43
4КВВ-А-32	1	400	250	400	8,56
4КВВ-А-33	1	400	300	400	8,69
4КВВ-А-34	1	400	400	400	8,95
4КВВ-А-35	1	400	500	400	9,21
4КВВ-А-36	1	400	600	400	9,47
4КВВ-А-37	1	400	800	400	10,00
4КВВ-А-38	1	400	1000	400	10,53
4КВВ-А-39	1	500	200	400	8,51
4КВВ-А-40	1	500	250	400	8,63
4КВВ-А-41	1	500	300	400	8,76
4КВВ-А-42	1	500	400	400	9,02
4КВВ-А-43	1	500	500	400	9,86
4КВВ-А-44	1	500	600	400	10,18
4КВВ-А-45	1	500	800	400	10,8
4КВВ-А-46	1	500	1000	400	11,43
4КВВ-А-47	2	600	250	500	11,65
4КВВ-А-48	2	600	300	500	11,77
4КВВ-А-49	2	600	400	500	12,03
4КВВ-А-50	2	600	500	500	12,93
4КВВ-А-51	2	600	600	500	13,24
4КВВ-А-52	2	600	800	500	13,87
4КВВ-А-53	2	600	1000	500	14,49
4КВВ-А-54	2	800	250	630	12,59
4КВВ-А-55	2	800	300	630	12,72
4КВВ-А-56	2	800	400	630	12,98
4КВВ-А-57	2	800	500	630	13,97
4КВВ-А-58	2	800	600	630	14,29
4КВВ-А-59	2	800	800	630	17,63
4КВВ-А-60	2	800	1000	630	18,57
4КВВ-А-61	2	1000	300	630	12,54
4КВВ-А-62	2	1000	400	630	12,8
4КВВ-А-63	2	1000	500	630	13,89
4КВВ-А-64	2	1000	600	630	14,2
4КВВ-А-65	2	1000	800	630	17,86
