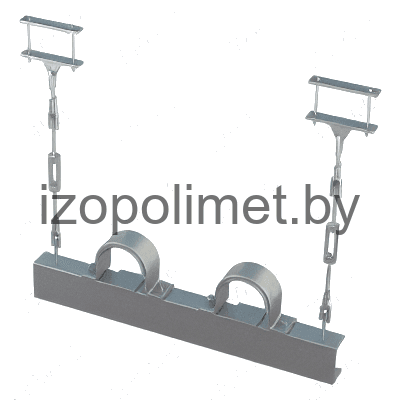

Опора А14Б 319.000

Name: А14Б 319.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 4.900-9: Узлы и детали трубопроводов для систем водоснабжения

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

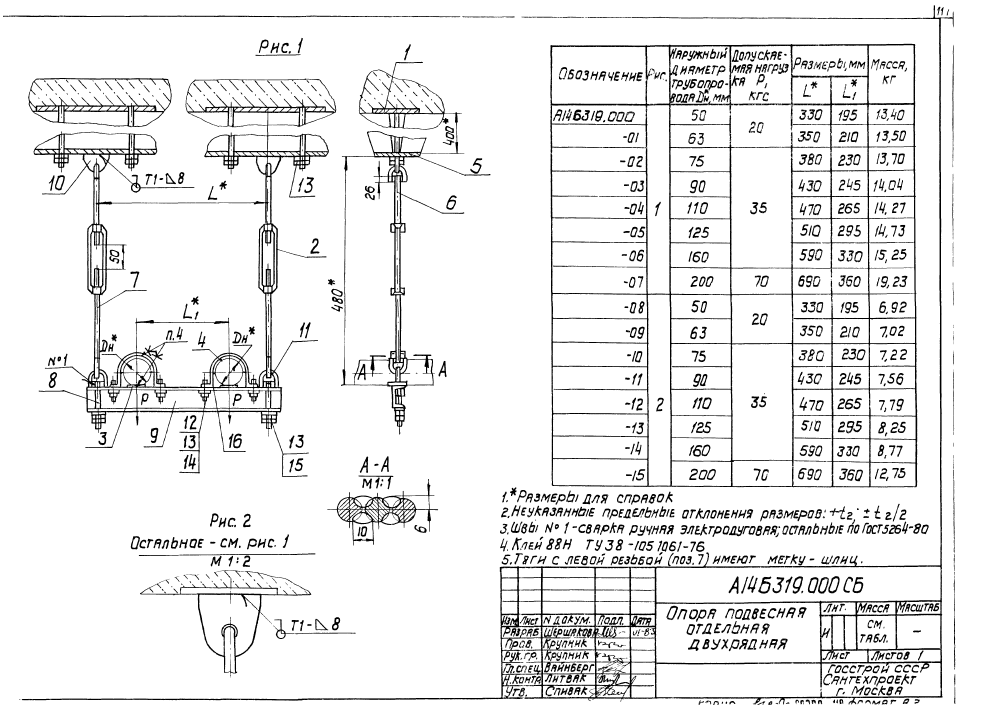

ООО "Изополимет Плюс" изготавливает опоры А14Б 319.000 серии 4.900-9 для узлов и деталей трубопроводов систем водоснабжения. Изделие применяется для наружного диаметра Дн 50-200 мм и выпускается в исполнениях по рисункам 1 и 2. Таблица содержит 16 типоразмеров. Допускаемая нагрузка P составляет 20-70 кгс, размер L - 330-690 мм, L1 - 195-360 мм. Масса опор находится в диапазоне 6,92-19,23 кг.

Обозначение	Рис.	Наружный диаметр трубопровода Дн, мм	Допускаемая нагрузка Р, кгс	Размеры, мм		Масса, кг
Обозначение	Рис.	Наружный диаметр трубопровода Дн, мм	Допускаемая нагрузка Р, кгс	L	L₁	Масса, кг
А14Б 319.000	1	50	20	330	195	13,4
А14Б 319.000-01	1	63	20	350	210	13,5
А14Б 319.000-02	1	75	35	380	230	13,7
А14Б 319.000-03	1	90	35	430	245	14,04
А14Б 319.000-04	1	110	35	470	265	14,27
А14Б 319.000-05	1	125	35	510	295	14,73
А14Б 319.000-06	1	160	35	590	330	15,25
А14Б 319.000-07	1	200	70	690	360	19,23
А14Б 319.000-08	2	50	20	330	195	6,92
А14Б 319.000-09	2	63	20	350	210	7,02
А14Б 319.000-10	2	75	35	380	230	7,22
А14Б 319.000-11	2	90	35	430	245	7,56
А14Б 319.000-12	2	110	35	470	265	7,79
А14Б 319.000-13	2	125	35	510	295	8,25
А14Б 319.000-14	2	160	35	590	330	8,77
А14Б 319.000-15	2	200	70	690	360	12,75
