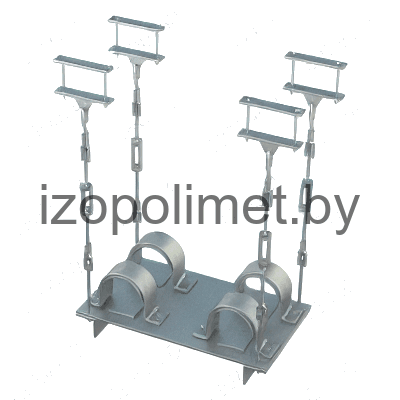

Опора А14Б 320.000
Категория
Опоры трубопроводов
Серия
Серия 4.900-9: Узлы и детали трубопроводов для систем водоснабжения
Базовая стоимость
от 10 руб
Описание изделия

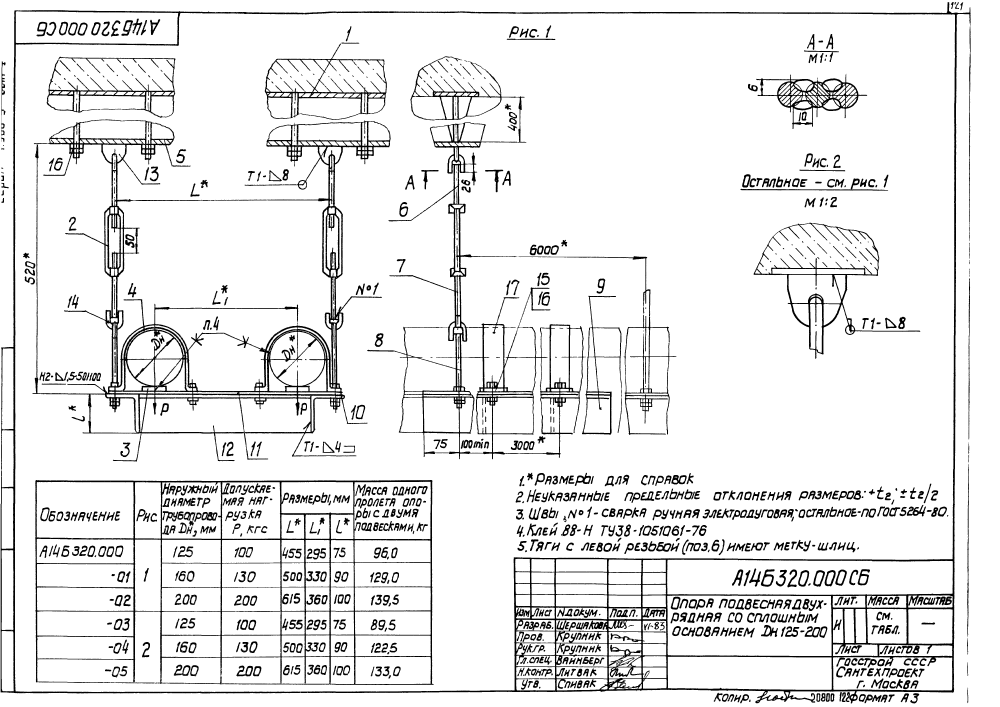

ООО "Изополимет Плюс" изготавливает опоры А14Б 320.000 серии 4.900-9 для трубопроводов систем водоснабжения. Изделие рассчитано на наружный диаметр Дн 125-200 мм и выпускается по рисункам 1 и 2. В таблице указаны 6 исполнений. Допускаемая нагрузка P составляет 100-200 кгс, размер L - 455-615 мм, L1 - 295-360 мм, l - 75-100 мм. Масса одного пролета опоры с двумя подвесками - 89,5-139,5 кг.
| Обозначение | Рис. | Наружный диаметр трубопровода Дн, мм | Допускаемая нагрузка Р, кгс | Размеры, мм | Масса одного пролета опоры с двумя подвесками, кг | ||
|---|---|---|---|---|---|---|---|
| L | L₁ | l | |||||
| А14Б 320.000 | 1 | 125 | 100 | 455 | 295 | 75 | 96 |
| А14Б 320.000-01 | 1 | 160 | 130 | 500 | 330 | 90 | 129 |
| А14Б 320.000-02 | 1 | 200 | 200 | 615 | 360 | 100 | 139,5 |
| А14Б 320.000-03 | 2 | 125 | 100 | 455 | 295 | 75 | 89,5 |
| А14Б 320.000-04 | 2 | 160 | 130 | 500 | 330 | 90 | 122,5 |
| А14Б 320.000-05 | 2 | 200 | 200 | 615 | 360 | 100 | 133 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
