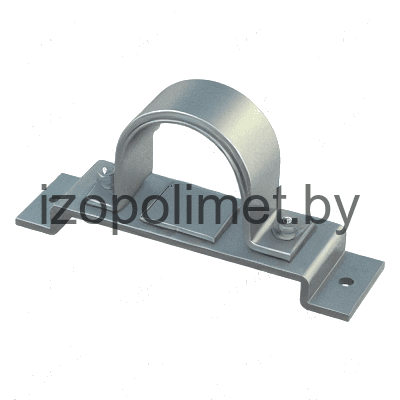

Опора А14Б 325.000

Name: А14Б 325.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 4.900-9: Узлы и детали трубопроводов для систем водоснабжения

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

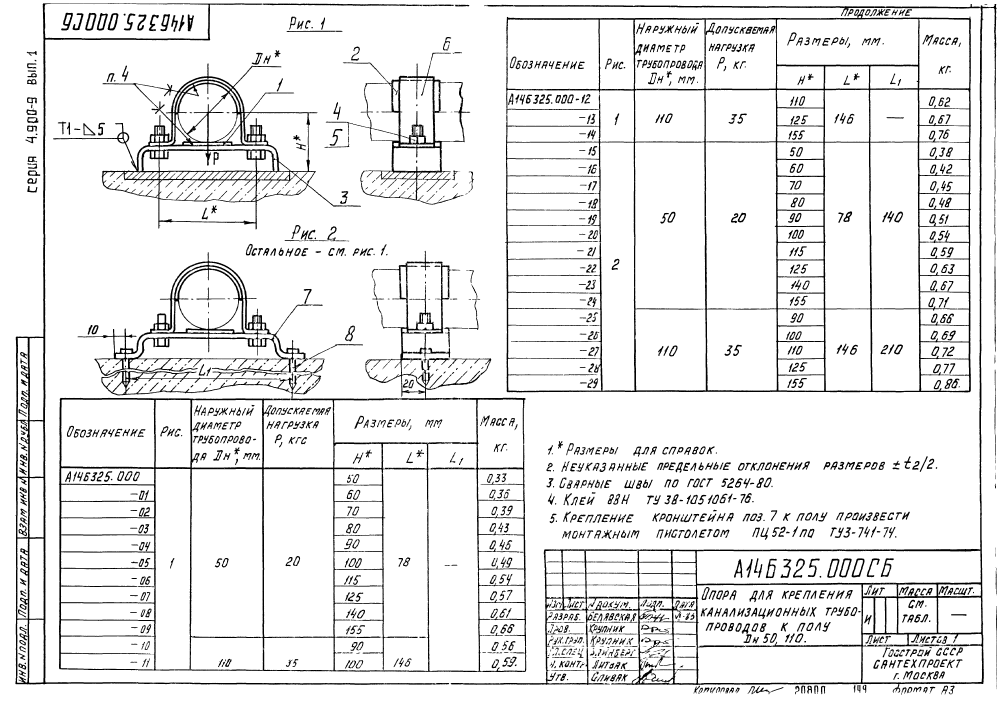

ООО "Изополимет Плюс" изготавливает опоры А14Б 325.000 серии 4.900-9. Изделие применяется для трубопроводов систем водоснабжения с наружным диаметром Дн 50-110 мм. В таблице указаны 30 исполнений по рисункам 1 и 2. Допускаемая нагрузка P составляет 20-35 кгс. Размер H находится в пределах 50-155 мм, L - 78-146 мм, L1 - 140-210 мм. Масса изделий - 0,33-0,86 кг.

Обозначение	Рис.	Наружный диаметр трубопровода Дн, мм	Допускаемая нагрузка Р, кгс	Размеры, мм			Масса, кг
Обозначение	Рис.	Наружный диаметр трубопровода Дн, мм	Допускаемая нагрузка Р, кгс	Н	L	L₁	Масса, кг
А14Б 325.000	1	50	20	50	78	-	0,33
А14Б 325.000-01	1	50	20	60	78	-	0,36
А14Б 325.000-02	1	50	20	70	78	-	0,39
А14Б 325.000-03	1	50	20	80	78	-	0,43
А14Б 325.000-04	1	50	20	90	78	-	0,46
А14Б 325.000-05	1	50	20	100	78	-	0,49
А14Б 325.000-06	1	50	20	115	78	-	0,54
А14Б 325.000-07	1	50	20	125	78	-	0,57
А14Б 325.000-08	1	50	20	140	78	-	0,61
А14Б 325.000-09	1	50	20	155	78	-	0,66
А14Б 325.000-10	1	110	35	90	146	-	0,56
А14Б 325.000-11	1	110	35	100	146	-	0,59
А14Б 325.000-12	1	110	35	110	146	-	0,62
А14Б 325.000-13	1	110	35	125	146	-	0,67
А14Б 325.000-14	1	110	35	155	146	-	0,76
А14Б 325.000-15	2	50	20	50	78	140	0,38
А14Б 325.000-16	2	50	20	60	78	140	0,42
А14Б 325.000-17	2	50	20	70	78	140	0,45
А14Б 325.000-18	2	50	20	80	78	140	0,48
А14Б 325.000-19	2	50	20	90	78	140	0,51
А14Б 325.000-20	2	50	20	100	78	140	0,54
А14Б 325.000-21	2	50	20	115	78	140	0,59
А14Б 325.000-22	2	50	20	125	78	140	0,63
А14Б 325.000-23	2	50	20	140	78	140	0,67
А14Б 325.000-24	2	50	20	155	78	140	0,71
А14Б 325.000-25	2	110	35	90	146	210	0,66
А14Б 325.000-26	2	110	35	100	146	210	0,69
А14Б 325.000-27	2	110	35	110	146	210	0,72
А14Б 325.000-28	2	110	35	125	146	210	0,77
А14Б 325.000-29	2	110	35	155	146	210	0,86
