Опоры подвижные трехрядные А14Б 518.000
Описание изделия

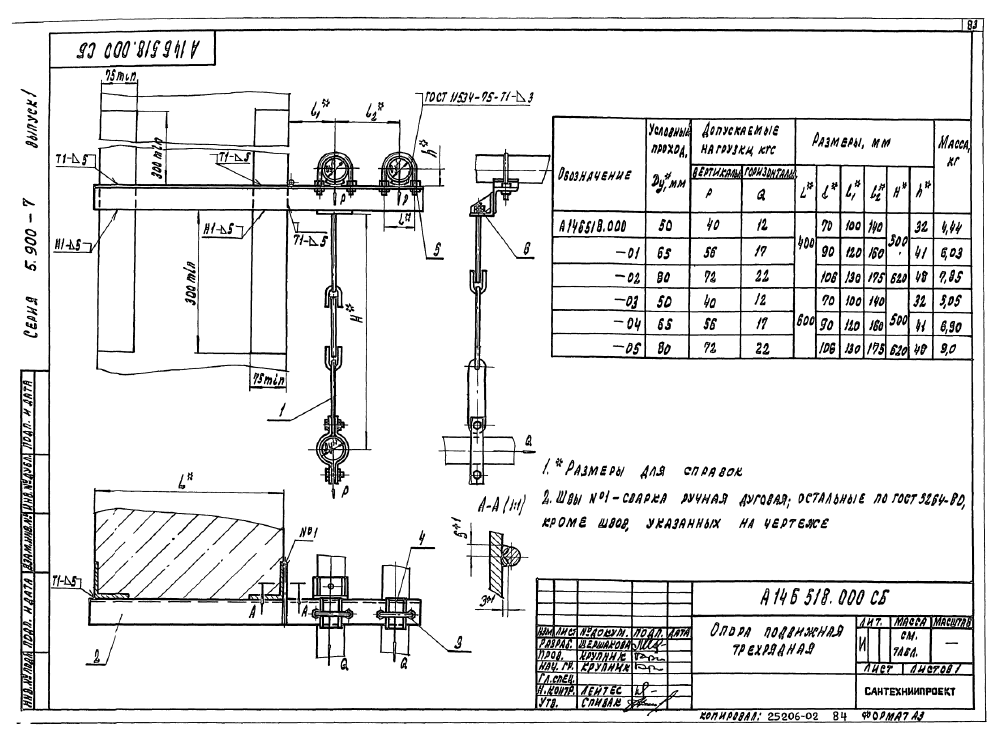

ООО "Изополимет Плюс" изготавливает трехрядные подвижные опоры А14Б 518.000 серии 5.900-7. Изделие применяется в опорных конструкциях стальных трубопроводов Ду 50-80 мм. В таблице указаны 6 исполнений. Допускаемая вертикальная нагрузка P составляет 40-72 кгс, горизонтальная Q - 12-22 кгс. Размер L находится в пределах 400-600 мм, l1 - 100-130 мм, l2 - 140-175 мм. Масса изделий - 4,44-9,0 кг.
| Обозначение | Условный проход Ду*, мм | Допускаемые нагрузки, кгс | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | L | l₁ | l₂ | |||
| Р | Q | ||||||
| А14Б 518.000 | 50 | 40 | 12 | 400,0 | 100,0 | 140,0 | 4,44 |
| А14Б 518.000-01 | 65 | 56 | 17 | 400,0 | 120,0 | 160,0 | 6,03 |
| А14Б 518.000-02 | 80 | 72 | 22 | 400,0 | 130,0 | 175,0 | 7,85 |
| А14Б 518.000-03 | 50 | 40 | 12 | 600,0 | 100,0 | 140,0 | 5,05 |
| А14Б 518.000-04 | 65 | 56 | 17 | 600,0 | 120,0 | 160,0 | 6,90 |
| А14Б 518.000-05 | 80 | 72 | 22 | 600,0 | 130,0 | 175,0 | 9,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
