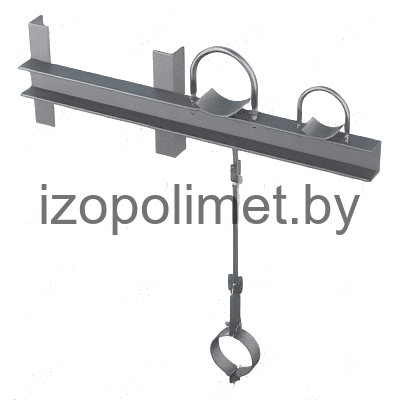

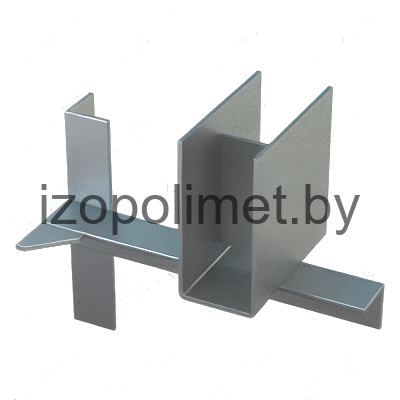

Опоры подвижные трехрядные А14Б 520.000

Name: А14Б 520.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.900-7: Опорные конструкции и средства крепления стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

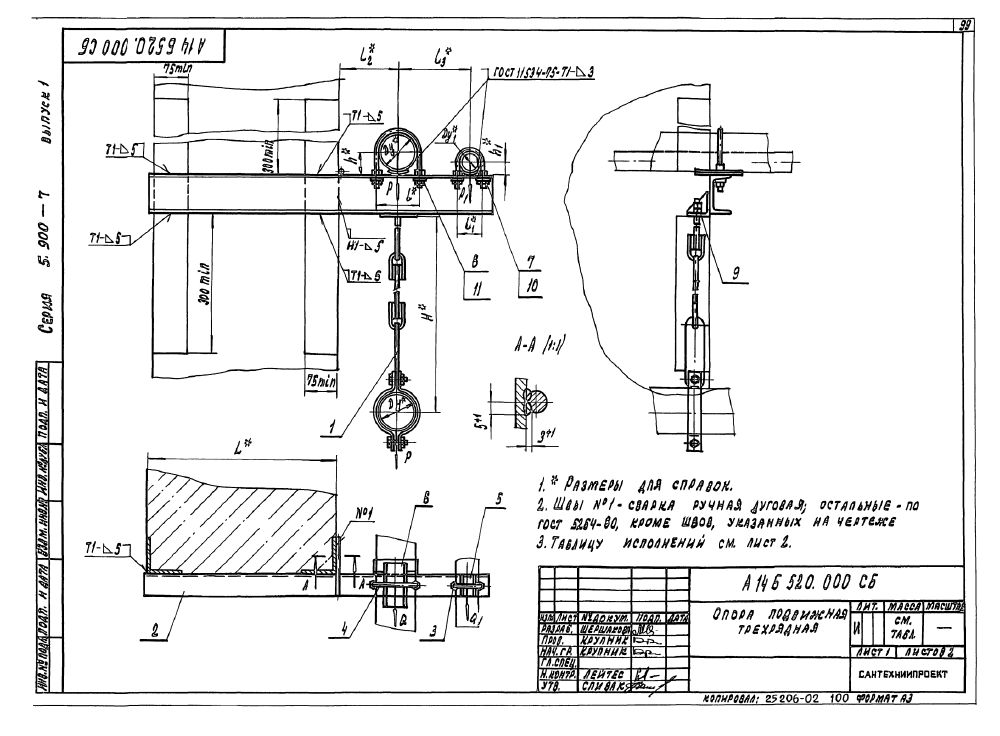

ООО "Изополимет Плюс" изготавливает трехрядные подвижные опоры А14Б 520.000 серии 5.900-7 для стальных трубопроводов с двумя условными проходами. В таблице приведены 26 исполнений для Ду 80-200 мм и Ду1 50-100 мм. Вертикальные нагрузки P и P1 составляют 72-590 и 40-120 кгс, горизонтальные Q и Q1 - 22-177 и 12-36 кгс. Размер L - 400-600 мм, l2 - 130-200 мм, l3 - 160-255 мм. Масса изделий - 8,26-31,6 кг.

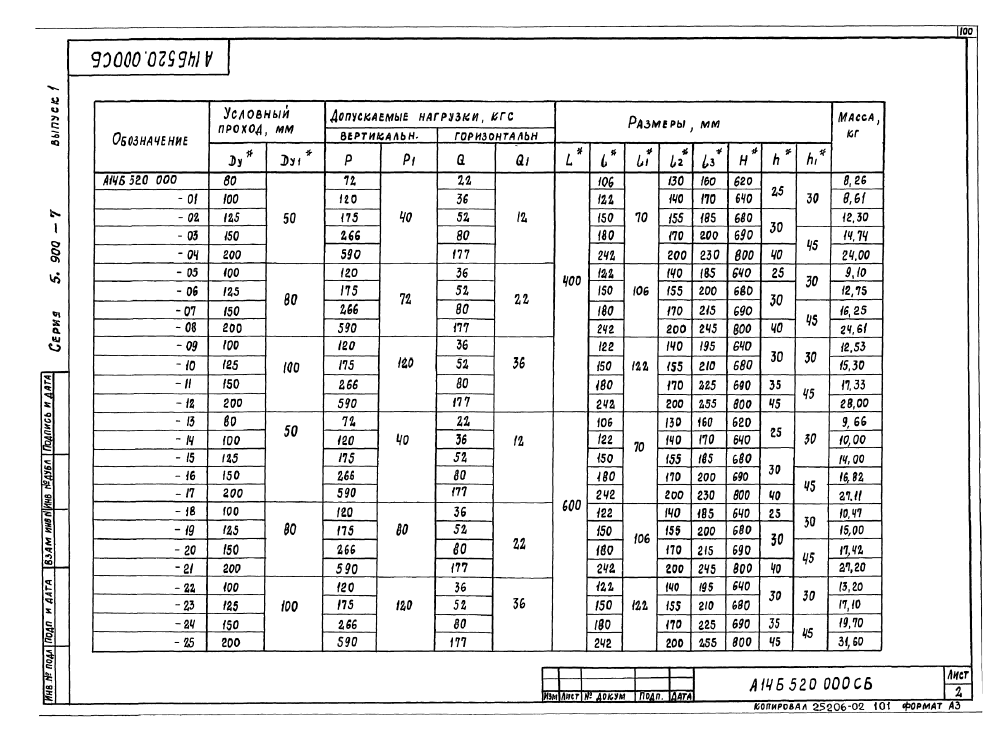

Обозначение	Условный проход		Допускаемые нагрузки, кгс				Размеры, мм			Масса, кг
	Условный проход		Вертикальные		Горизонтальные		L	l₂	l₃
	Ду	Ду₁	Р	Р₁	Q	Q₁	L	l₂	l₃
А14Б 520.000	80	50	72	40	22	12	400,0	130,0	160,0	8,26
А14Б 520.000-01	100	50	120	40	36	12	400,0	140,0	170,0	8,61
А14Б 520.000-02	125	50	175	40	52	12	400,0	155,0	185,0	12,30
А14Б 520.000-03	150	50	266	40	80	12	400,0	170,0	200,0	14,74
А14Б 520.000-04	200	50	590	40	177	12	400,0	200,0	230,0	24,00
А14Б 520.000-05	100	80	120	72	36	22	400,0	140,0	185,0	9,10
А14Б 520.000-06	125	80	175	72	52	22	400,0	155,0	200,0	12,75
А14Б 520.000-07	150	80	266	72	80	22	400,0	170,0	215,0	16,25
А14Б 520.000-08	200	80	590	72	177	22	400,0	200,0	245,0	24,61
А14Б 520.000-09	100	100	120	120	36	36	400,0	140,0	195,0	12,53
А14Б 520.000-10	125	100	175	120	52	36	400,0	155,0	210,0	15,30
А14Б 520.000-11	150	100	266	120	80	36	400,0	170,0	225,0	17,33
А14Б 520.000-12	200	100	590	120	177	36	400,0	200,0	255,0	28,00
А14Б 520.000-13	80	50	72	40	22	12	600,0	130,0	160,0	9,66
А14Б 520.000-14	100	50	120	40	36	12	600,0	140,0	170,0	10,00
А14Б 520.000-15	125	50	175	40	52	12	600,0	155,0	185,0	14,00
А14Б 520.000-16	150	50	266	40	80	12	600,0	170,0	200,0	16,82
А14Б 520.000-17	200	50	590	40	177	12	600,0	200,0	230,0	27,11
А14Б 520.000-18	100	80	120	72	36	22	600,0	140,0	185,0	10,47
А14Б 520.000-19	125	80	175	72	52	22	600,0	155,0	200,0	15,00
А14Б 520.000-20	150	80	266	72	80	22	600,0	170,0	215,0	17,42
А14Б 520.000-21	200	80	590	72	177	22	600,0	200,0	245,0	27,20
А14Б 520.000-22	100	100	120	120	36	36	600,0	140,0	195,0	13,20
А14Б 520.000-23	125	100	175	120	52	36	600,0	155,0	210,0	17,10
А14Б 520.000-24	150	100	266	120	80	36	600,0	170,0	225,0	19,70
А14Б 520.000-25	200	100	590	120	177	36	600,0	200,0	255,0	31,60
