Опоры подвижные двухрядные А14Б 522.000

Name: А14Б 522.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.900-7: Опорные конструкции и средства крепления стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

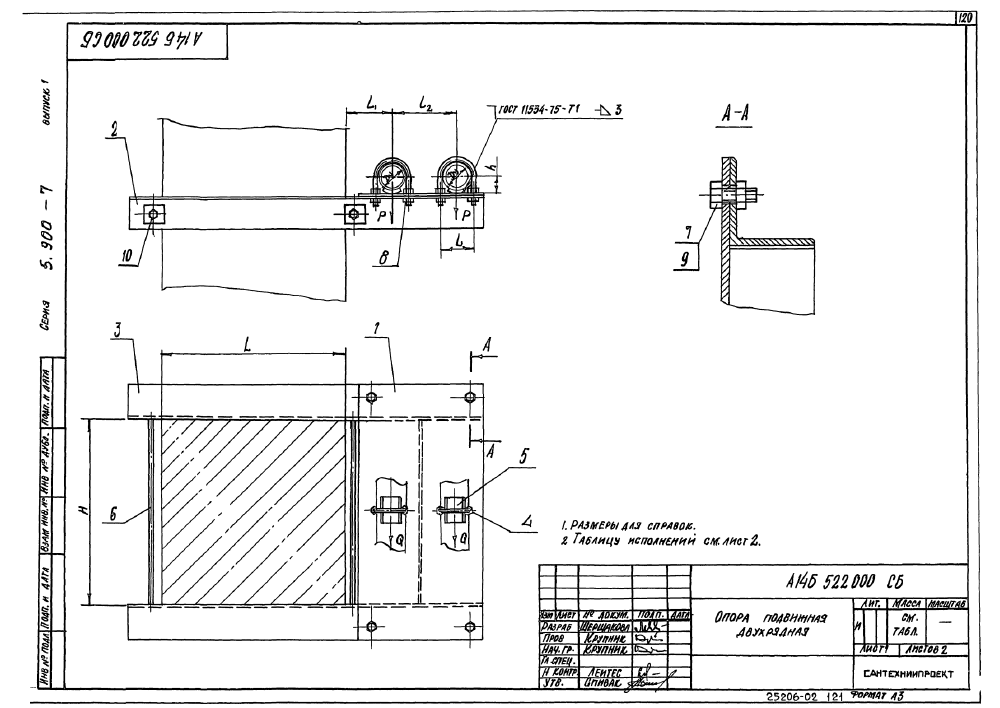

ООО "Изополимет Плюс" изготавливает двухрядные подвижные опоры А14Б 522.000 серии 5.900-7 для стальных трубопроводов. В таблице указаны 18 исполнений для Ду 50-150 мм. Допускаемая вертикальная нагрузка P составляет 40-266 кгс, горизонтальная Q - 12-80 кгс. Размер L находится в пределах 400-600 мм, l1 - 100-170 мм, l2 - 140-270 мм. Масса изделий - 25,3-78,8 кг.

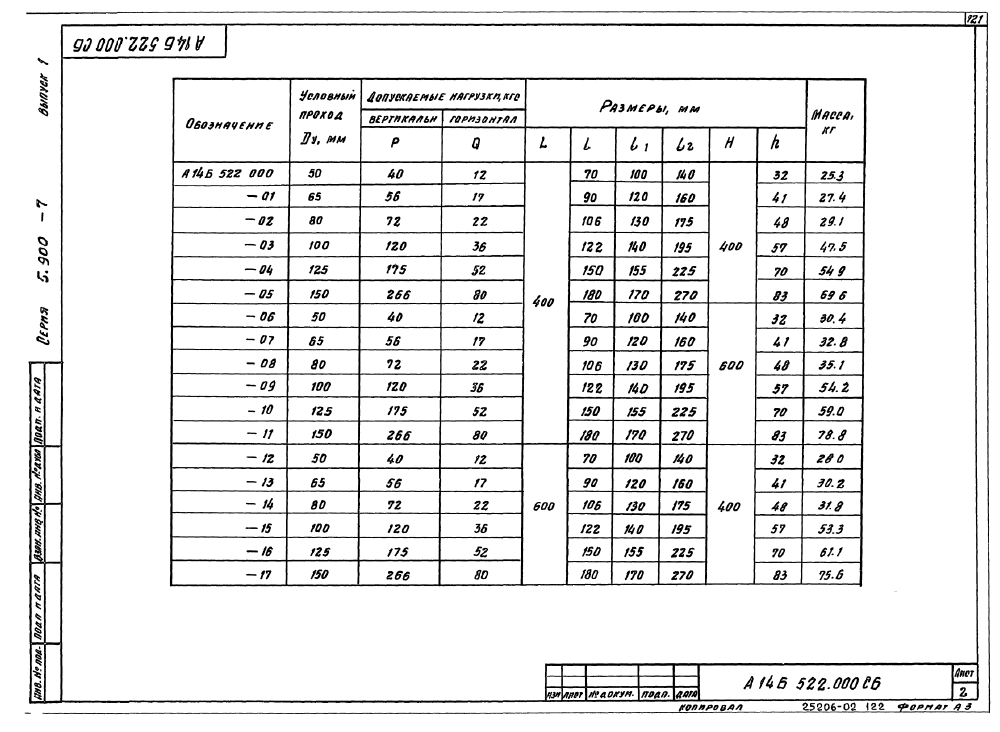

Обозначение	Условный проход Ду*, мм	Допускаемые нагрузки, кгс		Размеры, мм			Масса, кг
		Вертик.	Горизонт.	L	l₁	l₂
		Р	Q	L	l₁	l₂
А14Б 522.000	50	40	12	400,0	100,0	140,0	25,30
А14Б 522.000-01	65	56	17	400,0	120,0	160,0	27,40
А14Б 522.000-02	80	72	22	400,0	130,0	175,0	29,10
А14Б 522.000-03	100	120	36	400,0	140,0	195,0	47,50
А14Б 522.000-04	125	175	52	400,0	155,0	225,0	54,90
А14Б 522.000-05	150	266	80	400,0	170,0	270,0	69,60
А14Б 522.000-06	50	40	12	400,0	100,0	140,0	30,40
А14Б 522.000-07	65	56	17	400,0	120,0	160,0	32,80
А14Б 522.000-08	80	72	22	400,0	130,0	175,0	35,10
А14Б 522.000-09	100	120	36	400,0	140,0	195,0	54,20
А14Б 522.000-10	125	175	52	400,0	155,0	225,0	59,00
А14Б 522.000-11	150	266	80	400,0	170,0	270,0	78,80
А14Б 522.000-12	50	40	12	600,0	100,0	140,0	28,00
А14Б 522.000-13	65	56	17	600,0	120,0	160,0	30,20
А14Б 522.000-14	80	72	22	600,0	130,0	175,0	31,80
А14Б 522.000-15	100	120	36	600,0	140,0	195,0	53,30
А14Б 522.000-16	125	175	52	600,0	155,0	225,0	61,10
А14Б 522.000-17	150	266	80	600,0	170,0	270,0	75,60
