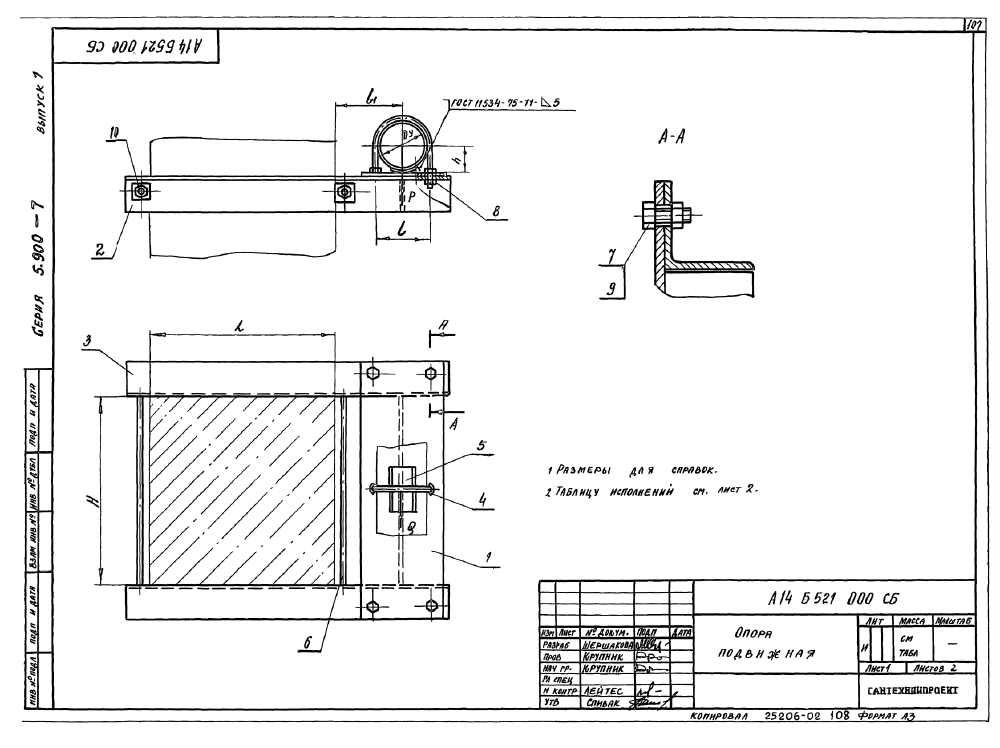

Опоры подвижные А14Б 521.000

Name: А14Б 521.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.900-7: Опорные конструкции и средства крепления стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает подвижные опоры А14Б 521.000 серии 5.900-7 для опорных конструкций и средств крепления стальных трубопроводов. Изделие применяется для условного прохода Ду 100-250 мм. В таблице приведены 15 исполнений. Допускаемая вертикальная нагрузка P составляет 120-840 кгс, горизонтальная Q - 36-252 кгс. Размер L находится в пределах 400-600 мм, l1 - 140-240 мм. Масса опор - 20,6-59,5 кг.

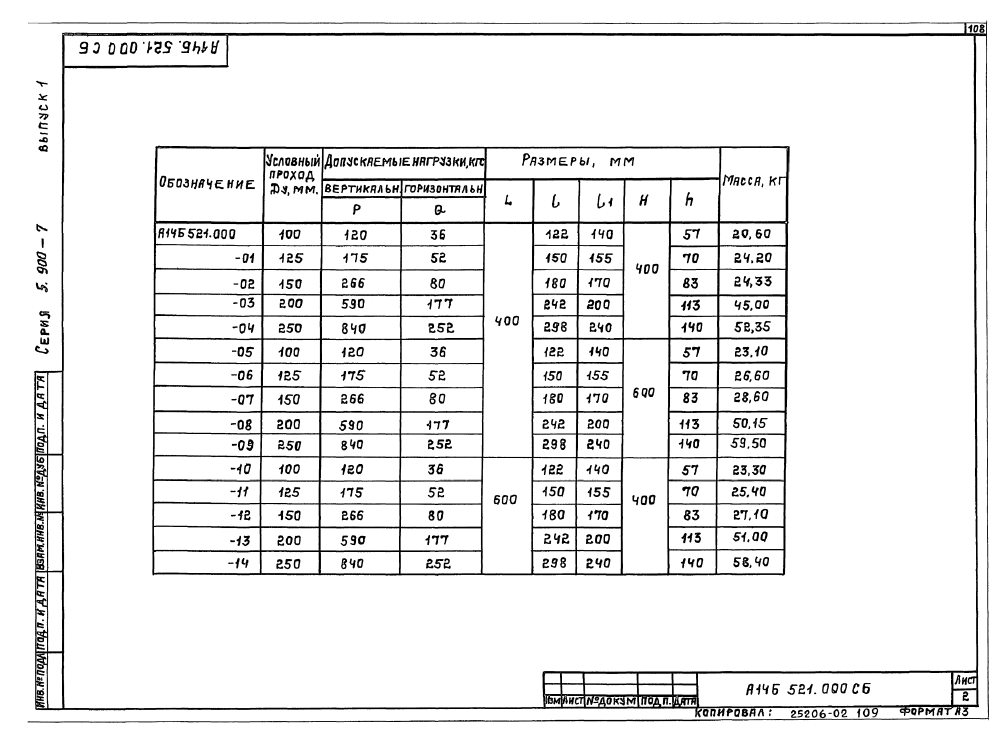

Обозначение	Условный проход Ду*, мм	Допускаемые нагрузки, кгс		Размеры, мм		Масса, кг
		Вертик.	Горизонт.	L	l₁
		Р	Q	L	l₁
А14Б 521.000	100	120	36	400,0	140,0	20,60
А14Б 521.000-01	125	175	52	400,0	155,0	24,20
А14Б 521.000-02	150	266	80	400,0	170,0	24,33
А14Б 521.000-03	200	590	177	400,0	200,0	45,00
А14Б 521.000-04	250	840	252	400,0	240,0	52,35
А14Б 521.000-05	100	120	36	400,0	140,0	23,10
А14Б 521.000-06	125	175	52	400,0	155,0	26,60
А14Б 521.000-07	150	266	80	400,0	170,0	28,60
А14Б 521.000-08	200	590	177	400,0	200,0	50,15
А14Б 521.000-09	250	840	252	400,0	240,0	59,50
А14Б 521.000-10	100	120	36	600,0	140,0	23,30
А14Б 521.000-11	125	175	52	600,0	155,0	25,40
А14Б 521.000-12	150	266	80	600,0	170,0	27,10
А14Б 521.000-13	200	590	177	600,0	200,0	51,00
А14Б 521.000-14	250	840	252	600,0	240,0	58,40
