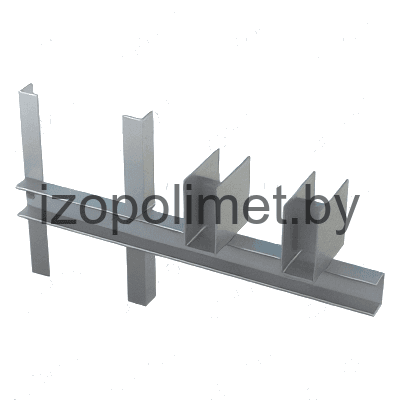

Опоры подвижные двухрядные А14Б 528.000
Описание изделия

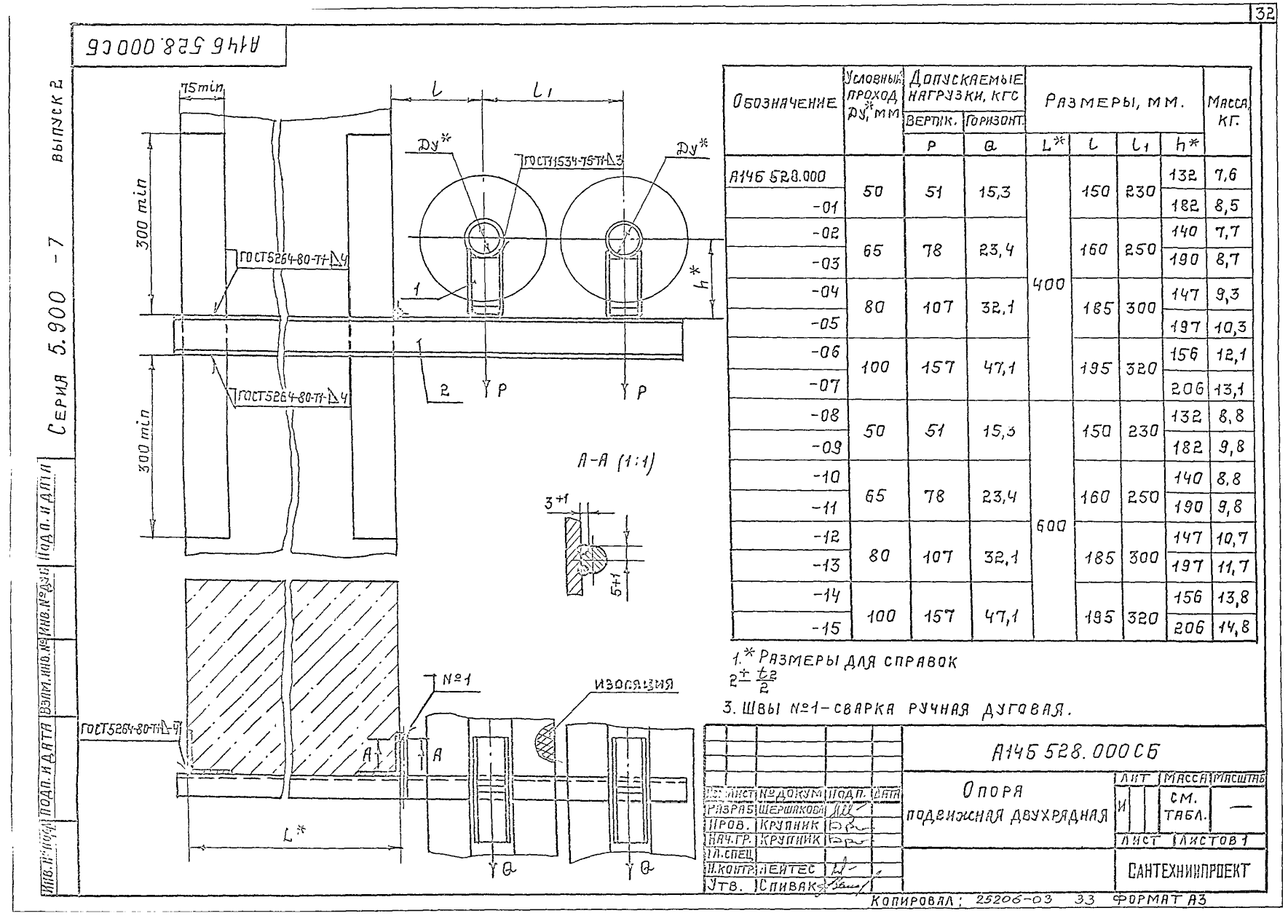

ООО "Изополимет Плюс" изготавливает двухрядные подвижные опоры А14Б 528.000 серии 5.900-7 для стальных трубопроводов. Таблица содержит 16 исполнений для Ду 50-100 мм. Допускаемая вертикальная нагрузка P находится в пределах 51-157 кгс, горизонтальная Q - 15,3-47,1 кгс. Размер L составляет 400-600 мм, l - 150-195 мм, l1 - 230-320 мм. Масса изделий - 7,6-14,8 кг.
| Обозначение | Условный проход Ду, мм | Допускаемые нагрузки, кгс | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтал. | ||||||
| Р | Q | L | l | l₁ | |||
| А14Б 528.000 | 50 | 51 | 15,3 | 400,0 | 150,0 | 230,0 | 7,60 |
| А14Б 528.000-01 | 50 | 51 | 15,3 | 400,0 | 150,0 | 230,0 | 8,50 |
| А14Б 528.000-02 | 65 | 78 | 23,4 | 400,0 | 160,0 | 250,0 | 7,70 |
| А14Б 528.000-03 | 65 | 78 | 23,4 | 400,0 | 160,0 | 250,0 | 8,70 |
| А14Б 528.000-04 | 80 | 107 | 32,1 | 400,0 | 185,0 | 300,0 | 9,30 |
| А14Б 528.000-05 | 80 | 107 | 32,1 | 400,0 | 185,0 | 300,0 | 10,30 |
| А14Б 528.000-06 | 100 | 157 | 47,1 | 400,0 | 195,0 | 320,0 | 12,10 |
| А14Б 528.000-07 | 100 | 157 | 47,1 | 400,0 | 195,0 | 320,0 | 13,10 |
| А14Б 528.000-08 | 50 | 51 | 15,3 | 600,0 | 150,0 | 230,0 | 8,80 |
| А14Б 528.000-09 | 50 | 51 | 15,3 | 600,0 | 150,0 | 230,0 | 9,80 |
| А14Б 528.000-10 | 65 | 78 | 23,4 | 600,0 | 160,0 | 250,0 | 8,80 |
| А14Б 528.000-11 | 65 | 78 | 23,4 | 600,0 | 160,0 | 250,0 | 9,80 |
| А14Б 528.000-12 | 80 | 107 | 32,1 | 600,0 | 185,0 | 300,0 | 10,70 |
| А14Б 528.000-13 | 80 | 107 | 32,1 | 600,0 | 185,0 | 300,0 | 11,70 |
| А14Б 528.000-14 | 100 | 157 | 47,1 | 600,0 | 195,0 | 320,0 | 13,80 |
| А14Б 528.000-15 | 100 | 157 | 47,1 | 600,0 | 195,0 | 320,0 | 14,80 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
