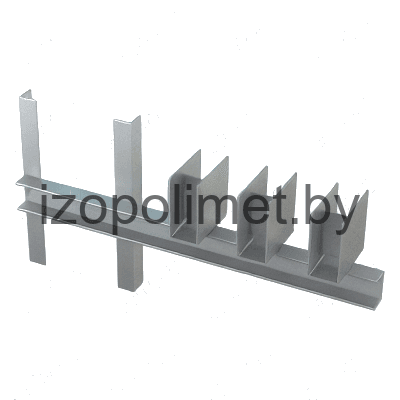

Опоры подвижные трехрядные А14Б 533.000
Описание изделия
ООО "Изополимет Плюс" изготавливает трехрядные подвижные опоры А14Б 533.000 серии 5.900-7 для стальных трубопроводов. Изделие применяется для условного прохода Ду 50-100 мм. Таблица содержит 16 исполнений. Допускаемая вертикальная нагрузка P составляет 51-157 кгс, горизонтальная Q - 15,3-47,1 кгс. Размер L находится в пределах 400-600 мм, l - 150-195 мм, l1 - 230-320 мм. Масса - 11,4-30,1 кг.

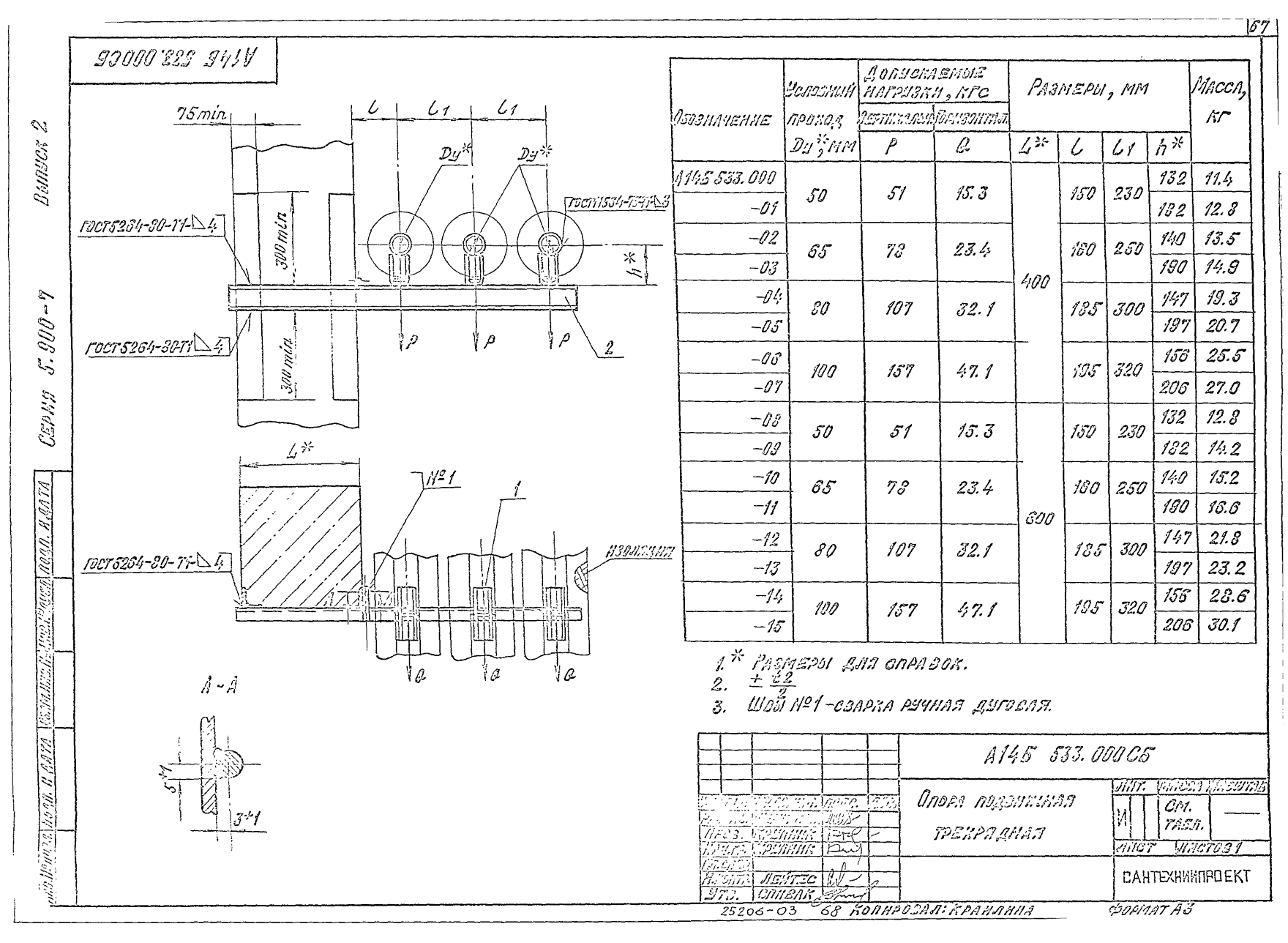

| Обозначение | Условный проход Ду, мм | Допускаемые нагрузки, кгс | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтал. | ||||||
| Р | Q | L | l | l₁ | |||
| А14Б 533.000 | 50 | 51 | 15,3 | 400,0 | 150,0 | 230,0 | 11,40 |
| А14Б 533.000-01 | 50 | 51 | 15,3 | 400,0 | 150,0 | 230,0 | 12,80 |
| А14Б 533.000-02 | 65 | 78 | 23,4 | 400,0 | 160,0 | 280,0 | 13,50 |
| А14Б 533.000-03 | 65 | 78 | 23,4 | 400,0 | 160,0 | 280,0 | 14,90 |
| А14Б 533.000-04 | 80 | 107 | 32,1 | 400,0 | 185,0 | 300,0 | 19,30 |
| А14Б 533.000-05 | 80 | 107 | 32,1 | 400,0 | 185,0 | 300,0 | 20,70 |
| А14Б 533.000-06 | 100 | 157 | 47,1 | 400,0 | 195,0 | 320,0 | 25,50 |
| А14Б 533.000-07 | 100 | 157 | 47,1 | 400,0 | 195,0 | 320,0 | 27,00 |
| А14Б 533.000-08 | 50 | 51 | 15,3 | 600,0 | 150,0 | 230,0 | 12,80 |
| А14Б 533.000-09 | 50 | 51 | 15,3 | 600,0 | 150,0 | 230,0 | 14,20 |
| А14Б 533.000-10 | 65 | 78 | 23,4 | 600,0 | 160,0 | 280,0 | 15,20 |
| А14Б 533.000-11 | 65 | 78 | 23,4 | 600,0 | 160,0 | 280,0 | 16,60 |
| А14Б 533.000-12 | 80 | 107 | 32,1 | 600,0 | 185,0 | 300,0 | 21,80 |
| А14Б 533.000-13 | 80 | 107 | 32,1 | 600,0 | 185,0 | 300,0 | 23,20 |
| А14Б 533.000-14 | 100 | 157 | 47,1 | 600,0 | 195,0 | 320,0 | 28,60 |
| А14Б 533.000-15 | 100 | 157 | 47,1 | 600,0 | 195,0 | 320,0 | 30,10 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
А14Б 527.000

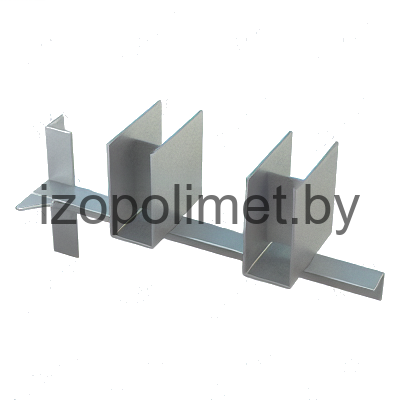

Опоры подвижные двухрядные А14Б 527.000
А14Б 528.000

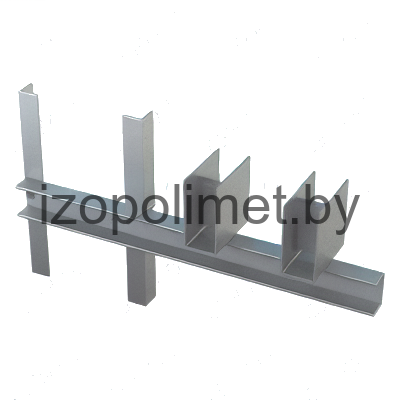

Опоры подвижные двухрядные А14Б 528.000
А14Б 529.000

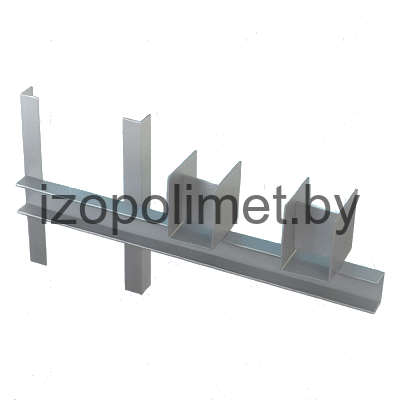

Опоры подвижные двухрядные А14Б 529.000
А14Б 530.000

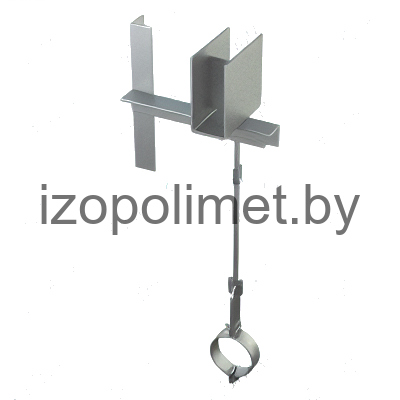

Опоры подвижные двухрядные А14Б 530.000
А14Б 531.000

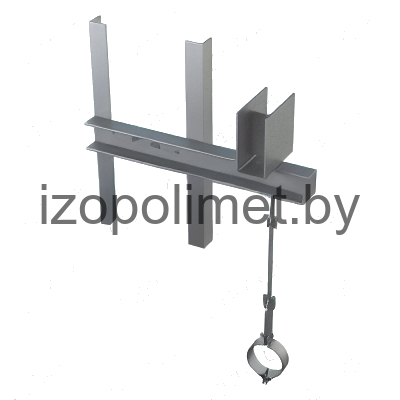

Опоры подвижные двухрядные А14Б 531.000
А14Б 532.000

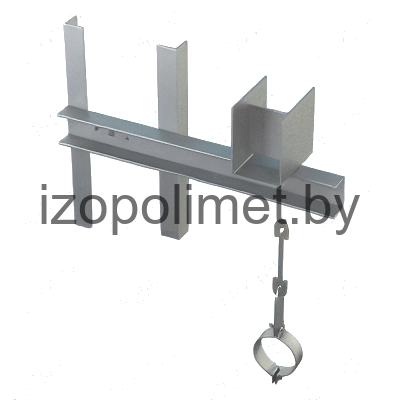

Опоры подвижные двухрядные А14Б 532.000

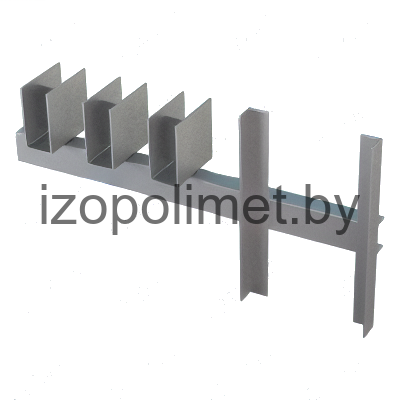

А14Б 534.000
