ipm-plus

Изополимет Плюс

Каталог/Опоры трубопроводов/А14Б 529.000

Опоры подвижные двухрядные А14Б 529.000

Категория
Опоры трубопроводов
Серия
Серия 5.900-7: Опорные конструкции и средства крепления стальных трубопроводов
Базовая стоимость
от 10 руб
Заказать расчет стоимости

Описание изделия

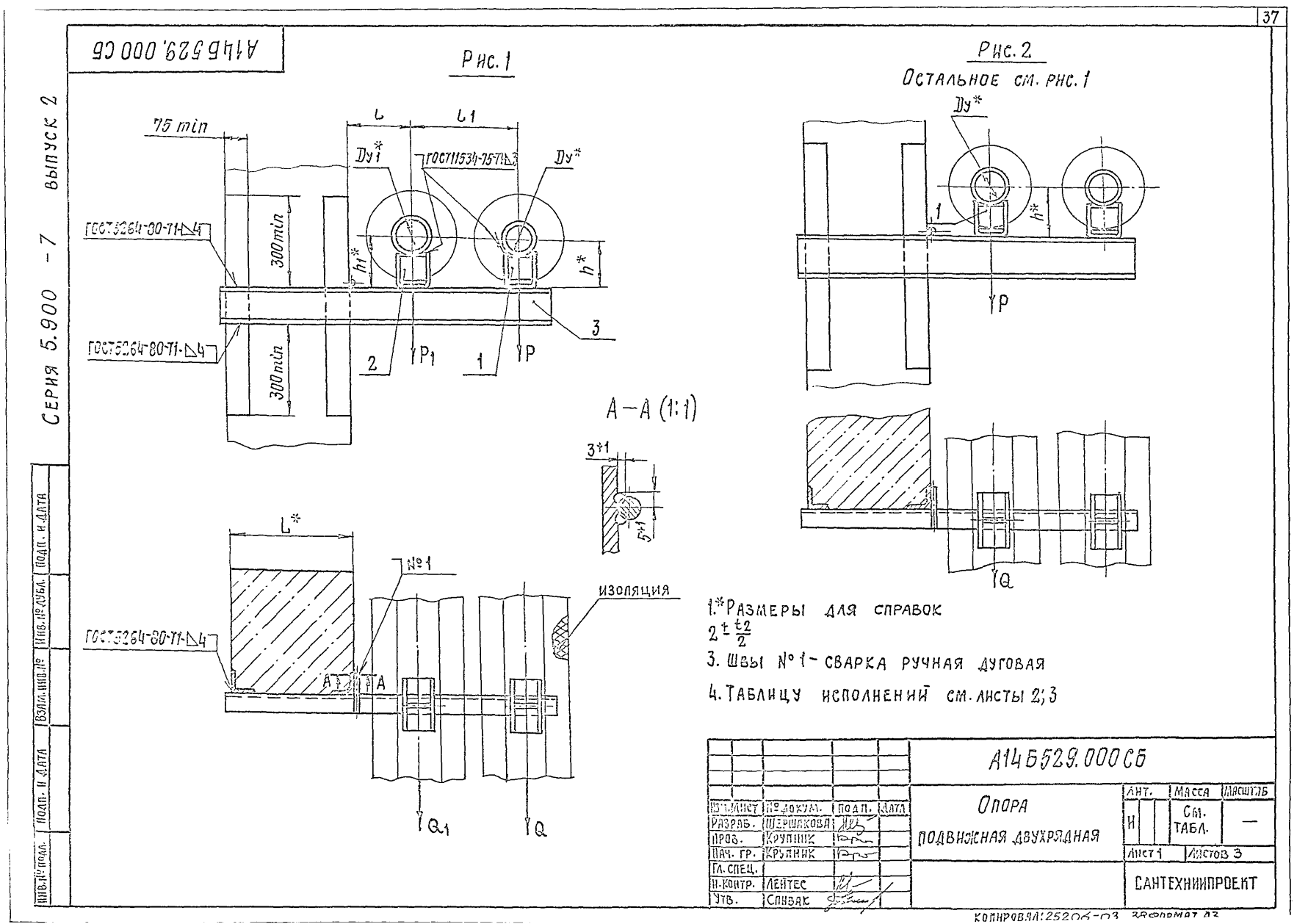

ООО "Изополимет Плюс" изготавливает двухрядные подвижные опоры А14Б 529.000 серии 5.900-7 для стальных трубопроводов с двумя условными проходами. Таблица содержит 40 исполнений по рисункам 1 и 2 для Ду 100-150 мм и Ду1 125-250 мм. Нагрузки P и P1 указаны 157-325 и 220-1153 кгс, Q и Q1 - 47,1-97,5 и 6,6-345,9 кгс. Размер L - 400-600 мм, l - 210-290 мм, l1 - 335-430 мм. Масса - 14,2-38,3 кг.

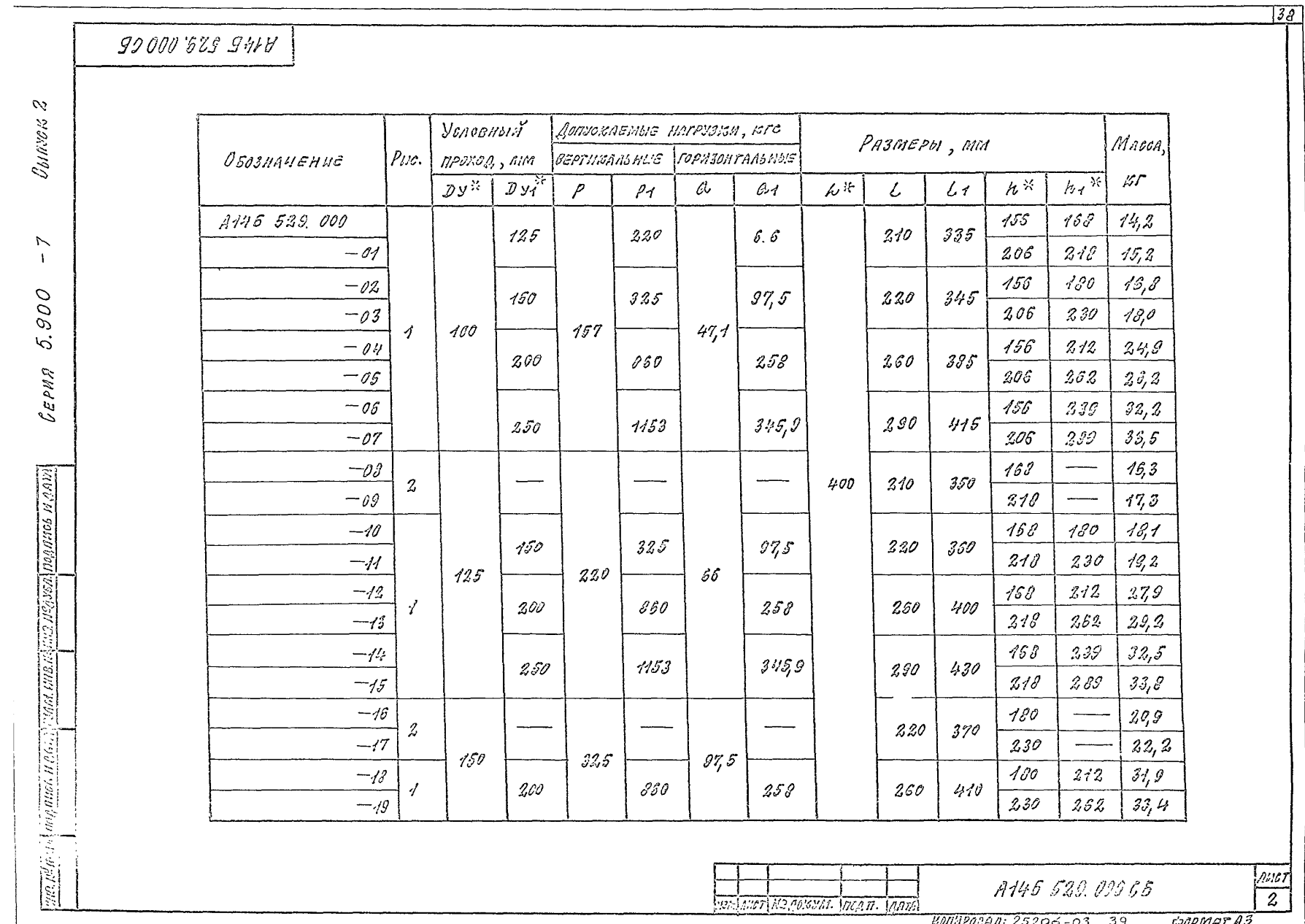

ОбозначениеРис.Условный проход, ммДопускаемые нагрузки, кгсРазмеры, ммМасса, кг
Горизонтал.Вертикальн.
ДуДу₁РР₁QQ₁Lll₁
А14Б 529.000110012515722047,16,6400,0210,0335,014,20
А14Б 529.000-01110012515722047,16,6400,0210,0335,015,20
А14Б 529.000-02110015015732547,197,5400,0220,0345,016,80
А14Б 529.000-03110015015732547,197,5400,0220,0345,018,00
А14Б 529.000-04110020015786047,1258400,0260,0385,024,90
А14Б 529.000-05110020015786047,1258400,0260,0385,026,20
А14Б 529.000-061100250157115347,1345,9400,0290,0415,032,20
А14Б 529.000-071100250157115347,1345,9400,0290,0415,036,50
А14Б 529.000-082125----220----66----400,0210,0350,016,30
А14Б 529.000-092125----220----66----400,0210,0350,017,30
А14Б 529.000-1011251502203256697,5400,0220,0360,018,10
А14Б 529.000-1111251502203256697,5400,0220,0360,019,20
А14Б 529.000-12112520022086066258400,0260,0400,027,90
А14Б 529.000-13112520022086066258400,0260,0400,029,20
А14Б 529.000-141125250220115366345,9400,0290,0430,032,50
А14Б 529.000-151125250220115366345,9400,0290,0430,033,80
А14Б 529.000-162150----325----97,5----400,0220,0370,020,90
А14Б 529.000-172150----325----97,5----400,0220,0370,022,20
А14Б 529.000-18115020032586097,5258400,0260,0410,031,90
А14Б 529.000-19115020032586097,5258400,0260,0410,033,40
А14Б 529.000-20110012515722047,16,6600,0210,0335,016,30
А14Б 529.000-21110012515722047,16,6600,0210,0335,017,30
А14Б 529.000-22110015015732547,197,5600,0220,0345,019,30
А14Б 529.000-23110015015732547,197,5600,0220,0345,020,50
А14Б 529.000-24110020015786047,1258600,0260,0385,026,40
А14Б 529.000-25110020015786047,1258600,0260,0385,029,70
А14Б 529.000-261100250157115347,1345,9600,0290,0415,036,00
А14Б 529.000-271100250157115347,1345,9600,0290,0415,038,10
А14Б 529.000-282125----220----66----600,0210,0350,018,70
А14Б 529.000-292125----220----66----600,0210,0350,019,70
А14Б 529.000-3011251502203256697,5600,0220,0360,020,00
А14Б 529.000-3111251502203256697,5600,0220,0360,021,90
А14Б 529.000-32112520022086066258600,0260,0400,031,90
А14Б 529.000-33112520022086066258600,0260,0400,033,20
А14Б 529.000-341125250220115366345,9600,0290,0430,037,00
А14Б 529.000-351125250220115366345,9600,0290,0430,038,30
А14Б 529.000-362150----325----97,5----600,0220,0370,023,90
А14Б 529.000-372150----325----97,5----600,0220,0370,025,20
А14Б 529.000-38115020032586097,5258600,0260,0410,036,40
А14Б 529.000-39115020032586097,5258600,0260,0410,037,90

* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
