Опоры подвижные трехрядные А14Б 534.000
Описание изделия

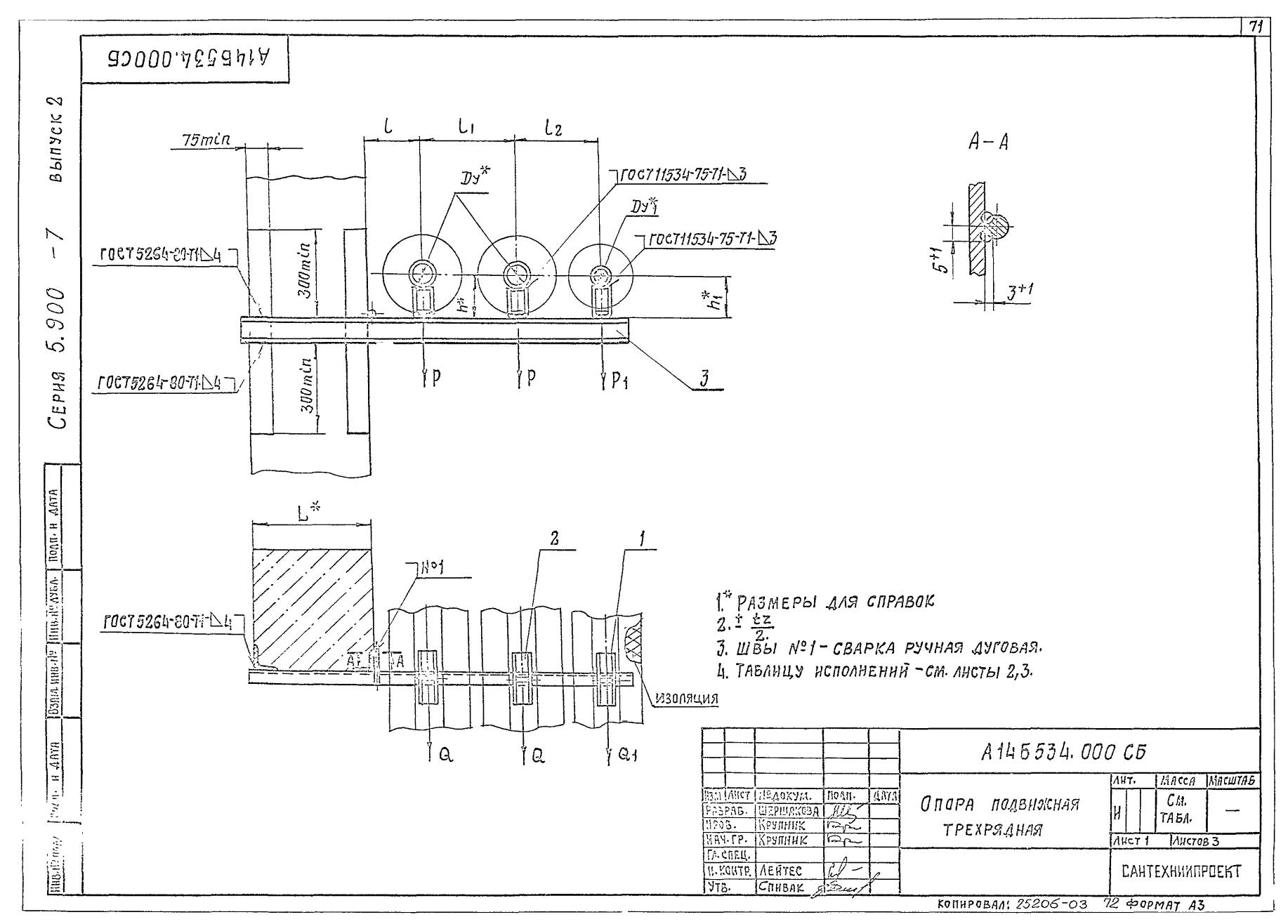

ООО "Изополимет Плюс" изготавливает трехрядные подвижные опоры А14Б 534.000 серии 5.900-7 для стальных трубопроводов с двумя условными проходами. Таблица включает 36 исполнений для Ду 80-150 мм и Ду1 50-100 мм. Нагрузки P и P1 указаны 107-325 и 51-157 кгс, Q и Q1 - 32,1-97,5 и 15,3-47,1 кгс. Размер L составляет 400-600 мм, l - 185-220 мм, l1 - 300-370 мм, l2 - 265-345 мм. Масса - 16,5-42,0 кг.

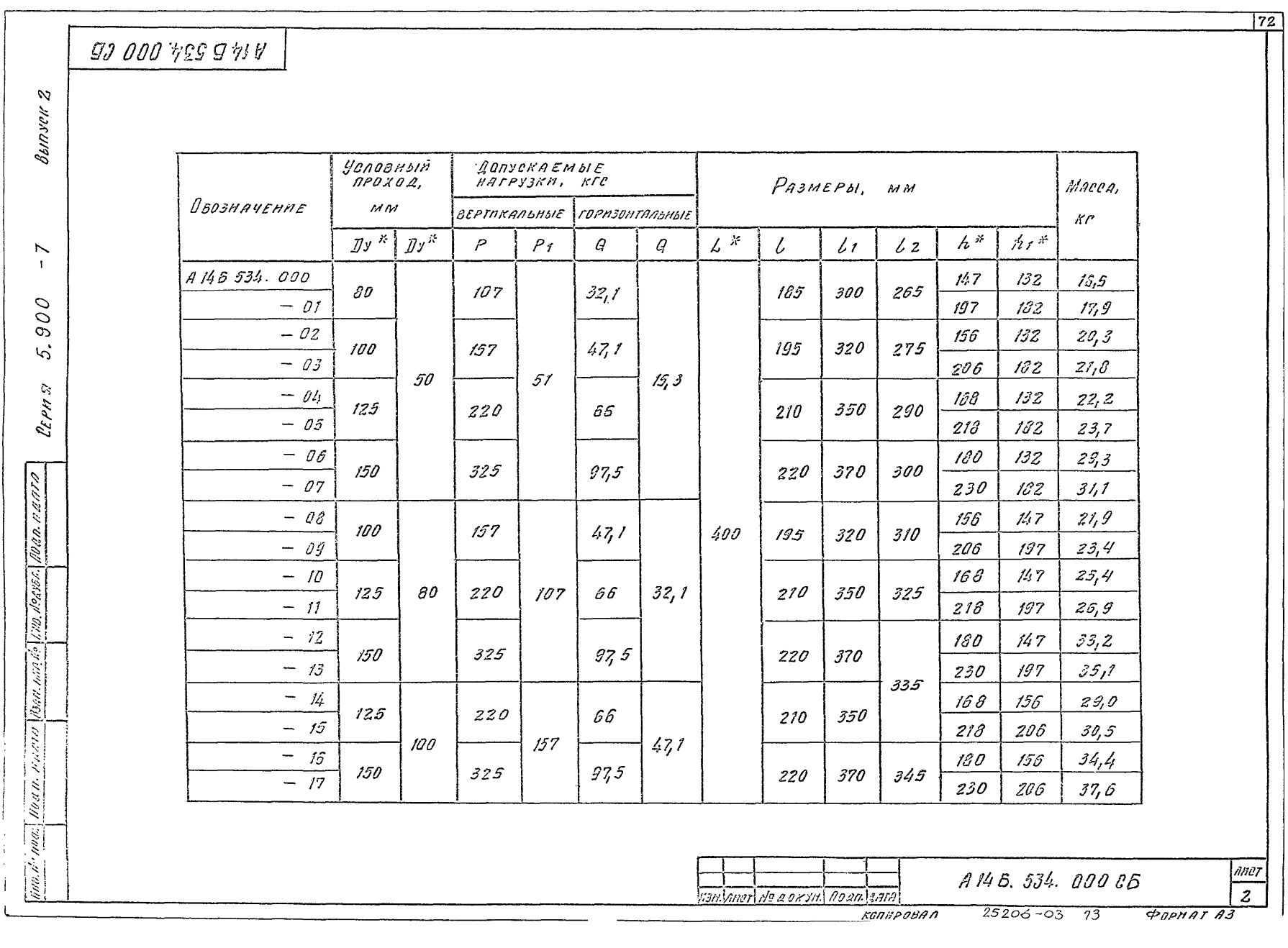

| Обозначение | Условный проход, мм | Допускаемые нагрузки, кгс | Размеры, мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Горизонтал. | Вертикальн. | ||||||||||
| Ду | Ду₁ | Р | Р₁ | Q | Q₁ | L | l | l₁ | l₂ | ||
| А14Б 534.000 | 80 | 50 | 107 | 51 | 32,1 | 15,3 | 400,0 | 185,0 | 300,0 | 265,0 | 16,50 |
| А14Б 534.000-01 | 80 | 50 | 107 | 51 | 32,1 | 15,3 | 400,0 | 185,0 | 300,0 | 265,0 | 17,90 |
| А14Б 534.000-02 | 100 | 50 | 157 | 51 | 47,1 | 15,3 | 400,0 | 195,0 | 320,0 | 275,0 | 20,30 |
| А14Б 534.000-03 | 100 | 50 | 157 | 51 | 47,1 | 15,3 | 400,0 | 195,0 | 320,0 | 275,0 | 21,80 |
| А14Б 534.000-04 | 125 | 50 | 220 | 51 | 66 | 15,3 | 400,0 | 210,0 | 350,0 | 290,0 | 22,20 |
| А14Б 534.000-05 | 125 | 50 | 220 | 51 | 66 | 15,3 | 400,0 | 210,0 | 350,0 | 290,0 | 23,70 |
| А14Б 534.000-06 | 150 | 50 | 325 | 51 | 97,5 | 15,3 | 400,0 | 220,0 | 370,0 | 300,0 | 29,30 |
| А14Б 534.000-07 | 150 | 50 | 325 | 51 | 97,5 | 15,3 | 400,0 | 220,0 | 370,0 | 300,0 | 31,10 |
| А14Б 534.000-08 | 100 | 80 | 157 | 107 | 47,1 | 32,1 | 400,0 | 195,0 | 320,0 | 310,0 | 21,90 |
| А14Б 534.000-09 | 100 | 80 | 157 | 107 | 47,1 | 32,1 | 400,0 | 195,0 | 320,0 | 310,0 | 23,40 |
| А14Б 534.000-10 | 125 | 80 | 220 | 107 | 66 | 32,1 | 400,0 | 210,0 | 350,0 | 325,0 | 25,40 |
| А14Б 534.000-11 | 125 | 80 | 220 | 107 | 66 | 32,1 | 400,0 | 210,0 | 350,0 | 325,0 | 26,90 |
| А14Б 534.000-12 | 150 | 80 | 325 | 107 | 97,5 | 32,1 | 400,0 | 220,0 | 370,0 | 335,0 | 33,20 |
| А14Б 534.000-13 | 150 | 80 | 325 | 107 | 97,5 | 32,1 | 400,0 | 220,0 | 370,0 | 335,0 | 35,10 |
| А14Б 534.000-14 | 125 | 100 | 220 | 157 | 66 | 47,1 | 400,0 | 210,0 | 350,0 | 335,0 | 29,00 |
| А14Б 534.000-15 | 125 | 100 | 220 | 157 | 66 | 47,1 | 400,0 | 210,0 | 350,0 | 335,0 | 30,50 |
| А14Б 534.000-16 | 150 | 100 | 325 | 157 | 97,5 | 47,1 | 400,0 | 220,0 | 370,0 | 345,0 | 34,40 |
| А14Б 534.000-17 | 150 | 100 | 325 | 157 | 97,5 | 47,1 | 400,0 | 220,0 | 370,0 | 345,0 | 37,60 |

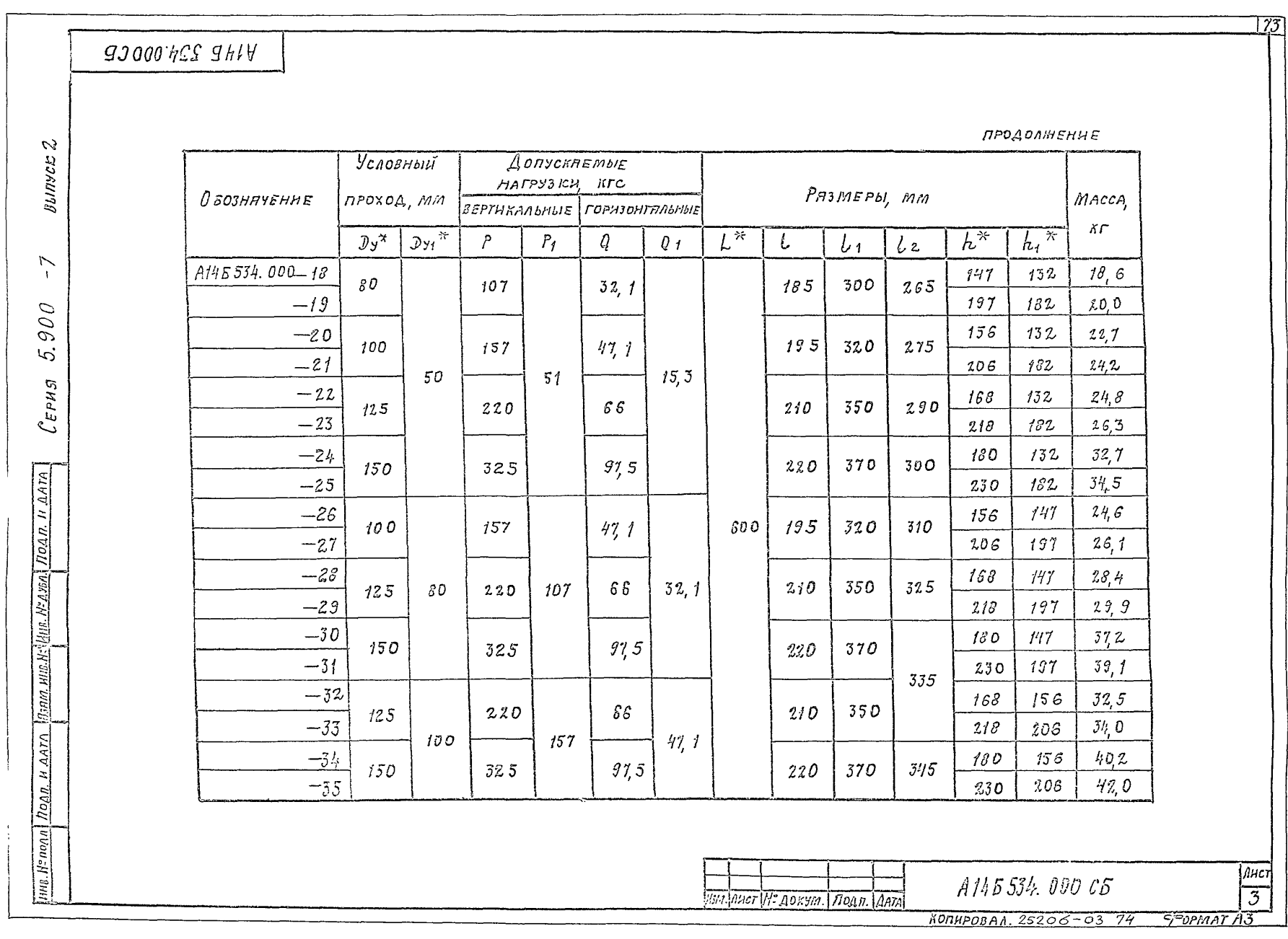

| А14Б 534.000-18 | 80 | 50 | 107 | 51 | 32,1 | 15,3 | 600,0 | 185,0 | 300,0 | 265,0 | 18,60 |
| А14Б 534.000-19 | 80 | 50 | 107 | 51 | 32,1 | 15,3 | 600,0 | 185,0 | 300,0 | 265,0 | 20,00 |
| А14Б 534.000-20 | 100 | 50 | 157 | 51 | 47,1 | 15,3 | 600,0 | 195,0 | 320,0 | 275,0 | 22,70 |
| А14Б 534.000-21 | 100 | 50 | 157 | 51 | 47,1 | 15,3 | 600,0 | 195,0 | 320,0 | 275,0 | 24,20 |
| А14Б 534.000-22 | 125 | 50 | 220 | 51 | 66 | 15,3 | 600,0 | 210,0 | 350,0 | 290,0 | 24,80 |
| А14Б 534.000-23 | 125 | 50 | 220 | 51 | 66 | 15,3 | 600,0 | 210,0 | 350,0 | 290,0 | 26,30 |
| А14Б 534.000-24 | 150 | 50 | 325 | 51 | 97,5 | 15,3 | 600,0 | 220,0 | 370,0 | 300,0 | 32,70 |
| А14Б 534.000-25 | 150 | 50 | 325 | 51 | 97,5 | 15,3 | 600,0 | 220,0 | 370,0 | 300,0 | 34,50 |
| А14Б 534.000-26 | 100 | 80 | 157 | 107 | 47,1 | 32,1 | 600,0 | 195,0 | 320,0 | 310,0 | 24,60 |
| А14Б 534.000-27 | 100 | 80 | 157 | 107 | 47,1 | 32,1 | 600,0 | 195,0 | 320,0 | 310,0 | 26,10 |
| А14Б 534.000-28 | 125 | 80 | 220 | 107 | 66 | 32,1 | 600,0 | 210,0 | 350,0 | 325,0 | 28,40 |
| А14Б 534.000-29 | 125 | 80 | 220 | 107 | 66 | 32,1 | 600,0 | 210,0 | 350,0 | 325,0 | 29,90 |
| А14Б 534.000-30 | 150 | 80 | 325 | 107 | 97,5 | 32,1 | 600,0 | 220,0 | 370,0 | 335,0 | 37,20 |
| А14Б 534.000-31 | 150 | 80 | 325 | 107 | 97,5 | 32,1 | 600,0 | 220,0 | 370,0 | 335,0 | 39,10 |
| А14Б 534.000-32 | 125 | 100 | 220 | 157 | 66 | 47,1 | 600,0 | 210,0 | 350,0 | 335,0 | 32,50 |
| А14Б 534.000-33 | 125 | 100 | 220 | 157 | 66 | 47,1 | 600,0 | 210,0 | 350,0 | 335,0 | 34,00 |
| А14Б 534.000-34 | 150 | 100 | 325 | 157 | 97,5 | 47,1 | 600,0 | 220,0 | 370,0 | 345,0 | 40,20 |
| А14Б 534.000-35 | 150 | 100 | 325 | 157 | 97,5 | 47,1 | 600,0 | 220,0 | 370,0 | 345,0 | 42,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
