Каталог/Опоры трубопроводов/А14Б 545.000

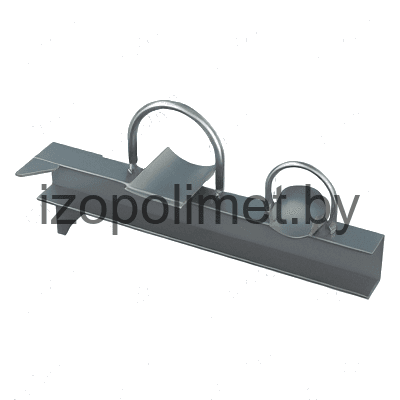

Опоры подвижные двухрядные А14Б 545.000

Name: А14Б 545.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.900-7: Опорные конструкции и средства крепления стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

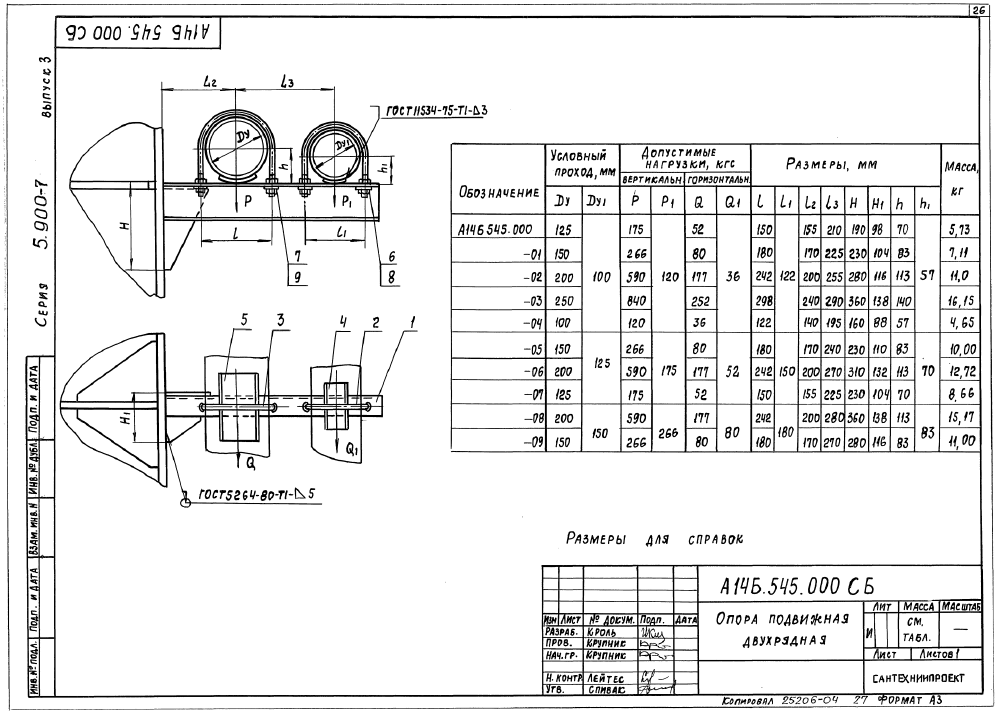

ООО "Изополимет Плюс" изготавливает двухрядные подвижные опоры А14Б 545.000 серии 5.900-7 для стальных трубопроводов с двумя условными проходами. В таблице указаны 10 исполнений для сочетаний Ду 100-250 мм и Ду1 100-150 мм. Вертикальные нагрузки P и P1 составляют 120-840 и 120-266 кгс, горизонтальные Q и Q1 - 36-252 и 36-80 кгс. Размер l2 - 140-240 мм, l3 - 195-290 мм. Масса опор - 4,65-16,15 кг.

Обозначение	Условный проход, мм		Допускаемые нагрузки, кгс				Размеры, мм		Масса, кг
	Условный проход, мм		Вертикальн.		Горизонтальн.		l₂	l₃
	Ду	Ду₁	Р	Р₁	Q	Q₁	l₂	l₃
А14Б 545.000	125	100	175	120	52	36	155,0	210,0	5,73
А14Б 545.000-01	150	100	266	120	80	36	170,0	225,0	7,11
А14Б 545.000-02	200	100	590	120	177	36	200,0	255,0	11,00
А14Б 545.000-03	250	100	840	120	252	36	240,0	290,0	16,15
А14Б 545.000-04	100	100	120	120	36	36	140,0	195,0	4,65
А14Б 545.000-05	150	125	266	175	80	52	170,0	240,0	10,00
А14Б 545.000-06	200	125	590	175	177	52	200,0	270,0	12,72
А14Б 545.000-07	125	125	175	175	52	52	155,0	225,0	8,66
А14Б 545.000-08	200	150	590	266	177	80	200,0	280,0	15,17
А14Б 545.000-09	150	150	266	266	80	80	170,0	270,0	11,00
