Опоры подвижные двухрядные А14Б 539.000
Описание изделия

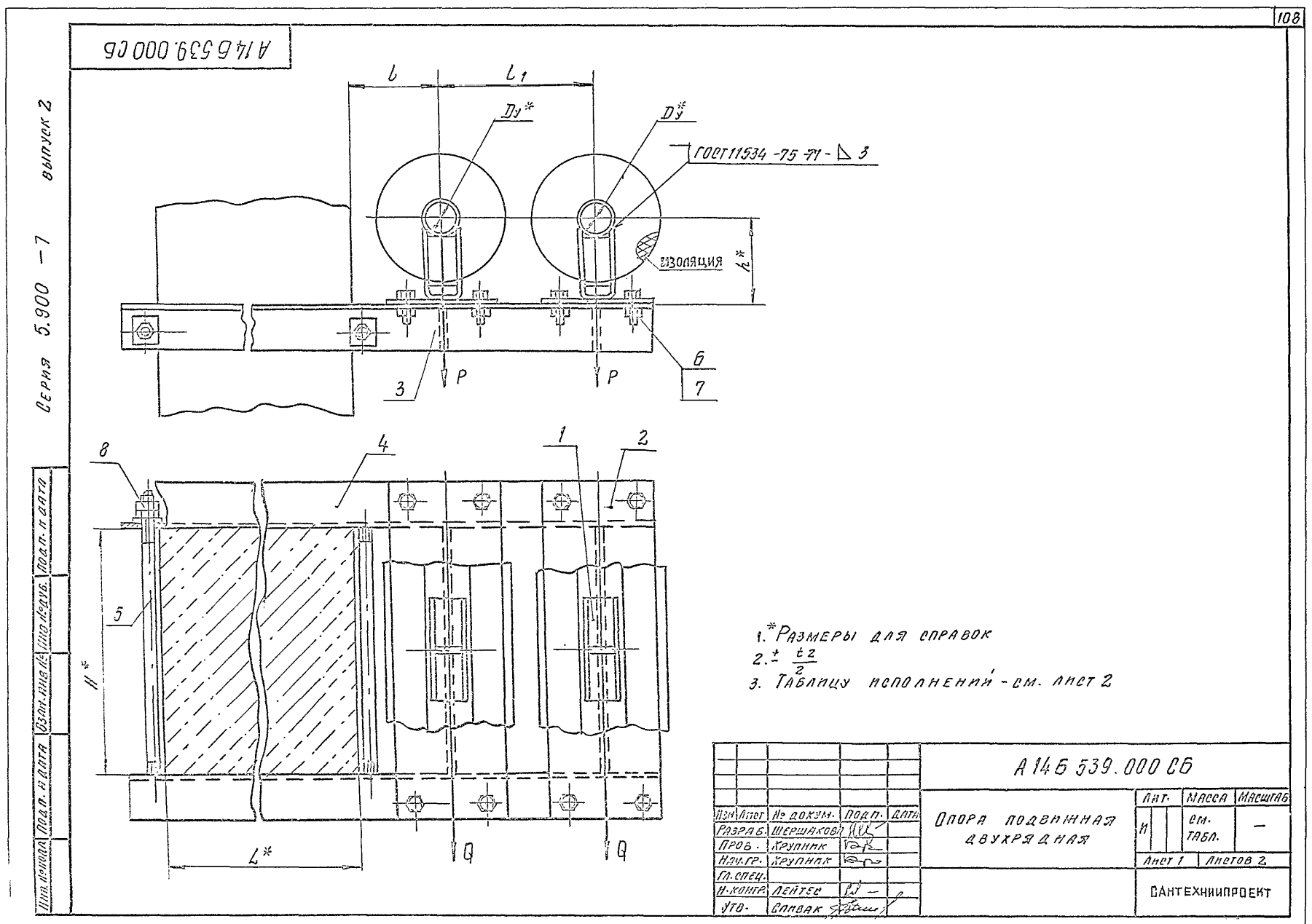

ООО "Изополимет Плюс" изготавливает двухрядные подвижные опоры А14Б 539.000 серии 5.900-7 для стальных трубопроводов. Таблица содержит 36 исполнений для Ду 50-150 мм. Допускаемая вертикальная нагрузка P составляет 51-325 кгс, горизонтальная Q - 15,3-97,5 кгс. Размер L находится в пределах 400-600 мм, l - 150-220 мм, l1 - 230-370 мм, H - 400-600 мм. Масса - 32,2-73,5 кг.

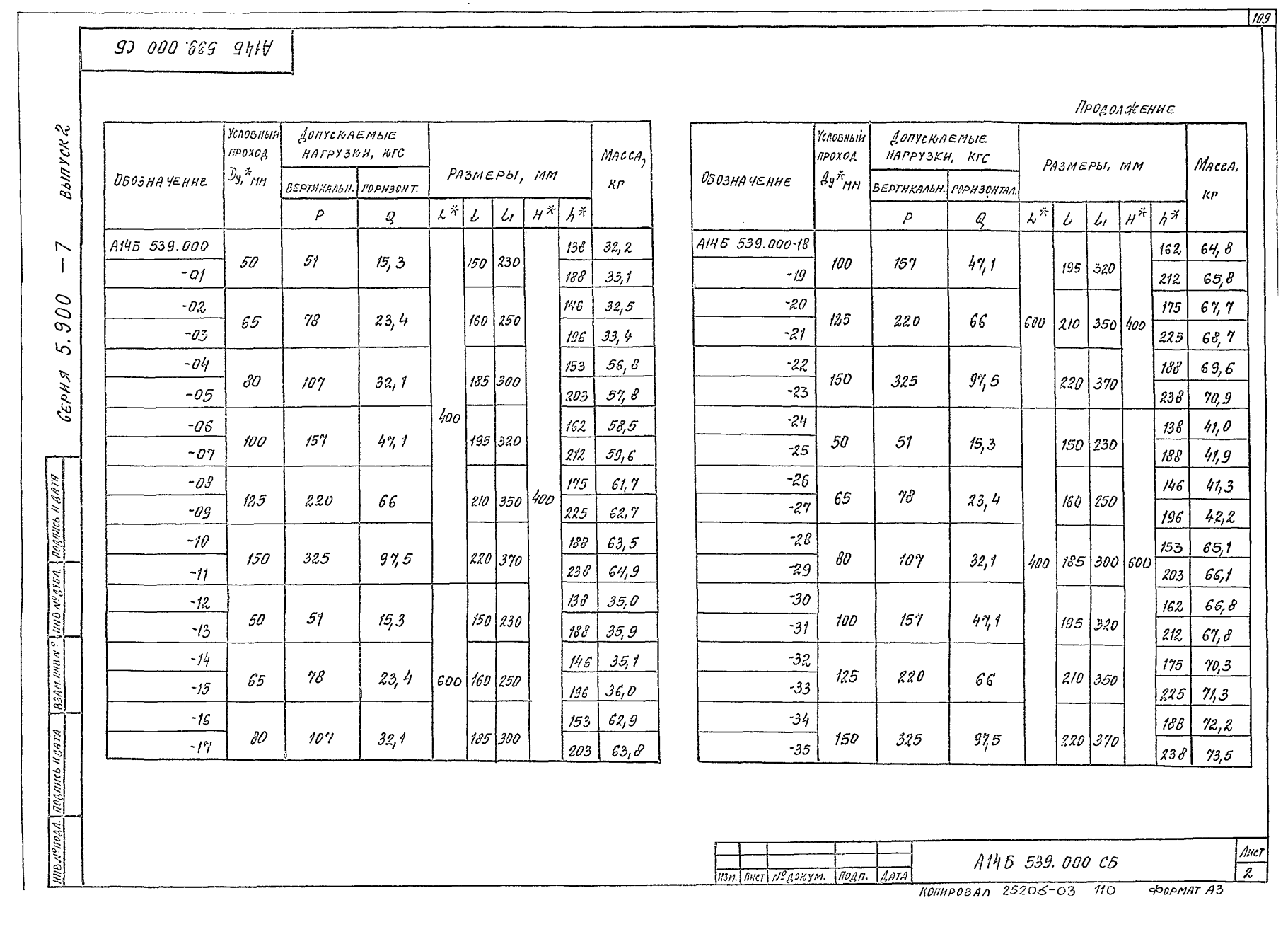

| Обозначение | Условный проход Ду, мм | Допускаемые нагрузки, кгс | Размеры, мм | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтал. | |||||||
| Р | Q | L | l | l₁ | Н | |||
| А14Б 539.000 | 50 | 51 | 15,3 | 400,0 | 150,0 | 230,0 | 400,0 | 32,20 |
| А14Б 539.000-01 | 50 | 51 | 15,3 | 400,0 | 150,0 | 230,0 | 400,0 | 33,10 |
| А14Б 539.000-02 | 65 | 78 | 23,4 | 400,0 | 160,0 | 250,0 | 400,0 | 32,50 |
| А14Б 539.000-03 | 65 | 78 | 23,4 | 400,0 | 160,0 | 250,0 | 400,0 | 33,40 |
| А14Б 539.000-04 | 80 | 107 | 32,1 | 400,0 | 185,0 | 300,0 | 400,0 | 56,80 |
| А14Б 539.000-05 | 80 | 107 | 32,1 | 400,0 | 185,0 | 300,0 | 400,0 | 57,80 |
| А14Б 539.000-06 | 100 | 157 | 47,1 | 400,0 | 195,0 | 320,0 | 400,0 | 58,50 |
| А14Б 539.000-07 | 100 | 157 | 47,1 | 400,0 | 195,0 | 320,0 | 400,0 | 59,60 |
| А14Б 539.000-08 | 125 | 220 | 66 | 400,0 | 210,0 | 350,0 | 400,0 | 61,70 |
| А14Б 539.000-09 | 125 | 220 | 66 | 400,0 | 210,0 | 350,0 | 400,0 | 62,70 |
| А14Б 539.000-10 | 150 | 325 | 97,5 | 400,0 | 220,0 | 370,0 | 400,0 | 63,50 |
| А14Б 539.000-11 | 150 | 325 | 97,5 | 400,0 | 220,0 | 370,0 | 400,0 | 64,90 |
| А14Б 539.000-12 | 50 | 51 | 15,3 | 600,0 | 150,0 | 230,0 | 400,0 | 35,00 |
| А14Б 539.000-13 | 50 | 51 | 15,3 | 600,0 | 150,0 | 230,0 | 400,0 | 35,90 |
| А14Б 539.000-14 | 65 | 78 | 23,4 | 600,0 | 160,0 | 250,0 | 400,0 | 35,10 |
| А14Б 539.000-15 | 65 | 78 | 23,4 | 600,0 | 160,0 | 250,0 | 400,0 | 36,00 |
| А14Б 539.000-16 | 80 | 107 | 32,1 | 600,0 | 185,0 | 300,0 | 400,0 | 62,90 |
| А14Б 539.000-17 | 80 | 107 | 32,1 | 600,0 | 185,0 | 300,0 | 400,0 | 63,80 |
| А14Б 539.000-18 | 100 | 157 | 47,1 | 600,0 | 195,0 | 320,0 | 400,0 | 64,80 |
| А14Б 539.000-19 | 100 | 157 | 47,1 | 600,0 | 195,0 | 320,0 | 400,0 | 65,80 |
| А14Б 539.000-20 | 125 | 220 | 66 | 600,0 | 210,0 | 350,0 | 400,0 | 67,70 |
| А14Б 539.000-21 | 125 | 220 | 66 | 600,0 | 210,0 | 350,0 | 400,0 | 68,70 |
| А14Б 539.000-22 | 150 | 325 | 97,5 | 600,0 | 220,0 | 370,0 | 400,0 | 69,60 |
| А14Б 539.000-23 | 150 | 325 | 97,5 | 600,0 | 220,0 | 370,0 | 400,0 | 70,90 |
| А14Б 539.000-24 | 50 | 51 | 15,3 | 400,0 | 150,0 | 230,0 | 600,0 | 41,00 |
| А14Б 539.000-25 | 50 | 51 | 15,3 | 400,0 | 150,0 | 230,0 | 600,0 | 41,90 |
| А14Б 539.000-26 | 65 | 78 | 23,4 | 400,0 | 160,0 | 250,0 | 600,0 | 41,30 |
| А14Б 539.000-27 | 65 | 78 | 23,4 | 400,0 | 160,0 | 250,0 | 600,0 | 42,20 |
| А14Б 539.000-28 | 80 | 107 | 32,1 | 400,0 | 185,0 | 300,0 | 600,0 | 65,10 |
| А14Б 539.000-29 | 80 | 107 | 32,1 | 400,0 | 185,0 | 300,0 | 600,0 | 66,10 |
| А14Б 539.000-30 | 100 | 157 | 47,1 | 400,0 | 195,0 | 320,0 | 600,0 | 66,80 |
| А14Б 539.000-31 | 100 | 157 | 47,1 | 400,0 | 195,0 | 320,0 | 600,0 | 67,80 |
| А14Б 539.000-32 | 125 | 220 | 66 | 400,0 | 210,0 | 350,0 | 600,0 | 70,30 |
| А14Б 539.000-33 | 125 | 220 | 66 | 400,0 | 210,0 | 350,0 | 600,0 | 71,30 |
| А14Б 539.000-34 | 150 | 325 | 97,5 | 400,0 | 220,0 | 370,0 | 600,0 | 72,20 |
| А14Б 539.000-35 | 150 | 325 | 97,5 | 400,0 | 220,0 | 370,0 | 600,0 | 73,50 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
