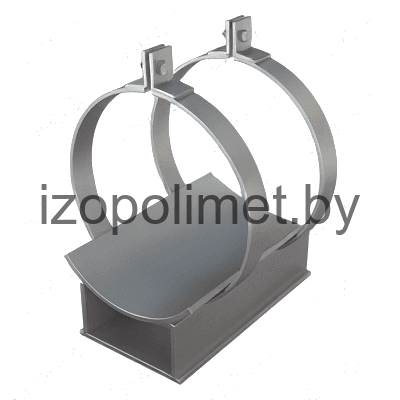

Скользящая подкладная опора в футляре ФСО2 для труб в ППУ Ду 50-1000 серии 1-487-1997.01.000

Name: ФСО2
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Опоры для трубопроводов в ППУ изоляции

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает скользящие подкладные опоры в футляре ФСО2 для труб в ППУ изоляции Ду 50-1000 серии 1-487-1997.01.000. Изделие входит в серию 1-487-1997.00.00 и применяется в опорных узлах канальной и надземной прокладки изолированных трубопроводов. В таблице приведены марки от 57/125/325 до 1020/1200/1420. Футляр Дтр указан от 325х6 до 1420х10, размер R - 65-602 мм, параметр a - 70-510 мм. Общий вес опоры составляет от 3,2 до 47,0 кг.

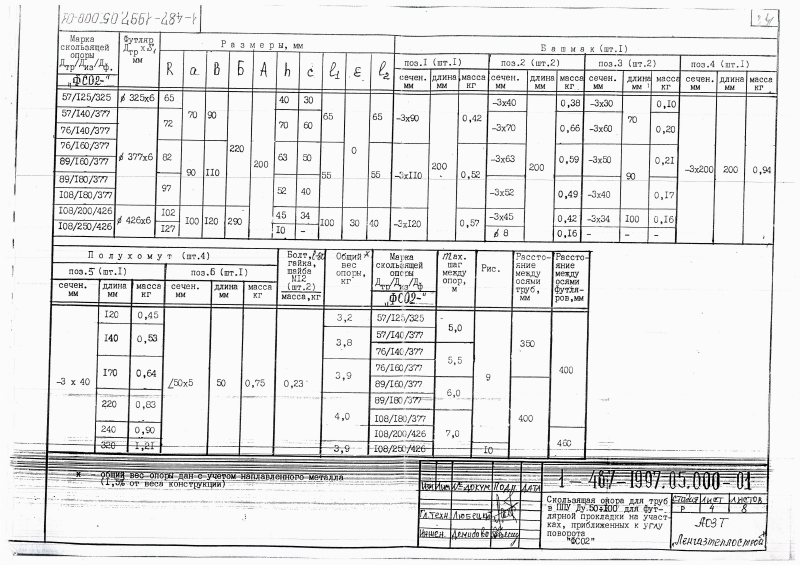

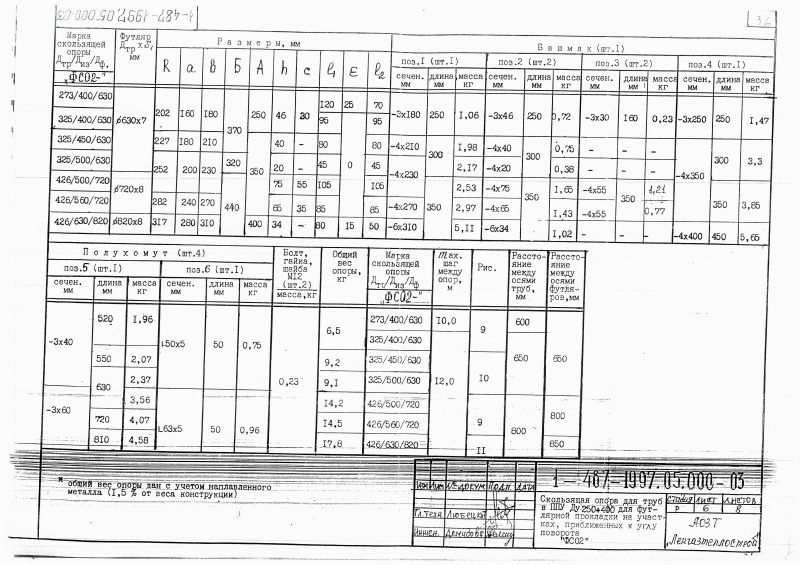

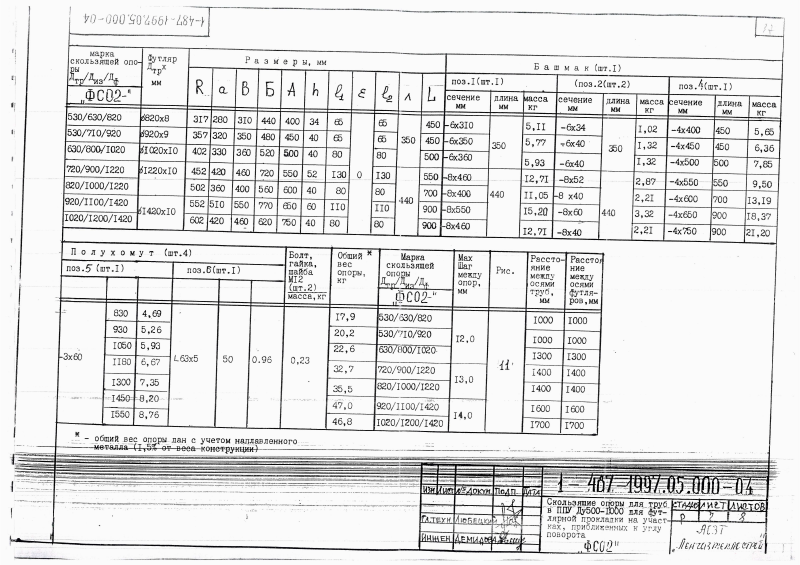

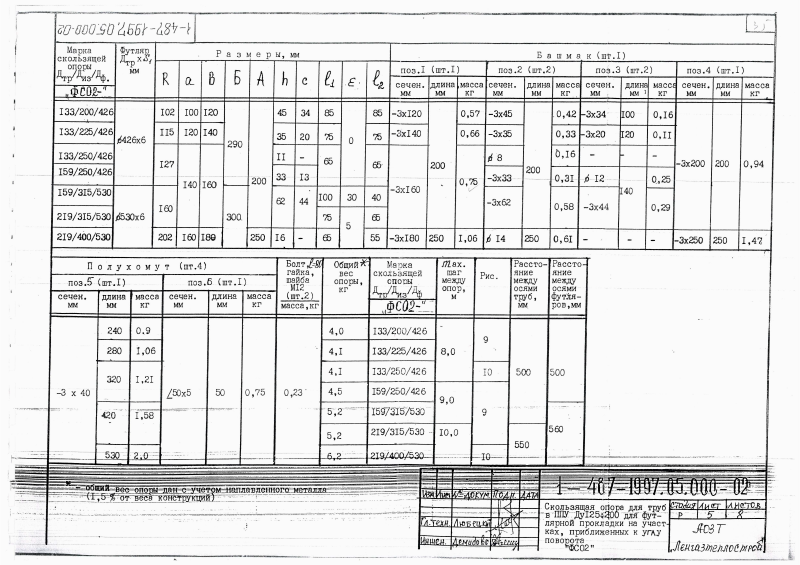

Марка скользящей опоры	Футляр Дтр, мм	Размер, мм				Башмак 1 шт.						Полухомут 4 шт.				Общий вес опоры, кг
Марка скользящей опоры		R	а	h	c	поз.1, 1шт.		поз. 2, 2 шт.		поз.3, 2 шт.		поз.5, 1 шт.		поз.6, 1 шт.
ФСО2		R	а	h	c	сеч. мм	масса, кг	сеч. мм	масса, кг	сеч. мм	масса, кг	длина мм	масса, кг	сеч. мм	масса, кг
57/125/325	325 х6	65	70	40	30	3х90	0,42	3,40	0,38	3х30	0,10	120	0,45	50х5	0,75	3,2
57/140/377	377х6	72	70	70	60	3х90	0,42	3х70	0,66	3х60	0,20	140	0,53	50х5	0,75	3,8
76/140/377	377х6	72	70	70	60	3х90	0,42	3х70	0,66	3х60	0,20	140	0,53	50х5	0,75	3,8
76/160/377	377х6	82	90	63	50	3х110	0,52	3х63	0,59	3х50	0,21	170	0,64	50х5	0,75	3,9
89/160/377	377х6	82	90	63	50	3х110	0,52	3х63	0,59	3х50	0,21	170	0,64	50х5	0,75	3,9
89/180/377	377х6	97	90	52	40	3х110	0,52	3х52	0,49	3х40	0,17	220	0,83	50х5	0,75	4,0
180/180/377	377х6	97	90	52	40	3х110	0,52	3х52	0,49	3х40	0,17	220	0,83	50х5	0,75	4,0
108/200/426	426х6	102	100	45	34	3х120	0,57	3х45	0,42	3х34	0,16	240	0,90	50х5	0,75	3,9
108/250/426	426х6	127	100	10	-	3х120	0,57	8	0,16	-	-	320	1,21	50х5	0,75	4,0
133/200/426	426х6	102	100	45	34	3х120	0,57	3х45	0,42	3х34	0,16	240	0.9	50х5	0,75	4,1
133/225/426	426х6	115	120	35	20	3х140	0,66	3х35	0,33	3х20	0,11	280	1,06	50х5	0,75	4,1
133/250/426	426х6	127	140	11	-	3х160	0,75	8	0,16	-	-	320	1,21	50х5	0,75	4,5
159/250/426	426х6	127	140	33	13	3х160	0,75	3х33	0,31	12	0,25	320	1,21	50х5	0,75	4,5
159/315/530	530х6	160	140	62	44	3х160	0,75	3х62	0,58	3х44	0,29	420	1,58	50х5	0,75	5,2
219/315/530	530х6	160	140	62	44	3х160	0,75	3х62	0,58	3х44	0,29	420	1,58	50х5	0,75	5,2
219/400/530	530х6	202	160	16	-	3х180	1,06	14	0,61	-	-	530	2,0	50х5	0,75	6,2
273/400/630	630х7	202	160	46	30	3х180	1,06	3х46	0,72	3х30	0,23	520	1,96	50х5	0,75	6,5
325/400/630	630х7	202	160	46	30	3х180	1,06	3х46	0,72	3х30	0,23	520	1,96	50х5	0,75	6,5
325/450/630	630х7	227	180	40	-	4х210	1,98	4х40	0,75	-	-	550	2,07	50х5	0,75	9,2
325/500/630	630х7	252	200	20	-	4х230	2,17	4х20	0,38	-	-	630	2,37	50х5	0,75	9,1
426/500/720	720х8	252	200	75	55	4х230	2,53	4х75	1,65	4х55	1,21	630	3,56	63х5	0,96	14,2
426/560/720	720х8	282	240	65	35	4х270	2,97	4х65	1,43	4х55	0,77	720	4,07	63х5	0,96	14,5
426/630/820	820х8	317	280	34	-	6х310	5,11	6х34	1,02	-	-	810	4,58	63х5	0,96	17,8
530/630/820	820х8	317	280	34	-	6х310	5,11	6х34	1,02	4х400	5,65	830	4,69	63х5	0,96	17,9
530/710/920	920х9	357	320	40	-	6х350	5,77	6х40	1,32	4х450	6,36	930	5,26	63х5	0,96	20,2
630/800/1020	1020х10	402	330	40	-	6х360	5,93	6х40	1,32	4х500	7,85	1050	5,93	63х5	0,96	22,6
720/900/1220	1220х10	452	420	52	-	8х460	12,71	8х52	2,87	4х550	9,50	1180	6,67	63х5	0,96	32,7
820/1000/1220	1220х10	502	360	40	-	8х400	11,05	8х40	2,21	4х600	13,19	1300	7,35	63х5	0,96	35,5
920/1100/1420	1420х10	552	510	60	-	8х550	15.20	8х60	3,32	4х650	18,37	1450	8,20	63х5	0,96	47,0
1020/1200/1420	1420х10	602	420	40	-	8х460	12,71	8х40	2,21	4х750	21,20	1550	8,76	63х5	0,96	46,8
