Крепления трубопроводов Т-ММ-08-2009-8. Тип ККЖ2
Описание изделия

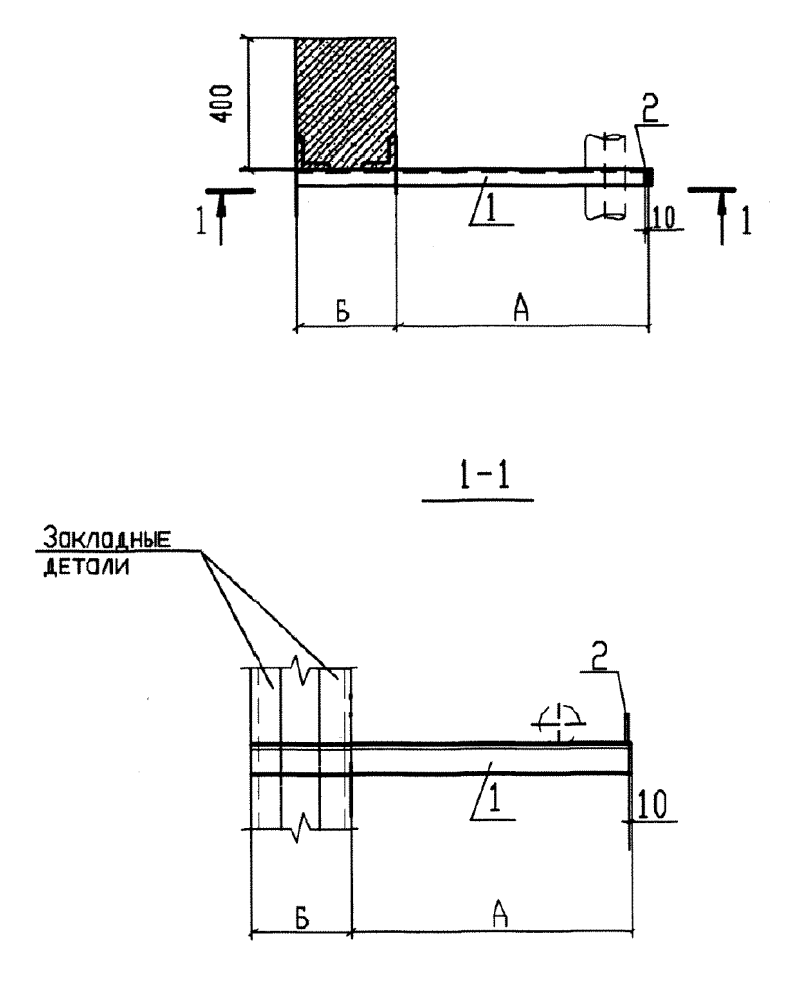

ООО "Изополимет Плюс" изготавливает крепления трубопроводов ККЖ2 по Т-ММ-08-2009-8. Изделие относится к серии Т-ММ-08-2009 (Т-ММ-08-99) и применяется для крепления трубопроводов по расчетному изгибающему моменту. Таблица содержит 35 марок ККЖ2 с Mx 360-9600 Нм. Размер A составляет 400-1600 мм, Б для всех исполнений указан 600 мм. Масса креплений - от 3,41 до 40,67 кг.
| Марка | Изгибающий момент Мх, Нм (кгс*м) | Размеры, мм | Масса, кг | |
|---|---|---|---|---|
| А | Б | |||
| ККЖ2-40-3 | 360 (36) | 400 | 600 | 3,41 |
| ККЖ2-40-6 | 600 (60) | 400 | 600 | 5,77 |
| ККЖ2-40-12 | 1200 (120) | 400 | 600 | 6,95 |
| ККЖ2-60-3 | 360 (36) | 600 | 600 | 4,08 |
| ККЖ2-60-6 | 600 (60) | 600 | 600 | 6,90 |
| ККЖ2-60-12 | 1200 (120) | 800 | 600 | 8,31 |
| ККЖ2-60-24 | 2400 (240) | 800 | 600 | 10,48 |
| ККЖ2-80-6 | 600 (60) | 800 | 600 | 8,05 |
| ККЖ2-80-12 | 1200 (120) | 800 | 600 | 9,71 |
| ККЖ2-80-24 | 2400 (240) | 800 | 600 | 12,20 |
| ККЖ2-80-36 | 3600 (360) | 800 | 600 | 14,70 |
| ККЖ2-80-48 | 4800 (480) | 800 | 600 | 17,30 |
| ККЖ2-80-72 | 7200(720) | 800 | 600 | 20,02 |
| ККЖ2-80-96 | 9600 (960) | 800 | 600 | 25,87 |
| ККЖ2-100-6 | 600 (60) | 1000 | 600 | 9,20 |
| ККЖ2-100-12 | 1200 (120) | 1000 | 600 | 11,01 |
| ККЖ2-100-24 | 2400 (240) | 1000 | 600 | 13,80 |
| ККЖ2-100-36 | 3600 (360) | 1000 | 600 | 16,75 |
| ККЖ2-100-48 | 4800 (480) | 1000 | 600 | 19,80 |
| ККЖ2-100-72 | 7200 (720) | 1000 | 600 | 22,80 |
| ККЖ2-100-96 | 9600 (960) | 1000 | 600 | 29,60 |
| ККЖ2-120-24 | 2400 (240) | 1200 | 600 | 15,60 |
| ККЖ2-100-96 | 9600 (960) | 1200 | 600 | 29,67 |
| ККЖ2-120-24 | 2400 (240) | 1200 | 600 | 15,60 |
| ККЖ2-120-36 | 3600 (360) | 1200 | 600 | 18,85 |
| ККЖ2-120-48 | 4800 (480) | 1200 | 600 | 22,30 |
| ККЖ2-120-72 | 7200 (720) | 1200 | 600 | 25,67 |
| ККЖ2-120-96 | 9600 (960) | 1200 | 600 | 33,30 |
| ККЖ2-140-36 | 3600 (360) | 1400 | 600 | 20,90 |
| ККЖ2-140-48 | 4800 (480) | 1400 | 600 | 24,70 |
| ККЖ2-140-96 | 9600 (960) | 1400 | 600 | 36,97 |
| ККЖ2-160-36 | 3600 (360) | 1600 | 600 | 22,90 |
| ККЖ2-160-48 | 4800 (480) | 1600 | 600 | 27,10 |
| ККЖ2-160-72 | 7200(720) | 1600 | 600 | 31,42 |
| ККЖ2-160-96 | 9600 (960) | 1600 | 600 | 40,67 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
КСП1
Крепления трубопроводов Т-ММ-08-2009-5. Тип КСП1
КСП2
Крепления трубопроводов Т-ММ-08-2009-6. Тип КСП2
КСП3
Крепления трубопроводов Т-ММ-08-2009-6. Тип КСП3
КСП4
Крепления трубопроводов Т-ММ-08-2009-7. Тип КСП4
КСП5
Крепления трубопроводов Т-ММ-08-2009-7. Тип КСП5
ККЖ1
Крепления трубопроводов Т-ММ-08-2009-8. Тип ККЖ1
ККЖ 6
Крепления трубопроводов Т-ММ-08-2009-9. Тип ККЖ6
ККЖ7
Крепления трубопроводов Т-ММ-08-2009-9. Тип ККЖ7
ККЖ8
Крепления трубопроводов Т-ММ-08-2009-9. Тип ККЖ8
ККЖ9

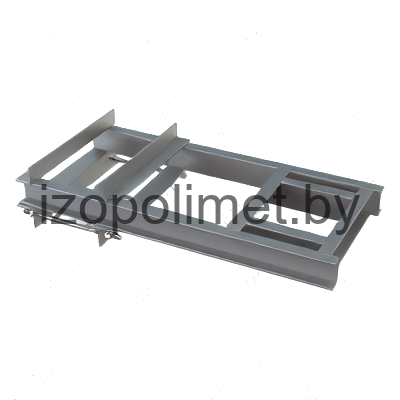

Крепления трубопроводов Т-ММ-08-2009-10. Тип ККЖ9
ККЖ10

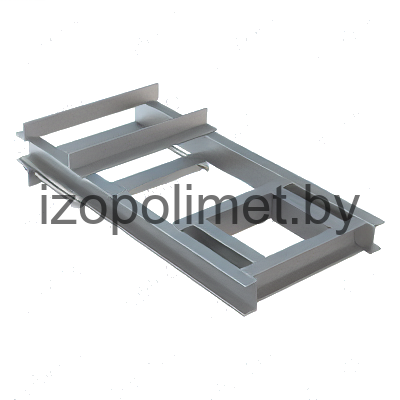

Крепления трубопроводов Т-ММ-08-2009-10. Тип ККЖ10
