Крепления трубопроводов Т-ММ-08-2009-5. Тип КСП1

Name: КСП1
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Т-ММ-08-2009 (Т-ММ-08-99): Крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

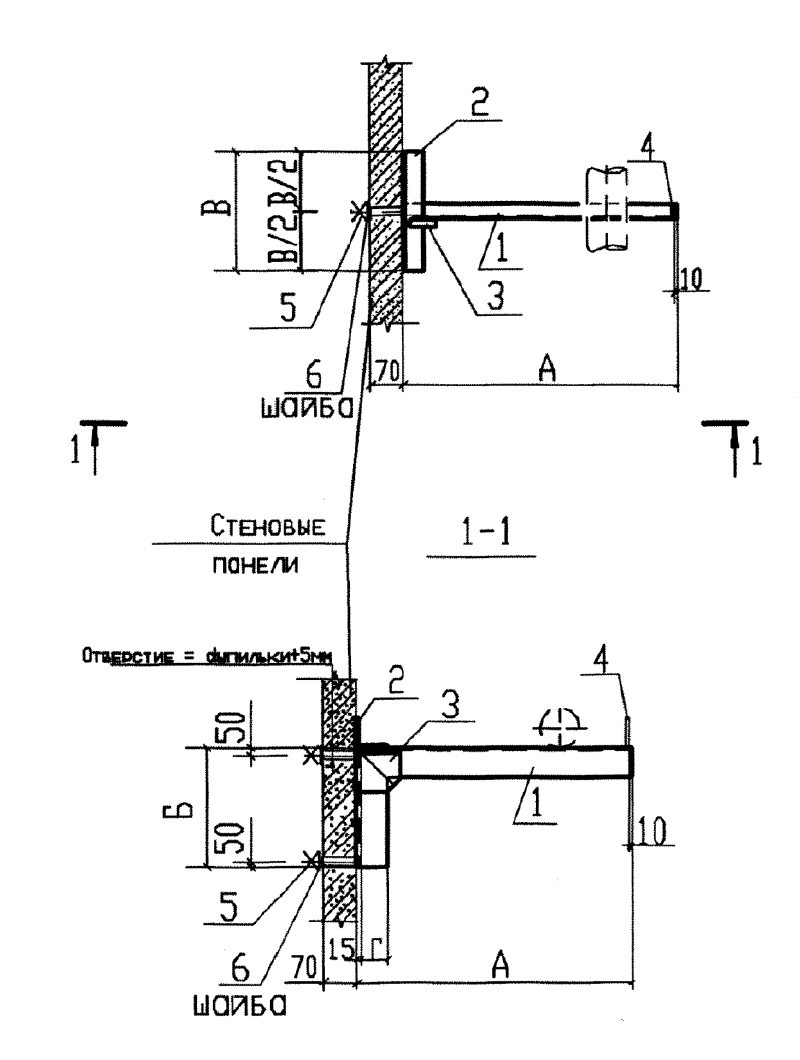

ООО "Изополимет Плюс" изготавливает крепления трубопроводов КСП1 по Т-ММ-08-2009-5. Изделие применяется в крепежных узлах трубопроводов с расчетом по изгибающему моменту. В таблице приведены 13 марок КСП1 с Mx 360-2400 Нм. Размер A составляет 400-1000 мм, Б - 300-600 мм, В - 200-500 мм, параметр Г/Д - от 50/25 до 100/30. Масса изделий находится в диапазоне от 4,53 до 18,11 кг.

Марка	Изгибающий момент Мх, Нм (кгс*м)	Размеры, мм				Масса, кг
Марка	Изгибающий момент Мх, Нм (кгс*м)	А	Б	В	Г/Д	Масса, кг
КСП1-40-3	360 (36)	400	300	200	50/25	4,53
КСП1-40-6	600 (60)	400	300	200	70/35	6,34
КСП1-40-12	1200 (120)	400	300	200	80/45	7,85
КСП1-60-3	360 (36)	600	360	200	50/25	5,43
КСП1-60-6	600 (60)	600	360	200	70/35	7,84
КСП1-60-12	1200 (120)	600	360	200	80/45	9,60
КСП1-60-24	2400 (240)	600	360	200	100/30	11,38
КСП1-80-6	600 (60)	800	480	300	70/35	10,02
КСП1-80-12	1200 (120)	800	480	300	80/45	12,18
КСП1-80-24	2400 (24)	800	480	300	100/30	14,56
КСП1-100-6	600 (60)	1000	600	500	70/35	12,67
КСП1-100-12	1200 (120)	1000	600	500	80/45	15,13
КСП1-100-24	2400 (240)	1000	600	500	100/30	18,11
