Опоры приварные скользящие, неподвижные и направляющие СТО 79814898 129-2009
Описание изделия
ООО "Изополимет Плюс" изготавливает приварные скользящие, неподвижные и направляющие опоры по СТО 79814898 129-2009. Изделия относятся к опорам трубопроводов по стандарту СТО 79814898 и применяются для опирания трубопроводов с выбором нужного типа работы узла. Таблица содержит типоразмеры 001-036 для Dн от 89 до 1620 мм. Размер b составляет 80-670 мм, H - 60-839 мм, i - 100-450 мм, L для части исполнений - 400-500 мм. Масса опор - от 1,00 до 84,50 кг.

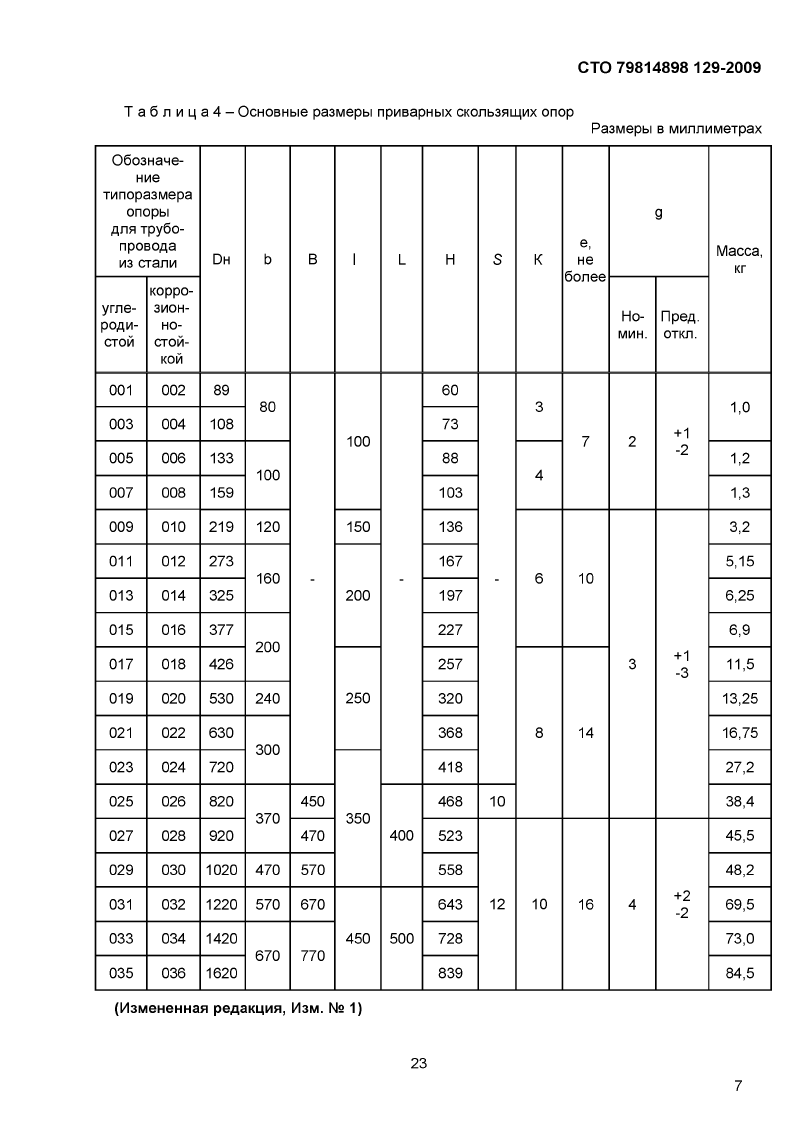

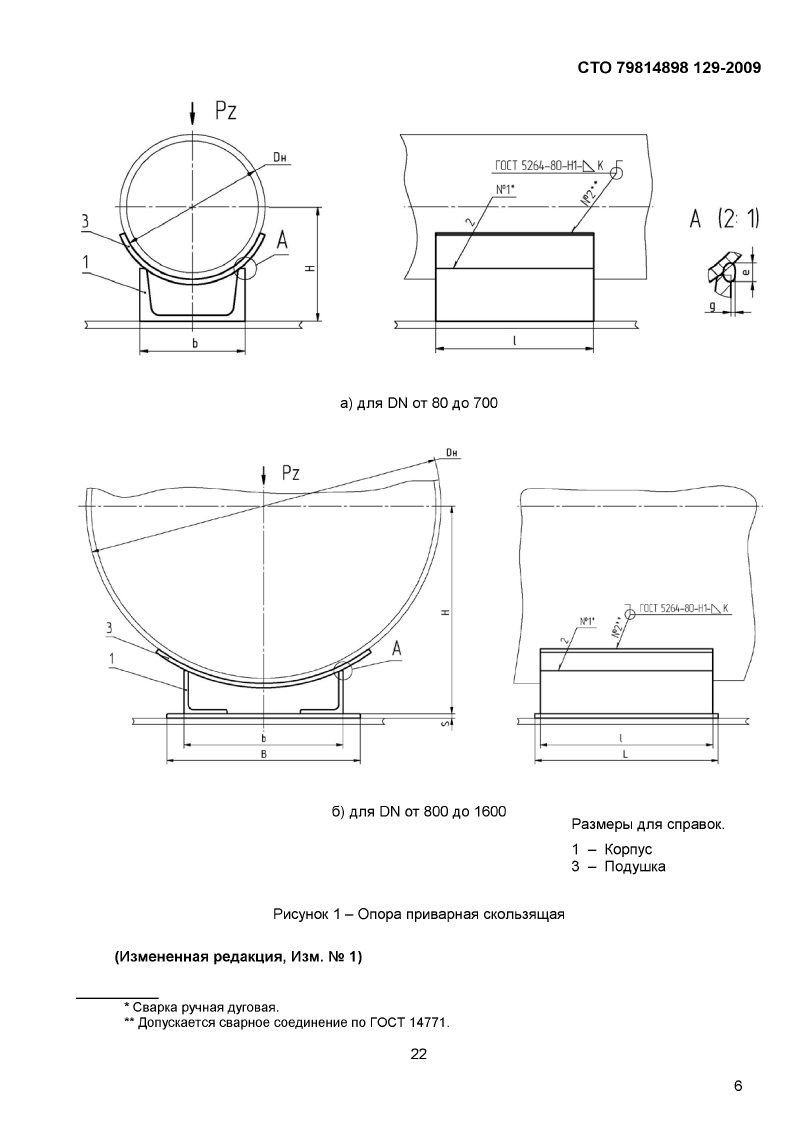

| Обозначение типоразмера опоры для трубопроводов | Dн | b | B | i | L | H | S | K | g | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 001 СТО 79814898 129-2009 | 89 | 80 | - | 100 | - | 60 | - | 3 | 2 | 1,00 |
| 003 СТО 79814898 129-2009 | 108 | 80 | - | 100 | - | 73 | - | 3 | 2 | 1,00 |
| 005 СТО 79814898 129-2009 | 133 | 100 | - | 100 | - | 88 | - | 4 | 2 | 1,20 |
| 007 СТО 79814898 129-2009 | 159 | 100 | - | 100 | - | 103 | - | 4 | 2 | 1,30 |
| 009 СТО 79814898 129-2009 | 219 | 120 | - | 150 | - | 136 | - | 6 | 3 | 3,20 |
| 011 СТО 79814898 129-2009 | 273 | 180 | - | 200 | - | 167 | - | 6 | 3 | 5,15 |
| 013 СТО 79814898 129-2009 | 325 | 180 | - | 200 | - | 197 | - | 6 | 3 | 6,25 |
| 015 СТО 79814898 129-2009 | 377 | 200 | - | 200 | - | 227 | - | 6 | 3 | 6,90 |
| 017 СТО 79814898 129-2009 | 426 | 200 | - | 250 | - | 257 | - | 8 | 3 | 11,50 |
| 019 СТО 79814898 129-2009 | 530 | 240 | - | 250 | - | 320 | - | 8 | 3 | 13,25 |
| 021 СТО 79814898 129-2009 | 630 | 300 | - | 250 | - | 368 | - | 8 | 3 | 16,75 |
| 023 СТО 79814898 129-2009 | 720 | 300 | - | 350 | - | 418 | - | 8 | 3 | 27,20 |
| 025 СТО 79814898 129-2009 | 820 | 370 | 450 | 350 | 400 | 468 | 10 | 8 | 3 | 38,40 |
| 027 СТО 79814898 129-2009 | 920 | 370 | 470 | 350 | 400 | 523 | 12 | 10 | 4 | 45,50 |
| 029 СТО 79814898 129-2009 | 1020 | 470 | 570 | 350 | 400 | 558 | 12 | 10 | 4 | 48,20 |
| 031 СТО 79814898 129-2009 | 1220 | 570 | 670 | 450 | 500 | 643 | 12 | 10 | 4 | 69,50 |
| 033 СТО 79814898 129-2009 | 1420 | 670 | 770 | 450 | 500 | 728 | 12 | 10 | 4 | 73,00 |
| 035 СТО 79814898 129-2009 | 1620 | 670 | 770 | 450 | 500 | 839 | 12 | 10 | 4 | 84,50 |
| 002 СТО 79814898 129-2009 | 89 | 80 | - | 100 | - | 60 | - | 3 | 2 | 1,00 |
| 004 СТО 79814898 129-2009 | 108 | 80 | - | 100 | - | 73 | - | 3 | 2 | 1,00 |
| 006 СТО 79814898 129-2009 | 133 | 100 | - | 100 | - | 88 | - | 4 | 2 | 1,20 |
| 008 СТО 79814898 129-2009 | 159 | 100 | - | 100 | - | 103 | - | 4 | 2 | 1,30 |
| 010 СТО 79814898 129-2009 | 219 | 120 | - | 150 | - | 136 | - | 6 | 3 | 3,20 |
| 012 СТО 79814898 129-2009 | 273 | 180 | - | 200 | - | 167 | - | 6 | 3 | 5,15 |
| 014 СТО 79814898 129-2009 | 325 | 180 | - | 200 | - | 197 | - | 6 | 3 | 6,25 |
| 016 СТО 79814898 129-2009 | 377 | 200 | - | 200 | - | 227 | - | 6 | 3 | 6,90 |
| 018 СТО 79814898 129-2009 | 426 | 200 | - | 250 | - | 257 | - | 8 | 3 | 11,50 |
| 020 СТО 79814898 129-2009 | 530 | 240 | - | 250 | - | 320 | - | 8 | 3 | 13,25 |
| 022 СТО 79814898 129-2009 | 630 | 300 | - | 250 | - | 368 | - | 8 | 3 | 16,75 |
| 024 СТО 79814898 129-2009 | 720 | 300 | - | 350 | - | 418 | - | 8 | 3 | 27,20 |
| 026 СТО 79814898 129-2009 | 820 | 370 | 450 | 350 | 400 | 468 | 10 | 8 | 3 | 38,40 |
| 028 СТО 79814898 129-2009 | 920 | 370 | 470 | 350 | 400 | 523 | 12 | 10 | 4 | 45,50 |
| 030 СТО 79814898 129-2009 | 1020 | 470 | 570 | 350 | 400 | 558 | 12 | 10 | 4 | 48,20 |
| 032 СТО 79814898 129-2009 | 1220 | 570 | 670 | 450 | 500 | 643 | 12 | 10 | 4 | 69,50 |
| 034 СТО 79814898 129-2009 | 1420 | 670 | 770 | 450 | 500 | 728 | 12 | 10 | 4 | 73,00 |
| 036 СТО 79814898 129-2009 | 1620 | 670 | 770 | 450 | 500 | 839 | 12 | 10 | 4 | 84,50 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
СТО 79814898 130-2009

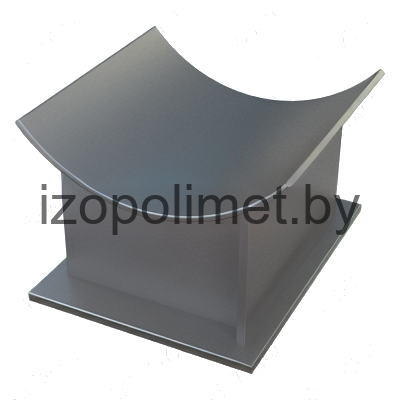

Опоры сварные скользящие, неподвижные и направляющие СТО 79814898 130-2009
СТО 79814898 131-2009

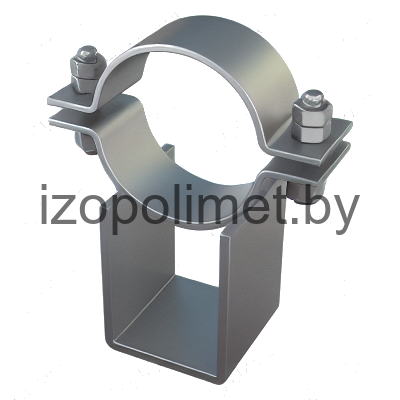

Опоры хомутовые скользящие, неподвижные и направляющие СТО 79814898 131-2009
СТО 79814898 132-2009

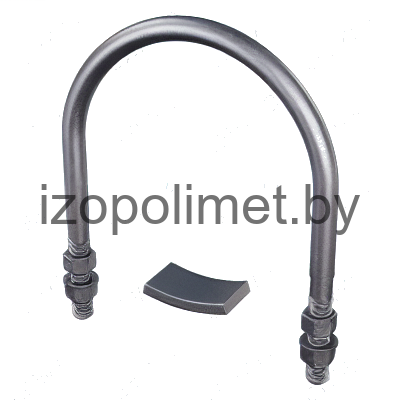

Опоры скользящие и неподвижные с направляющим хомутом СТО 79814898 132-2009
