Опоры хомутовые скользящие, неподвижные и направляющие СТО 79814898 131-2009
Описание изделия
ООО "Изополимет Плюс" изготавливает хомутовые скользящие, неподвижные и направляющие опоры по СТО 79814898 131-2009. Изделия применяются для трубопроводов, где крепление к опоре выполняется хомутом, а тип работы узла задается проектом. В таблице указаны типоразмеры для Ду 57-1020. Высота H составляет 135-700 мм, ширина хомута A - 140-1250 мм, ширина основания b - 60-720 мм, длина L - 80-800 мм. Масса опор - от 1,65 до 336,00 кг.

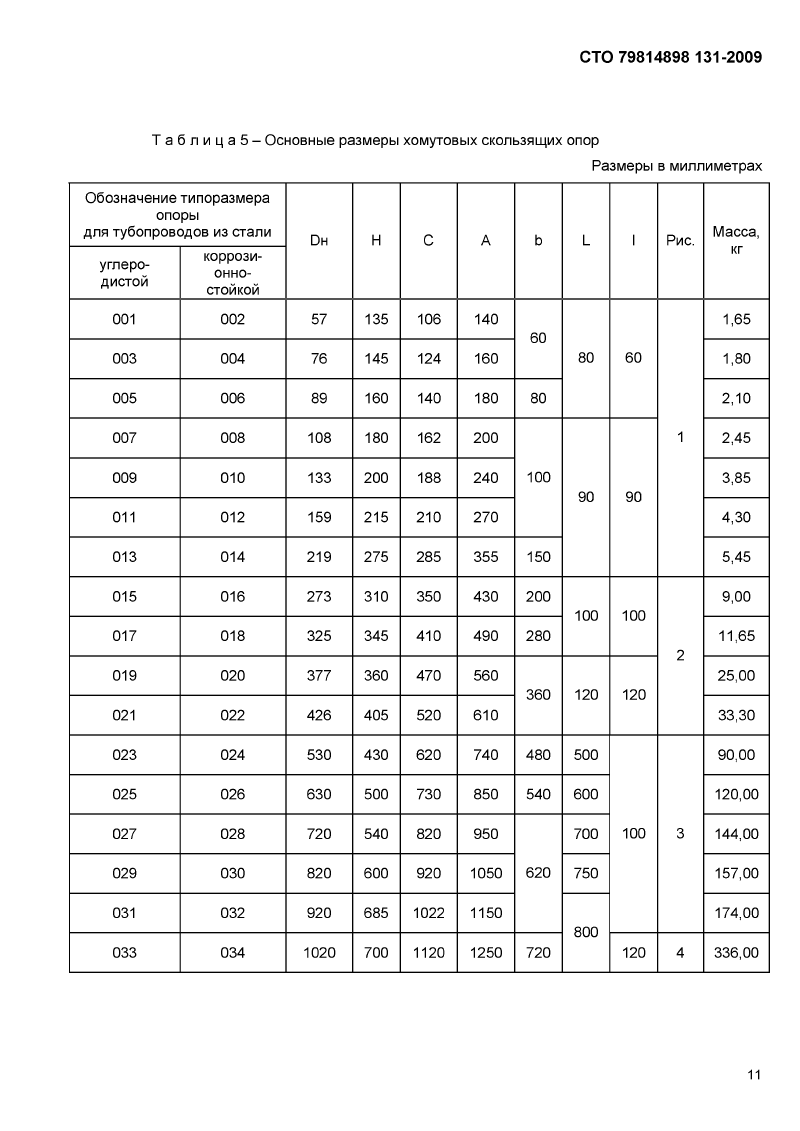

| Обозначение типоразмера опоры для трубопроводов | Ду | Высота Н, в мм | Ширина хомута А, мм | Ширина основания, b мм | Длина L, мм | Масса, кг |
|---|---|---|---|---|---|---|
| К, сталь | ||||||
| 002 | 57 | 135 | 140 | 60 | 80 | 1,65 |
| 004 | 76 | 145 | 160 | 60 | 80 | 1,80 |
| 006 | 89 | 160 | 180 | 80 | 80 | 2,10 |
| 008 | 108 | 180 | 200 | 100 | 90 | 2,45 |
| 010 | 133 | 200 | 240 | 100 | 90 | 3,85 |
| 012 | 159 | 215 | 270 | 100 | 90 | 4,30 |
| 014 | 219 | 275 | 355 | 150 | 90 | 5,45 |
| 016 | 273 | 310 | 430 | 200 | 100 | 9,00 |
| 018 | 325 | 345 | 490 | 280 | 100 | 11,65 |
| 020 | 377 | 360 | 560 | 360 | 120 | 25,00 |
| 022 | 426 | 405 | 610 | 360 | 120 | 33,30 |
| 024 | 530 | 430 | 740 | 480 | 500 | 90,00 |
| 026 | 630 | 500 | 850 | 540 | 600 | 120,00 |
| 028 | 720 | 540 | 950 | 620 | 700 | 144,00 |
| 030 | 820 | 600 | 1050 | 620 | 750 | 157,00 |
| 032 | 920 | 685 | 1150 | 620 | 800 | 174,00 |
| 034 | 1020 | 700 | 1250 | 720 | 800 | 336,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
