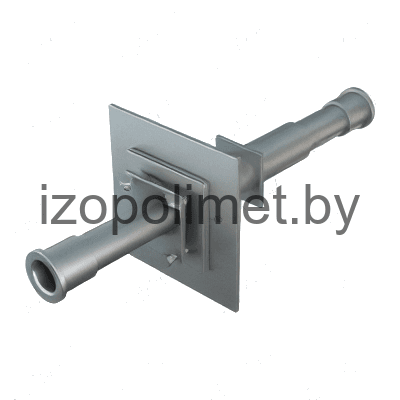

Конструкция пропуска коммуникаций КПК-14

Name: КПК-14
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Сальники для труб

Серия

Серия 03.005-5

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает конструкции пропуска коммуникаций КПК-14 по серии 03.005-5. Таблица содержит 36 исполнений. Размер D указан 17-88,5 мм, D1 - 26,8-101,3 мм, l - 294-494 мм, l1 - 600-800 мм, L - 680-945 мм, B - 420-490 мм. Масса изделий составляет 15,3-35,7 кг.

Обозначение	Размеры, мм						Масса, кг
Обозначение	D	D1	l	l1	L	B	Масса, кг
Т-199.250.20.000-00	17,0	26,8	294	600	680	420	15,3
Т-199.250.20.000-01	17,0	26,8	344	650	730	420	15,4
Т-199.250.20.000-02	17,0	26,8	394	700	780	420	15,6
Т-199.250.20.000-03	17,0	26,8	494	800	880	420	15,8
Т-199.250.20.000-04	21,3	33,5	294	600	690	420	15,8
Т-199.250.20.000-05	21,3	33,5	344	650	740	420	16,0
Т-199.250.20.000-06	21,3	33,5	394	700	790	420	16,2
Т-199.250.20.000-07	26,8	33,5	494	800	890	420	16,6
Т-199.250.20.000-08	26,8	33,5	294	600	700	430	17,1
Т-199.250.20.000-09	26,8	33,5	344	650	750	430	17,3
Т-199.250.20.000-10	26,8	33,5	394	700	800	430	17,5
Т-199.250.20.000-11	26,8	33,5	494	800	900	430	17,9
Т-199.250.20.000-12	33,5	42,3	294	600	700	430	17,9
Т-199.250.20.000-13	33,5	42,3	344	650	750	430	18,1
Т-199.250.20.000-14	33,5	42,3	394	700	800	430	18,4
Т-199.250.20.000-15	33,5	42,3	494	800	900	430	18,9
Т-199.250.20.000-16	42,3	60,0	294	600	720	440	20,2
Т-199.250.20.000-17	42,3	60,0	344	650	770	440	20,6
Т-199.250.20.000-18	42,3	60,0	394	700	820	440	21,1
Т-199.250.20.000-19	48,0	60,0	494	800	920	450	21,9
Т-199.250.20.000-20	48,0	60,0	294	600	720	450	21,8
Т-199.250.20.000-21	48,0	60,0	344	650	770	450	22,3
Т-199.250.20.000-22	48,0	60,0	394	700	820	450	22,7
Т-199.250.20.000-23	48,0	60,0	494	800	920	450	23,6
Т-199.250.20.000-24	60,0	75,5	294	600	720	460	24,9
Т-199.250.20.000-25	60,0	75,5	344	650	770	460	25,5
Т-199.250.20.000-26	60,0	75,5	394	700	820	460	26,1
Т-199.250.20.000-27	60,0	75,5	494	800	920	460	27,3
Т-199.250.20.000-28	75,5	88,5	294	600	740	480	29,4
Т-199.250.20.000-29	75,5	88,5	344	650	790	480	30,2
Т-199.250.20.000-30	75,5	88,5	394	700	840	480	30,9
Т-199.250.20.000-31	75,5	88,5	494	800	940	480	32,5
Т-199.250.20.000-32	88,5	101,3	294	600	745	490	32,1
Т-199.250.20.000-33	88,5	101,3	344	650	795	490	33,1
Т-199.250.20.000-34	88,5	101,3	394	700	845	490	33,9
Т-199.250.20.000-35	88,5	101,3	494	800	945	490	35,7
