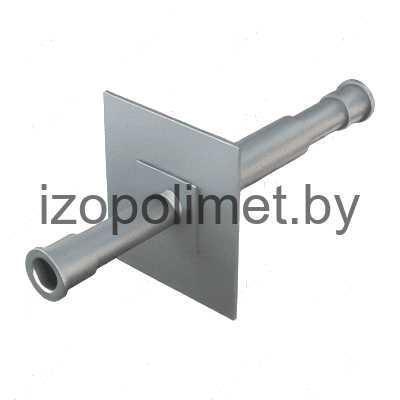

Конструкция пропуска коммуникаций КПК-16

Name: КПК-16
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Сальники для труб

Серия

Серия 03.005-5

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

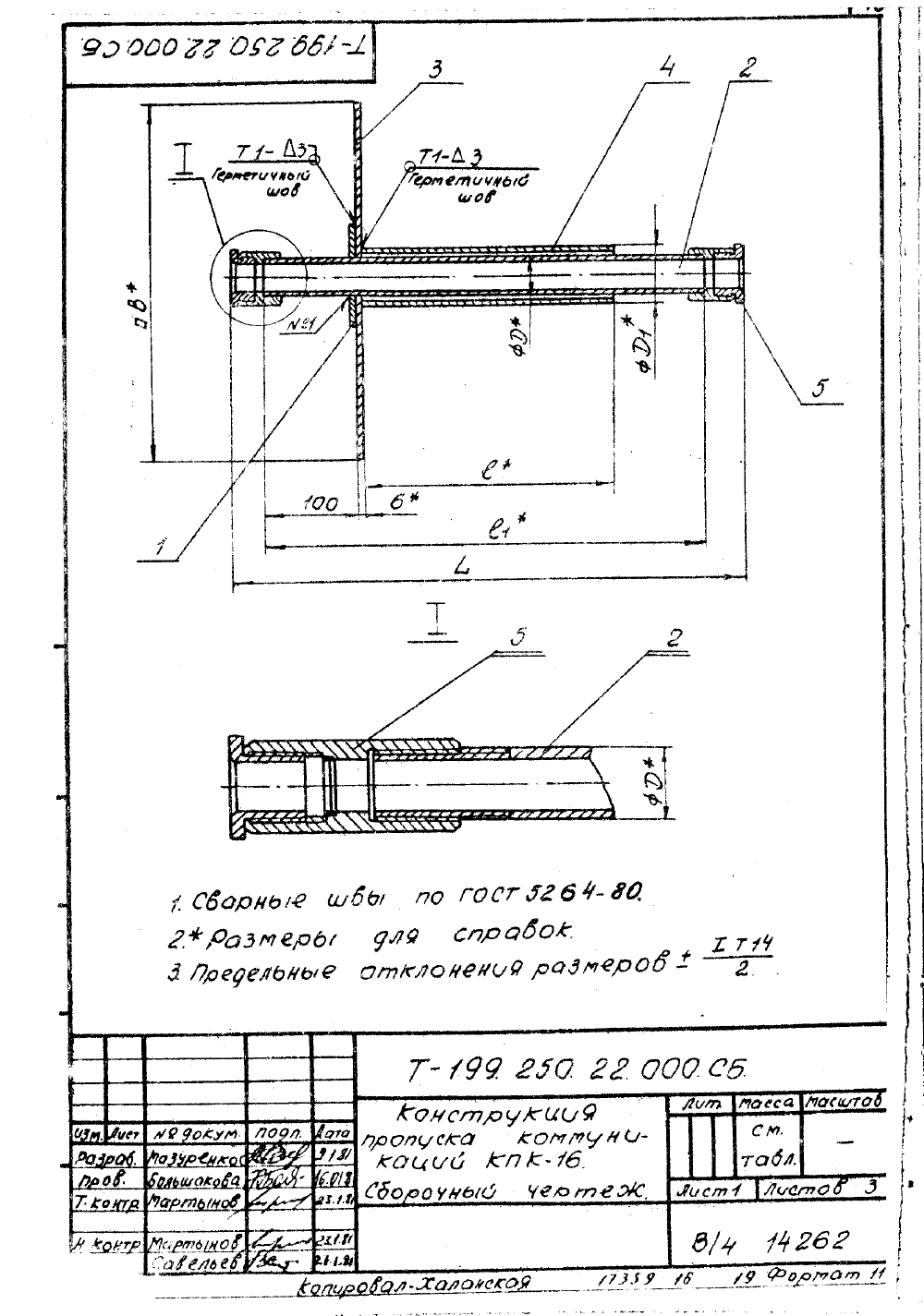

ООО "Изополимет Плюс" изготавливает конструкции пропуска коммуникаций КПК-16 по серии 03.005-5. Таблица содержит 36 исполнений с D 17-88,5 мм и D1 26,8-101,3 мм. Размер l составляет 294-494 мм, l1 - 500-700 мм, L - 580-845 мм, B - 430-500 мм. Масса изделий - 10,5-27,2 кг.

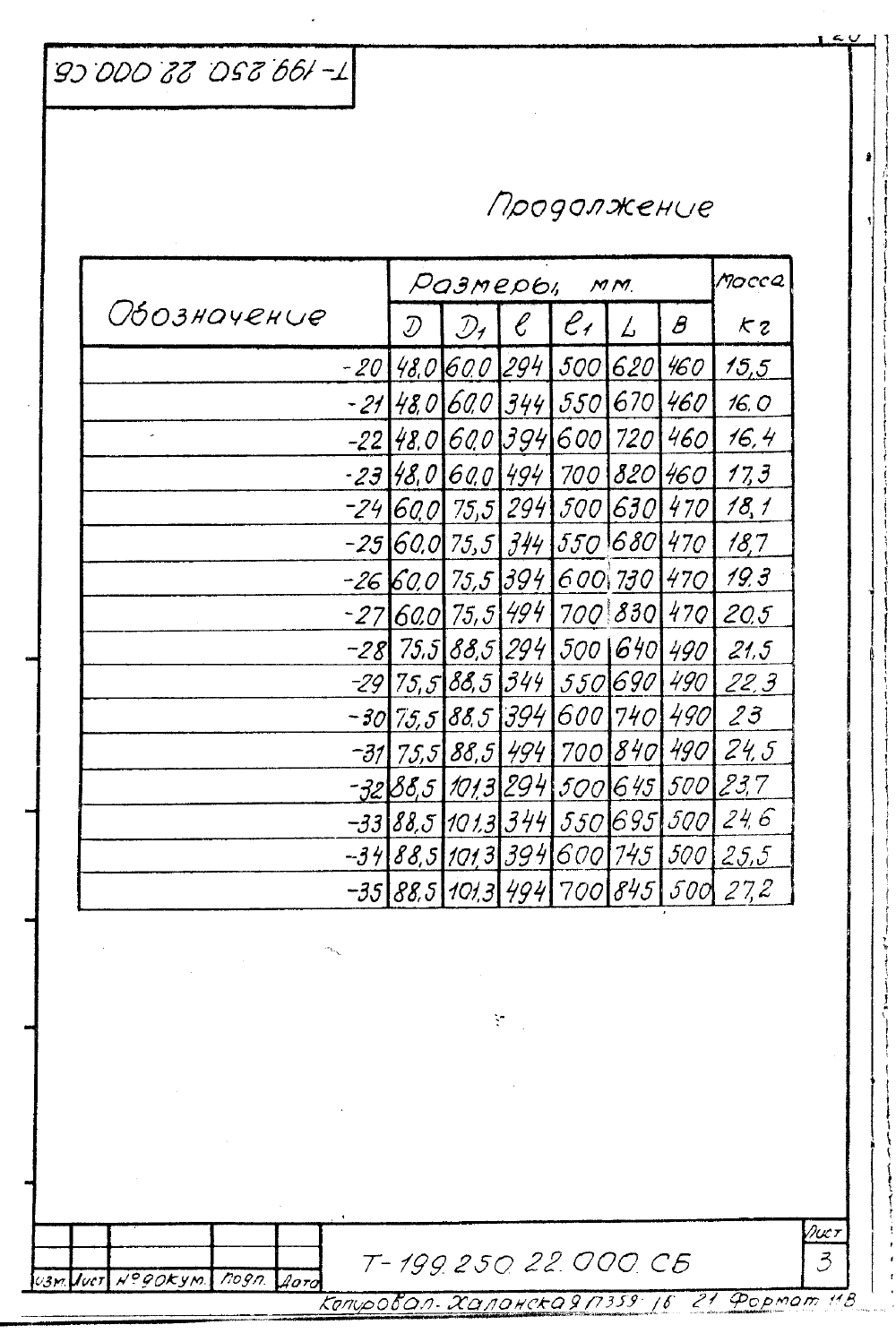

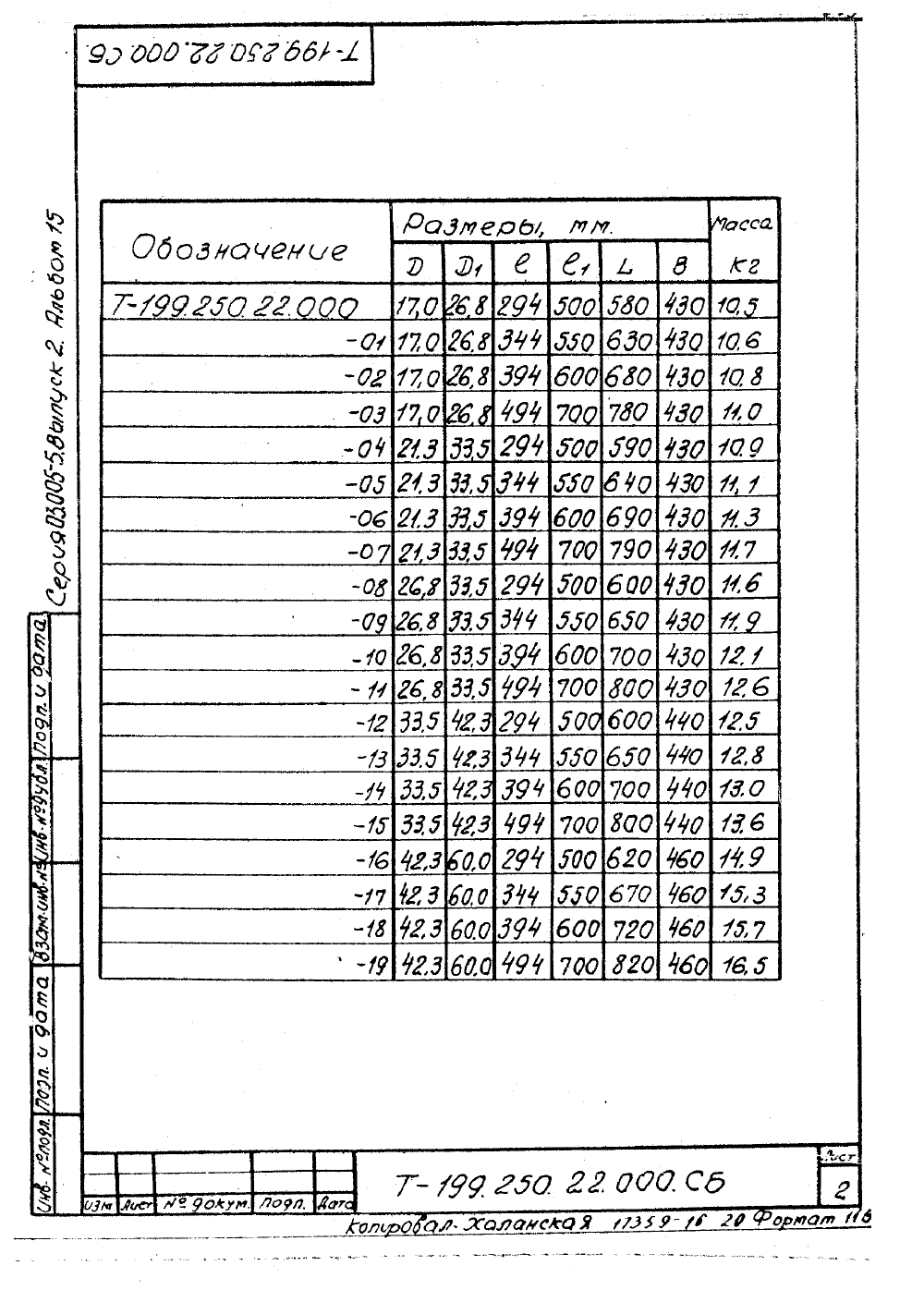

Обозначение	Размеры, мм						10,5
Обозначение	D	D1	l	l1	L	B	10,5
Т-199.250.22.000-00	17,0	26,8	294	500	580	430	10,5
Т-199.250.22.000-01	17,0	26,8	344	550	630	430	10,6
Т-199.250.22.000-02	17,0	26,8	394	600	680	430	10,8
Т-199.250.22.000-03	17,0	33,5	494	700	780	430	11,0
Т-199.250.22.000-04	21,3	33,5	294	500	590	430	10,9
Т-199.250.22.000-05	21,3	33,5	344	550	640	430	11,1
Т-199.250.22.000-06	21,3	33,5	394	600	690	430	11,3
Т-199.250.22.000-07	21,3	33,5	494	700	790	430	11,7
Т-199.250.22.000-08	26,8	33,5	294	500	600	430	11,6
Т-199.250.22.000-09	26,8	33,5	344	550	650	430	11,9
Т-199.250.22.000-10	26,8	33,5	394	600	700	430	12,1
Т-199.250.22.000-11	26,8	33,5	494	700	800	430	12,6
Т-199.250.22.000-12	33,5	42,3	294	500	600	440	12,5
Т-199.250.22.000-13	33,5	42,3	344	550	650	440	12,8
Т-199.250.22.000-14	33,5	42,3	394	600	700	440	13,0
Т-199.250.22.000-15	33,5	42,3	494	700	800	440	13,6
Т-199.250.22.000-16	42,3	60,0	294	500	620	460	14,9
Т-199.250.22.000-17	42,3	60,0	344	550	670	460	15,3
Т-199.250.22.000-18	42,3	60,0	394	600	720	460	15,7
Т-199.250.22.000-19	42,3	60,0	494	700	820	460	16,5
Т-199.250.22.000-20	48,0	60,0	294	500	620	460	15,5
Т-199.250.22.000-21	48,0	60,0	344	550	670	460	16,0
Т-199.250.22.000-22	48,0	60,0	394	600	720	460	16,4
Т-199.250.22.000-23	48,0	60,0	494	700	820	460	17,3
Т-199.250.22.000-24	60,0	75,5	294	500	630	470	18,1
Т-199.250.22.000-25	60,0	75,5	344	550	680	470	18,7
Т-199.250.22.000-26	60,0	75,5	394	600	730	470	19,3
Т-199.250.22.000-27	60,0	75,5	494	700	830	470	20,5
Т-199.250.22.000-28	75,5	88,5	294	500	640	490	21,5
Т-199.250.22.000-29	75,5	88,5	344	550	690	490	22,3
Т-199.250.22.000-30	75,5	88,5	394	600	740	490	23,0
Т-199.250.22.000-31	75,5	88,5	494	700	840	490	24,5
Т-199.250.22.000-32	88,5	101,3	294	500	645	500	23,7
Т-199.250.22.000-33	88,5	101,3	344	550	695	500	24,6
Т-199.250.22.000-34	88,5	101,3	394	600	745	500	25,5
Т-199.250.22.000-35	88,5	101,3	494	700	845	500	27,2
