Закладные изделия МН501-МН516

Name: МН501-МН516
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Закладные детали

Серия

Закладные детали по серии 1.400-15

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

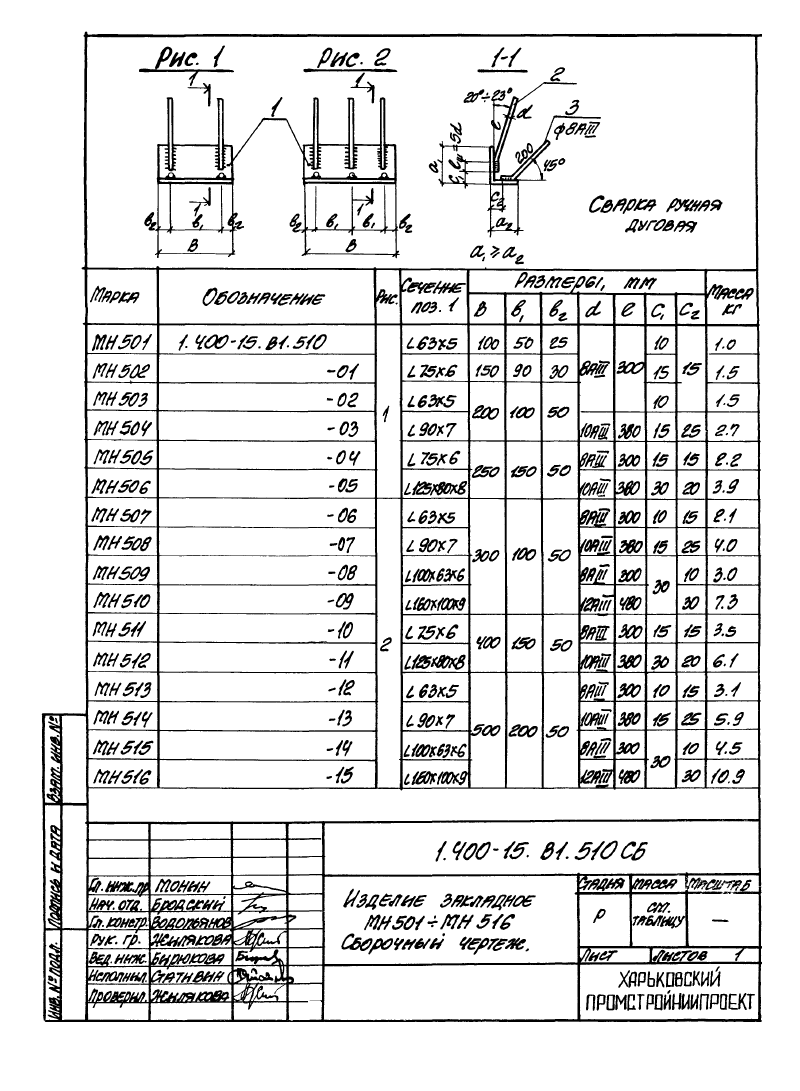

ООО "Изополимет Плюс" изготавливает закладные изделия МН501-МН516 по серии 1.400-15. В таблице приведены 16 исполнений по рисункам 1 и 2. Сечение позиции 1 указано от L63x5 до L160x100x9. Размер B составляет 100-500 мм, в1 - 50-200 мм, в2 - 25-50 мм. Арматура d указана 8AIII и 12AIII, I - 300-480 мм, C1 - 10-30 мм, C2 - 10-30 мм. Масса - 1,0-10,9 кг.

Марка	Обозначение	Рис.	Сечение поз. 1	Размеры, мм							Масса, кг
Марка	Обозначение	Рис.	Сечение поз. 1	B	в1	в2	d	I	C1	C2	Масса, кг
МН501	1.400-15.В1.510	1	L63x5	100	50	25	8AIII	300	10	15	1,0
МН502	-01	1	L75x6	150	90	30	8AIII	300	15	15	1,5
МН503	-02	1	L63x5	200	100	50	8AIII	300	10	15	1,5
МН504	-03	1	L90x7	200	100	50	10AIII	380	15	25	2,7
МН505	-04	1	L75x6	250	150	50	8AIII	300	15	15	2,2
МН506	-05	1	L125x80x8	250	150	50	10AIII	380	30	20	3,9
МН507	-06	2	L63x5	300	100	50	8AIII	300	10	15	2,1
МН508	-07	2	L90x7	300	100	50	10AIII	380	15	25	4,0
МН509	-08	2	L100x63x6	300	100	50	8AIII	300	30	10	3,0
МН510	-09	2	L160x100x9	300	100	50	12AIII	480	30	30	7,3
МН511	-10	2	L75x6	400	150	50	8AIII	300	15	15	3,5
МН512	-11	2	L125x80x8	400	150	50	10AIII	380	30	20	6,1
МН513	-12	2	L63x5	500	200	50	8AIII	300	10	15	3,1
МН514	-13	2	L90x7	500	200	50	10AIII	380	15	25	5,9
МН515	-14	2	L100x63x6	500	200	50	8AIII	300	30	10	4,5
МН516	-15	2	L160x100x9	500	200	50	12AIII	480	30	30	10,9
