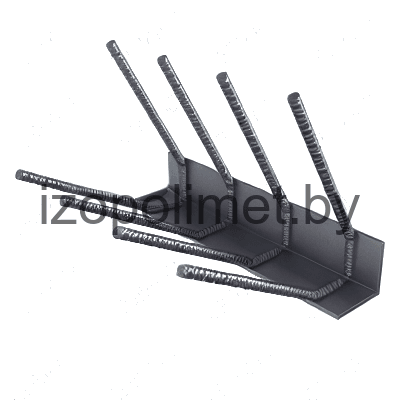

Закладные изделия МН549-МН557
Категория
Закладные детали
Серия
Закладные детали по серии 1.400-15
Базовая стоимость
от 10 руб
Описание изделия

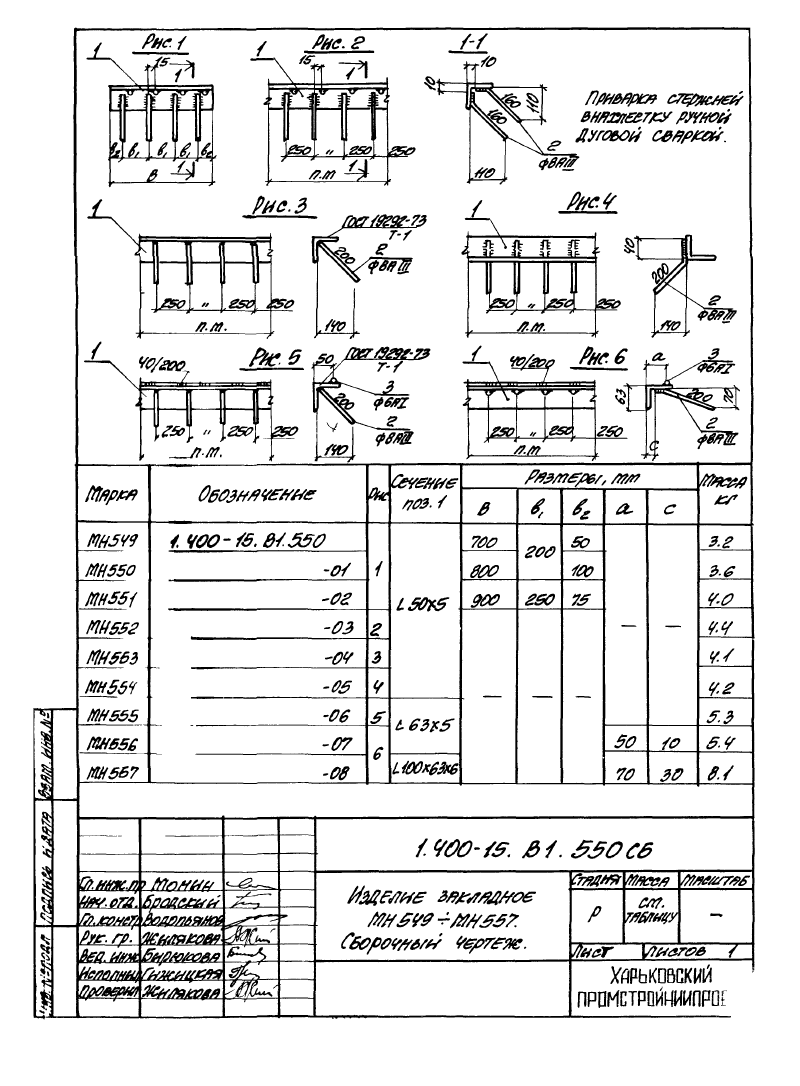

ООО "Изополимет Плюс" изготавливает закладные изделия МН549-МН557 по серии 1.400-15. В таблице приведены 9 исполнений по рисункам 1-6. Сечение позиции 1 указано L50x5 и L100x63x6. Для отдельных исполнений приведены размеры B 700-900 мм, в1 200-250 мм, в2 50-100 мм; также указаны a 50-70 мм и c 10-30 мм. Масса изделий составляет 3,2-8,1 кг.
| Марка | Обозначение | Рис. | Сечение поз. 1 | Размеры, мм | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|---|
| B | в1 | в2 | а | с | |||||
| МН549 | 1.400-15.В1.550 | 1 | L50x5 | 700 | 200 | 50 | - | - | 3,2 |
| МН550 | -01 | 1 | L50x5 | 800 | 200 | 100 | - | - | 3,6 |
| МН551 | -02 | 1 | L50x5 | 900 | 250 | 75 | - | - | 4,0 |
| МН552 | -03 | 2 | L50x5 | - | - | - | - | - | 4,4 |
| МН553 | -04 | 3 | L50x5 | - | - | - | - | - | 4,1 |
| МН554 | -05 | 4 | L50x5 | - | - | - | - | - | 4,2 |
| МН555 | -06 | 5 | L63x5 | - | - | - | - | - | 5,3 |
| МН556 | -07 | 6 | L63x5 | - | - | - | 50 | 10 | 5,4 |
| МН557 | -08 | 6 | L100x63x6 | - | - | - | 70 | 30 | 8,1 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
