Закладные изделия МН523-МН534

Name: МН523-МН534
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Закладные детали

Серия

Закладные детали по серии 1.400-15

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

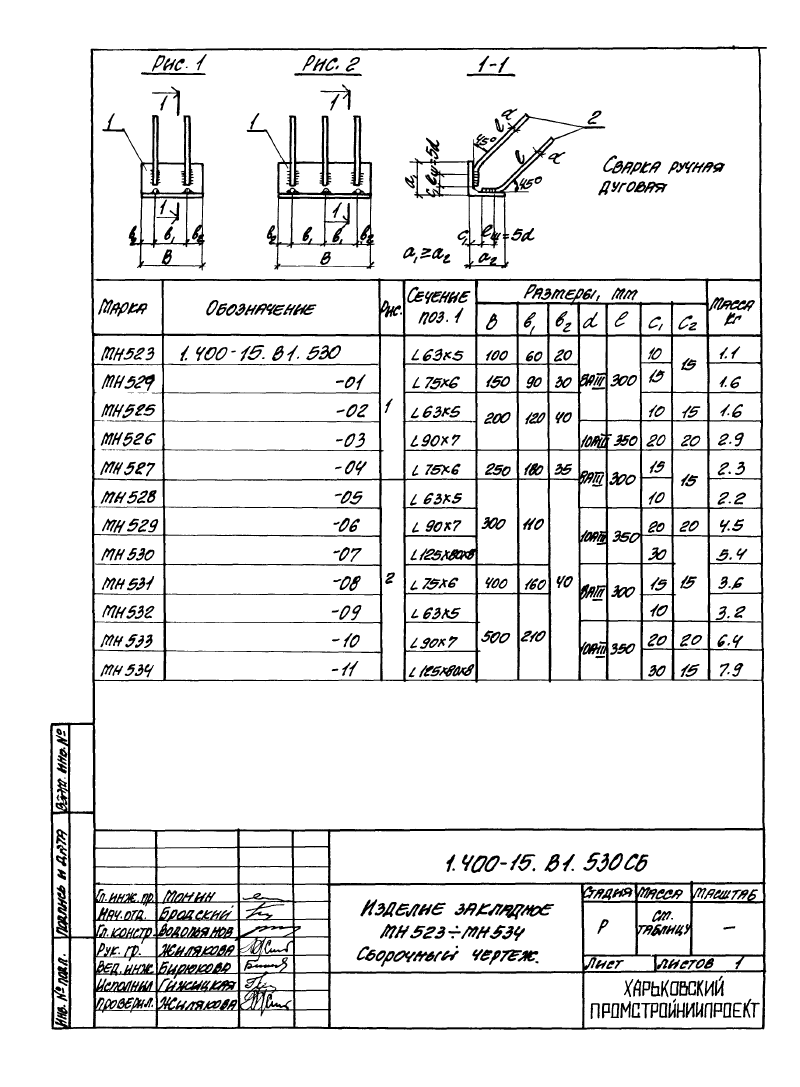

ООО "Изополимет Плюс" изготавливает закладные изделия МН523-МН534 по серии 1.400-15. В таблице указаны 12 исполнений по рисункам 1 и 2. Сечение позиции 1 приведено от L63x5 до L125x80x8. Размер B составляет 100-500 мм, в1 - 60-210 мм, в2 - 20-40 мм. Арматура d указана 8AIII и 10AIII, I - 300-350 мм, C1 - 10-30 мм, C2 - 15-20 мм. Масса - 1,1-7,9 кг.

Марка	Обозначение	Рис.	Сечение поз. 1	Размеры. мм							Масса, кг
Марка	Обозначение	Рис.	Сечение поз. 1	B	в 1	в 2	d	I	C 1	C 2	Масса, кг
МН523	1.400-15.В1.530	1	L63x5	100	60	20	8AIII	300	10	15	1,1
МН524	-01	1	L75x6	150	90	30	8AIII	300	15	15	1,6
МН525	-02	1	L63x5	200	120	40	8AIII	300	10	15	1,6
МН526	-03	1	L90x7	200	120	40	10AIII	350	20	20	2,9
МН527	-04	1	L75x6	250	180	35	8AIII	300	15	15	2,3
МН528	-05	2	L63x5	300	110	40	8AIII	300	10	15	2,2
МН529	-06	2	L90x7	300	110	40	10AIII	350	20	20	4,5
МН530	-07	2	L125x80x8	300	110	40	10AIII	350	30	15	5,4
МН531	-08	2	L75x6	400	160	40	8AIII	300	15	15	3,6
МН532	-09	2	L63x5	500	210	40	8AIII	300	10	15	3,2
МН533	-10	2	L90x7	500	210	40	10AIII	350	20	20	6,4
МН534	-11	2	L125x80x8	500	210	40	10AIII	350	30	15	7,9
