Закладные изделия МН601-МН617

Name: МН601-МН617
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Закладные детали

Серия

Закладные детали по серии 1.400-15

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

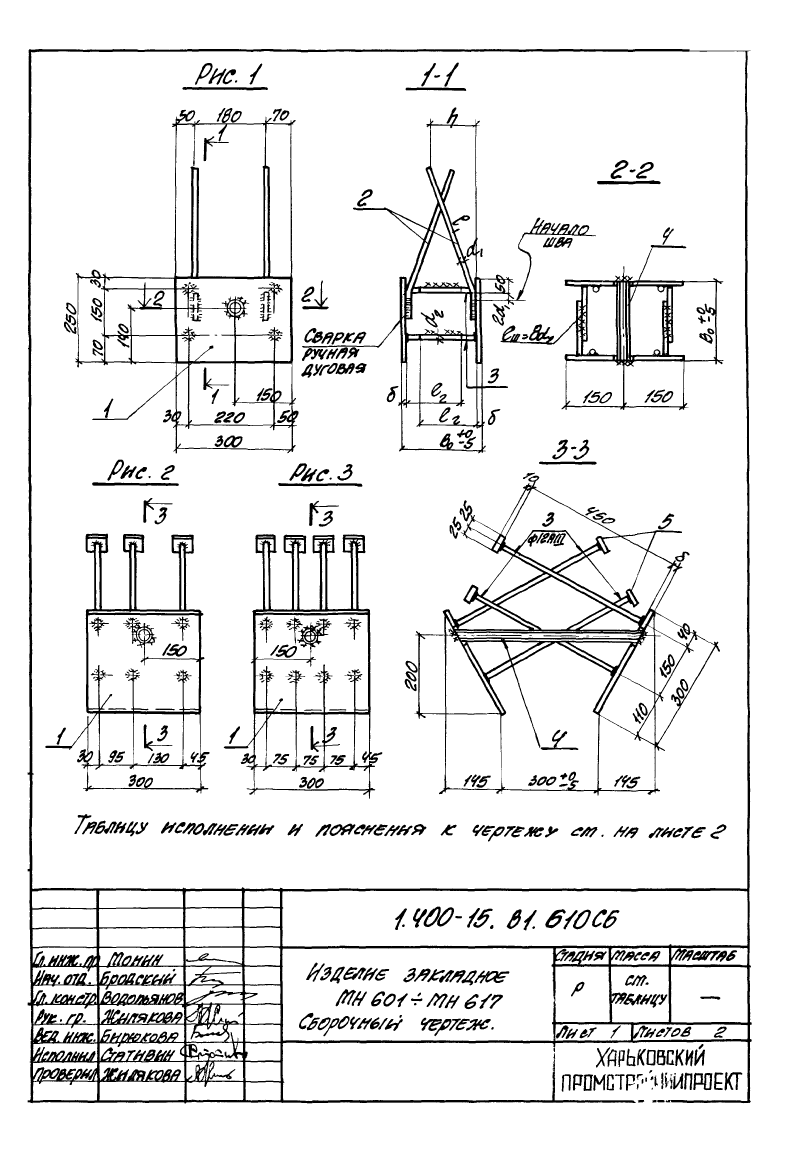

ООО "Изополимет Плюс" изготавливает закладные изделия МН601-МН617 по серии 1.400-15. В таблице приведены 17 исполнений по рисункам 1-3. Размер B указан 200-400 мм, δ - 8-12 мм. Арматура d1 - 12AIII, l1 - 200-840 мм, h - 80-310 мм, d2 - 10AIII, l2 - 140-240 мм. Масса изделий находится в диапазоне 11,5-27,5 кг.

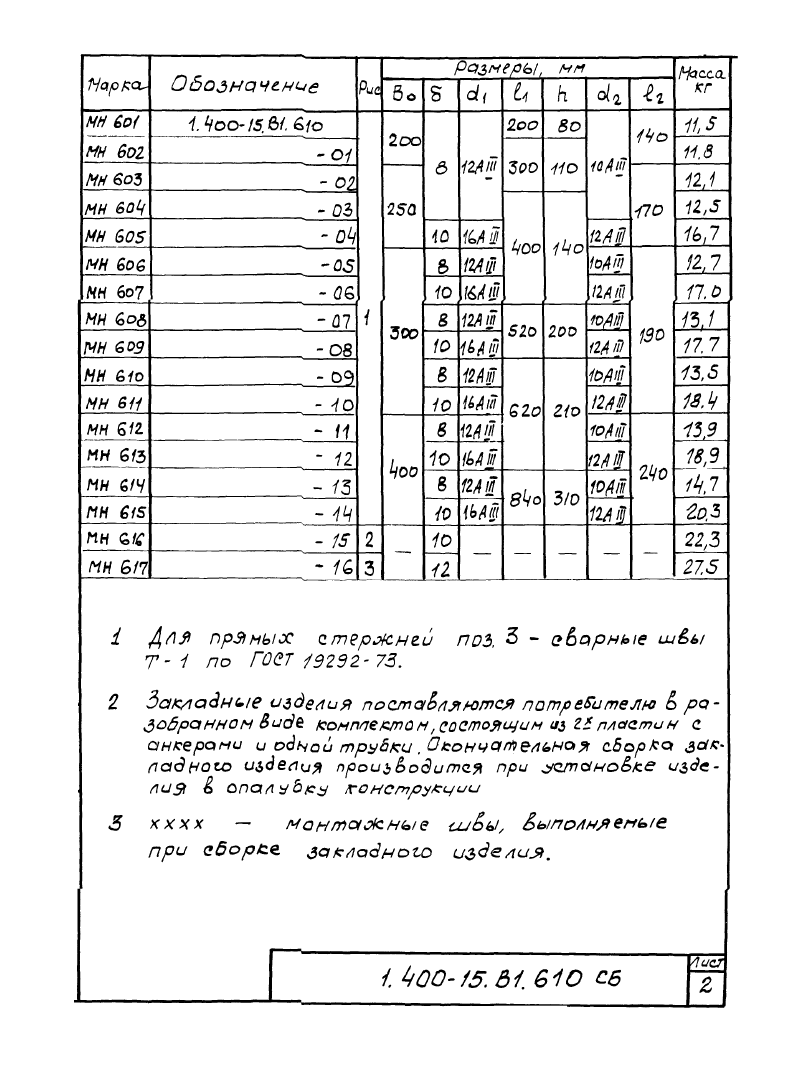

Марка	Обозначение	Рис.	Размеры, мм							Масса, кг
Марка	Обозначение	Рис.	B	δ	d1	l1	h	d2	l2	Масса, кг
МН601	1.400-15.В1.550	1	200	8	12AIII	200	80	10AIII	140	11.5
МН602	-01	1	200	8	12AIII	300	110	10AIII	140	11.8
МН603	-02	1	250	8	12AIII	300	110	10AIII	170	12.1
МН604	-03	1	250	8	12AIII	400	140	10AIII	170	12.5
МН605	-04	1	250	10	16AIII	400	140	12AIII	170	16.7
МН606	-05	1	300	8	12AIII	400	140	10AIII	190	12.7
МН607	-06	1	300	10	16AIII	400	140	12AIII	190	17.0
МН608	-07	1	300	8	12AIII	520	200	10AIII	190	13.1
МН609	-08	1	300	10	16AIII	520	200	12AIII	190	17.7
МН610	-09	1	300	8	12AIII	620	210	10AIII	190	13.5
МН611	-10	1	300	10	16AIII	620	210	12AIII	190	18.4
МН612	-11	1	400	8	12AIII	620	210	10AIII	240	13.9
МН613	-12	1	400	10	16AIII	620	210	12AIII	240	18.9
МН614	-13	1	400	8	12AIII	840	310	10AIII	240	14.7
МН615	-14	1	400	10	16AIII	840	310	12AIII	240	20.3
МН616	-15	2	-	10	-	-	-	-	-	22.3
МН617	-16	3	-	12	-	-	-	-	-	27.5
