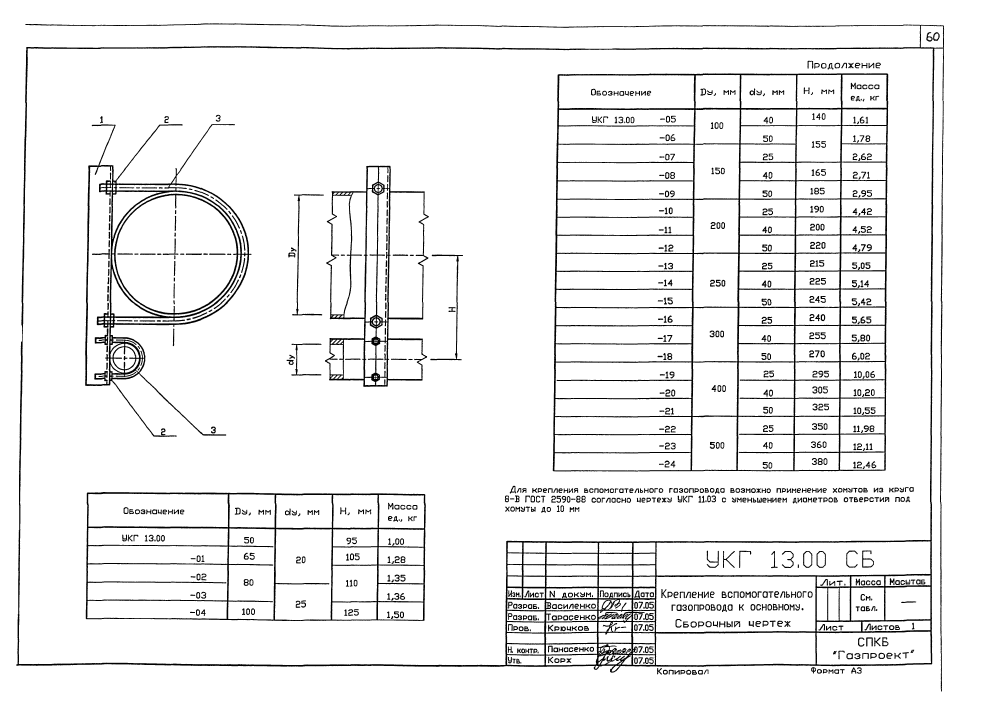

Крепление вертикального газопровода УКГ 13.00
Описание изделия
ООО "Изополимет Плюс" изготавливает крепления вертикального газопровода УКГ 13.00 серии 5.905-18-05. Изделие применяется для Ду 50-500 мм. Таблица содержит 25 исполнений с dу 20-50 мм и высотой H 95-380 мм. Масса единицы находится в диапазоне 1-12,46 кг. Конкретное исполнение подбирается по Ду, dу и высоте узла.
| Обозначение | Ду, мм | dу, мм | Н, мм | Масса ед., кг |
|---|---|---|---|---|
| УКГ 13.00 | 50 | 20 | 95 | 1 |
| УКГ 13.00-01 | 65 | 20 | 105 | 1,28 |
| УКГ 13.00-02 | 80 | 20 | 110 | 1,35 |
| УКГ 13.00-03 | 80 | 25 | 110 | 1,36 |
| УКГ 13.00-04 | 100 | 25 | 125 | 1,5 |
| УКГ 13.00-05 | 100 | 40 | 140 | 1,61 |
| УКГ 13.00-06 | 100 | 50 | 155 | 1,78 |
| УКГ 13.00-07 | 150 | 25 | 155 | 2,62 |
| УКГ 13.00-08 | 150 | 40 | 165 | 2,71 |
| УКГ 13.00-09 | 150 | 50 | 185 | 2,95 |
| УКГ 13.00-10 | 200 | 25 | 190 | 4,42 |
| УКГ 13.00-11 | 200 | 40 | 200 | 4,52 |
| УКГ 13.00-12 | 200 | 50 | 220 | 4,79 |
| УКГ 13.00-13 | 250 | 25 | 215 | 5,05 |
| УКГ 13.00-14 | 250 | 40 | 225 | 5,14 |
| УКГ 13.00-15 | 250 | 50 | 245 | 5,42 |
| УКГ 13.00-16 | 300 | 25 | 240 | 5,65 |
| УКГ 13.00-17 | 300 | 40 | 255 | 5,8 |
| УКГ 13.00-18 | 300 | 50 | 270 | 6,02 |
| УКГ 13.00-19 | 400 | 25 | 295 | 10,06 |
| УКГ 13.00-20 | 400 | 40 | 305 | 10,2 |
| УКГ 13.00-21 | 400 | 50 | 325 | 10,55 |
| УКГ 13.00-22 | 500 | 25 | 350 | 11,98 |
| УКГ 13.00-23 | 500 | 40 | 360 | 12,11 |
| УКГ 13.00-24 | 500 | 50 | 380 | 12,46 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
