Крепление газопровода УКГ 14.00
Описание изделия

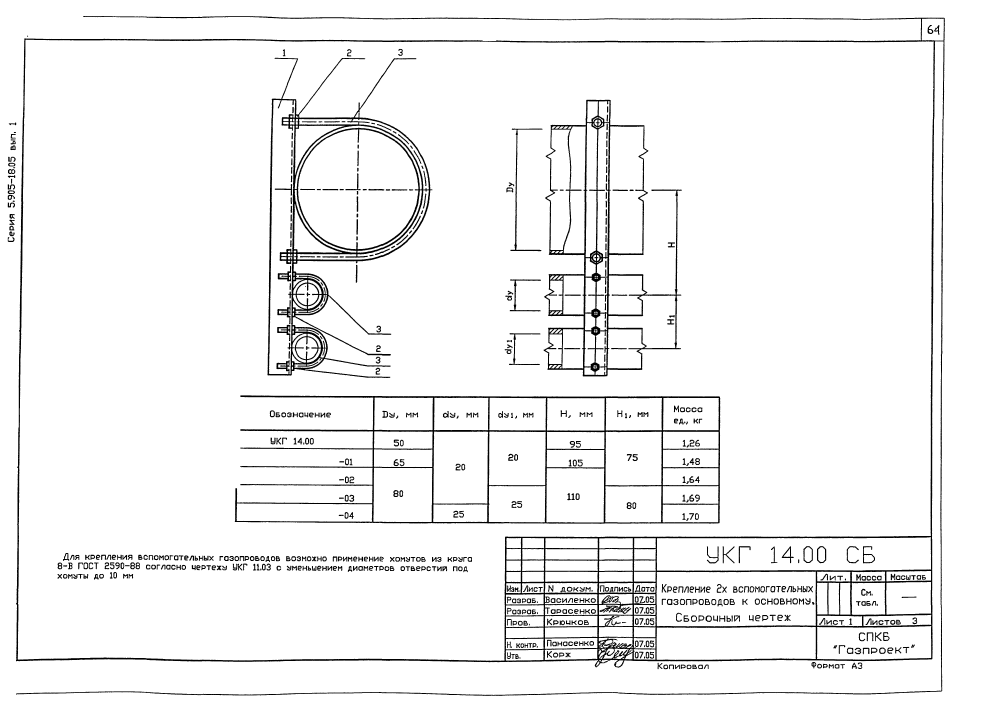

ООО "Изополимет Плюс" изготавливает крепления газопровода УКГ 14.00 серии 5.905-18-05. Изделие применяется для Ду 50-500 мм и сочетаний dу и dу1 20-50 мм. В таблице приведены 47 исполнений. Размер H находится в пределах 95-375 мм, H1 - 75-375 мм. Масса единицы составляет 1,26-13,55 кг. Узел выбирается по диаметрам и проектной высоте.
| Обозначение | Ду, мм | dу, мм | dу₁, мм | Н, мм | Н₁, мм | Масса ед., кг |
|---|---|---|---|---|---|---|
| УКГ 14.00 | 50 | 20 | 20 | 95 | 75 | 1,26 |
| УКГ 14.00-01 | 65 | 20 | 20 | 105 | 75 | 1,48 |
| УКГ 14.00-02 | 80 | 20 | 20 | 110 | 75 | 1,64 |
| УКГ 14.00-03 | 80 | 20 | 25 | 110 | 80 | 1,69 |
| УКГ 14.00-04 | 80 | 25 | 25 | 110 | 80 | 1,7 |
| УКГ 14.00-05 | 100 | 25 | 25 | 125 | 80 | 1,82 |
| УКГ 14.00-06 | 100 | 40 | 25 | 130 | 90 | 1,89 |
| УКГ 14.00-07 | 100 | 50 | 25 | 140 | 95 | 2,04 |
| УКГ 14.00-08 | 100 | 40 | 40 | 130 | 95 | 1,94 |
| УКГ 14.00-09 | 100 | 50 | 40 | 140 | 105 | 2,19 |
| УКГ 14.00-10 | 100 | 50 | 50 | 140 | 110 | 2,28 |
| УКГ 14.00-11 | 150 | 25 | 25 | 155 | 80 | 3,06 |
| УКГ 14.00-12 | 150 | 40 | 25 | 165 | 90 | 3,17 |
| УКГ 14.00-13 | 150 | 50 | 25 | 175 | 95 | 3,34 |
| УКГ 14.00-14 | 150 | 40 | 40 | 165 | 95 | 3,24 |
| УКГ 14.00-15 | 150 | 50 | 40 | 175 | 105 | 3,42 |
| УКГ 14.00-16 | 150 | 50 | 50 | 175 | 110 | 3,57 |
| УКГ 14.00-17 | 200 | 25 | 25 | 195 | 80 | 4,98 |
| УКГ 14.00-18 | 200 | 40 | 25 | 200 | 90 | 5,06 |
| УКГ 14.00-19 | 200 | 50 | 25 | 210 | 95 | 5,26 |
| УКГ 14.00-20 | 200 | 40 | 40 | 200 | 95 | 5,15 |
| УКГ 14.00-21 | 200 | 50 | 40 | 210 | 105 | 5,37 |
| УКГ 14.00-22 | 200 | 50 | 50 | 210 | 110 | 5,6 |
| УКГ 14.00-23 | 250 | 25 | 25 | 220 | 220 | 5,62 |
| УКГ 14.00-24 | 250 | 40 | 25 | 225 | 225 | 5,69 |
| УКГ 14.00-25 | 250 | 50 | 25 | 235 | 235 | 5,9 |
| УКГ 14.00-26 | 250 | 40 | 40 | 225 | 225 | 5,79 |
| УКГ 14.00-27 | 250 | 50 | 40 | 235 | 235 | 6 |
| УКГ 14.00-28 | 250 | 50 | 50 | 235 | 235 | 6,18 |
| УКГ 14.00-29 | 300 | 25 | 25 | 245 | 245 | 6,23 |
| УКГ 14.00-30 | 300 | 40 | 25 | 255 | 255 | 6,36 |
| УКГ 14.00-31 | 300 | 50 | 25 | 260 | 260 | 6,51 |
| УКГ 14.00-32 | 300 | 40 | 40 | 255 | 255 | 6,44 |
| УКГ 14.00-33 | 300 | 50 | 40 | 260 | 260 | 6,38 |
| УКГ 14.00-34 | 300 | 50 | 50 | 260 | 260 | 6,79 |
| УКГ 14.00-35 | 400 | 25 | 25 | 305 | 305 | 10,94 |
| УКГ 14.00-36 | 400 | 40 | 25 | 310 | 310 | 11,03 |
| УКГ 14.00-37 | 400 | 50 | 25 | 320 | 320 | 11,29 |
| УКГ 14.00-38 | 400 | 40 | 40 | 310 | 310 | 11,18 |
| УКГ 14.00-39 | 400 | 50 | 40 | 320 | 320 | 11,42 |
| УКГ 14.00-40 | 400 | 50 | 50 | 320 | 320 | 11,62 |
| УКГ 14.00-41 | 500 | 25 | 25 | 360 | 360 | 12,83 |
| УКГ 14.00-42 | 500 | 40 | 25 | 365 | 365 | 12,94 |
| УКГ 14.00-43 | 500 | 50 | 25 | 375 | 375 | 13,2 |
| УКГ 14.00-44 | 500 | 40 | 40 | 365 | 365 | 13,07 |
| УКГ 14.00-45 | 500 | 50 | 40 | 375 | 375 | 13,33 |
| УКГ 14.00-46 | 500 | 50 | 50 | 375 | 375 | 13,55 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
