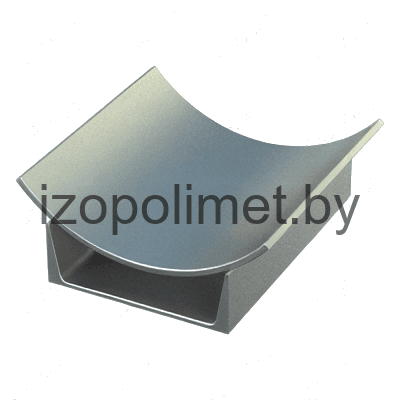

Опора неподвижная УКГ 16.00
Описание изделия

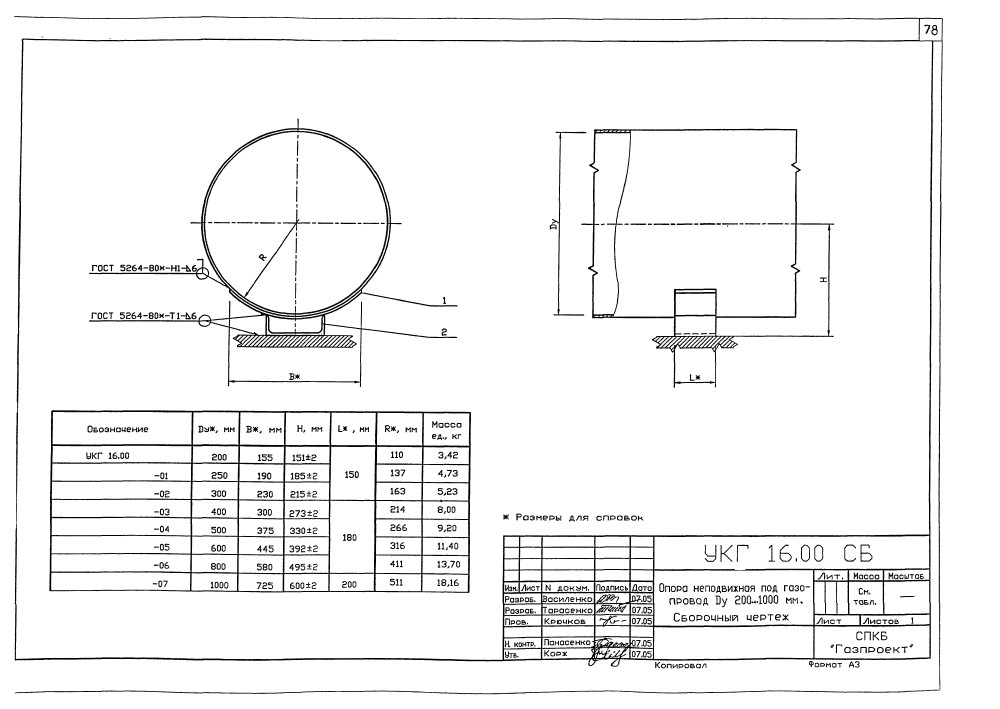

ООО "Изополимет Плюс" изготавливает неподвижные опоры УКГ 16.00 серии 5.905-18-05 для узлов крепления газопроводов. Изделие применяется для Ду 200-1000 мм. В таблице приведены 8 исполнений. Размер B составляет 155-725 мм, H задан с допуском, L - 150-200 мм, R - 110-511 мм. Масса единицы находится в диапазоне 3,42-18,16 кг.
| Обозначение | Ду, мм | В, мм | Н, мм | L, мм | R, мм | Масса ед., кг |
|---|---|---|---|---|---|---|
| УКГ 16.00 | 200 | 155 | 151±2 | 150 | 110 | 3,42 |
| УКГ 16.00-01 | 250 | 190 | 185±2 | 150 | 137 | 4,73 |
| УКГ 16.00-02 | 300 | 230 | 215±2 | 150 | 163 | 5,23 |
| УКГ 16.00-03 | 400 | 300 | 273±2 | 180 | 214 | 8 |
| УКГ 16.00-04 | 500 | 375 | 330±2 | 180 | 266 | 9,2 |
| УКГ 16.00-05 | 600 | 445 | 392±2 | 180 | 316 | 11,4 |
| УКГ 16.00-06 | 800 | 580 | 495±2 | 180 | 411 | 13,7 |
| УКГ 16.00-07 | 1000 | 725 | 600±2 | 200 | 511 | 18,16 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
УКГ 7.00
Крепление горизонтального газопровода УКГ 7.00
УКГ 8.00
Крепление горизонтального газопровода УКГ 8.00
УКГ 9.00
Крепление вертикального газопровода УКГ 9.00
УКГ 10.00
Крепление горизонтального газопровода УКГ 10.00
УКГ 11.00
Крепление газопровода УКГ 11.00
УКГ 12.00
Крепление горизонтального газопровода УКГ 12.00
УКГ 13.00
Крепление вертикального газопровода УКГ 13.00
УКГ 14.00
Крепление газопровода УКГ 14.00
УКГ 15.00
Крепление газопровода УКГ 15.00

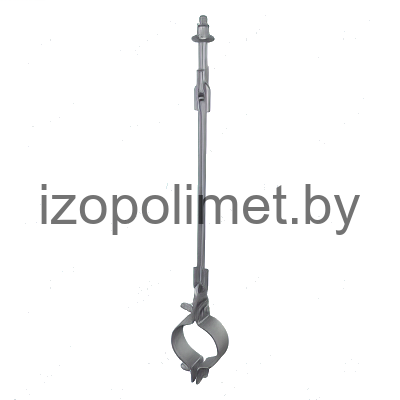

УКГ 17.00
Подвеска с одной тягой УКГ 17.00

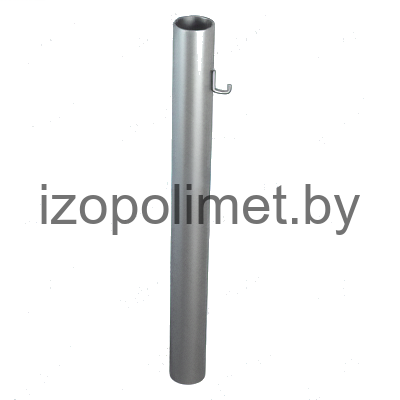

УКГ 18.00
