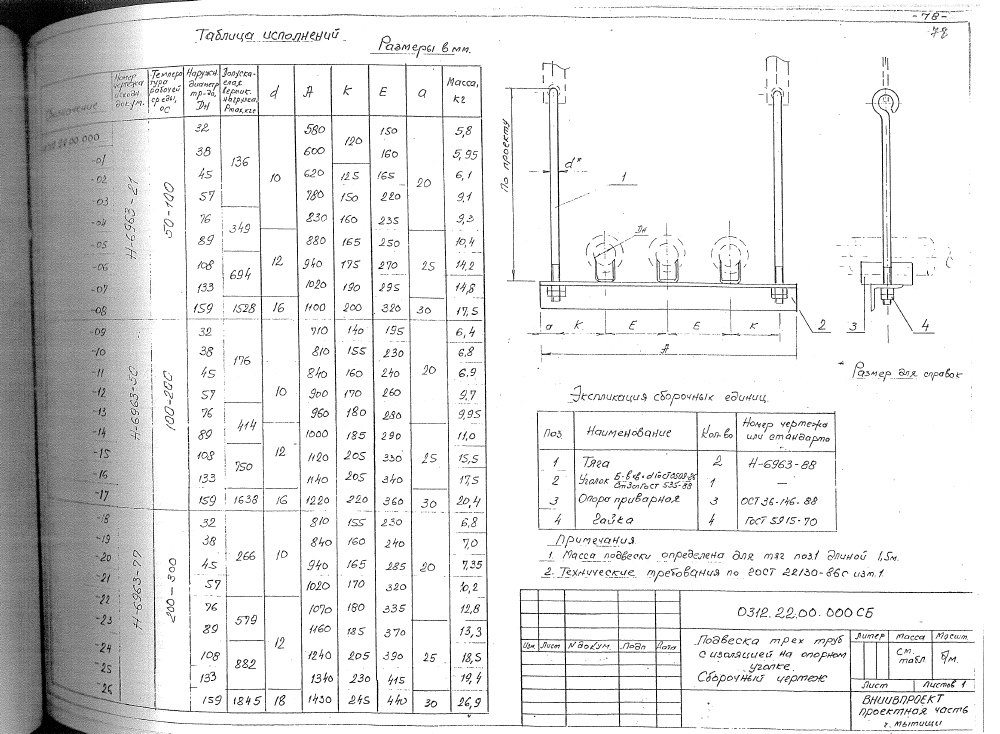

Подвеска трех труб с изоляцией. СБ 0312.22.00.000
Описание изделия
ООО "Изополимет Плюс" изготавливает подвески трех труб с изоляцией 0312.22.00.000 по каталогу №0312. Изделие применяется для трех изолированных стальных трубопроводов на Ру до 10 МПа. В таблице указаны 27 исполнений для Дн 32-159 мм и температур 50-300 °C. Допустимая вертикальная нагрузка Pmax составляет 136-1845 кгс, d - 10-18 мм, A - 580-1430 мм, K - 120-245 мм, E - 150-440 мм. Масса - 5,80-26,90 кг.
| Обозначение | Дн | Температура наружной среды °С | Допустимая вертикальная нагрузка Pmax, (кгс) | d | A | K | E | a | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 0312.22.00.000 | 32 | 50-100 | 136 | 10 | 580 | 120 | 150 | 20 | 5,80 |
| 0312.22.00.000-01 | 38 | 50-100 | 136 | 10 | 600 | 120 | 160 | 20 | 5,95 |
| 0312.22.00.000-02 | 45 | 50-100 | 136 | 10 | 620 | 125 | 165 | 20 | 6,10 |
| 0312.22.00.000-03 | 57 | 50-100 | 136 | 10 | 780 | 150 | 220 | 20 | 9,10 |
| 0312.22.00.000-04 | 76 | 50-100 | 349 | 10 | 830 | 160 | 235 | 20 | 9,30 |
| 0312.22.00.000-05 | 89 | 50-100 | 349 | 12 | 880 | 165 | 250 | 25 | 10,40 |
| 0312.22.00.000-06 | 108 | 50-100 | 694 | 12 | 940 | 175 | 270 | 25 | 14,20 |
| 0312.22.00.000-07 | 133 | 50-100 | 694 | 12 | 1020 | 190 | 295 | 25 | 14,80 |
| 0312.22.00.000-08 | 159 | 50-100 | 1528 | 16 | 1100 | 200 | 320 | 30 | 17,50 |
| 0312.22.00.000-09 | 32 | 100-200 | 176 | 10 | 710 | 140 | 195 | 20 | 6,40 |
| 0312.22.00.000-10 | 38 | 100-200 | 176 | 10 | 810 | 155 | 230 | 20 | 6,80 |
| 0312.22.00.000-11 | 45 | 100-200 | 176 | 10 | 840 | 160 | 240 | 20 | 6,90 |
| 0312.22.00.000-12 | 57 | 100-200 | 176 | 10 | 900 | 170 | 260 | 20 | 9,70 |
| 0312.22.00.000-13 | 76 | 100-200 | 414 | 10 | 960 | 180 | 280 | 20 | 9,95 |
| 0312.22.00.000-14 | 89 | 100-200 | 414 | 12 | 1000 | 185 | 290 | 25 | 11,00 |
| 0312.22.00.000-15 | 108 | 100-200 | 750 | 12 | 1120 | 205 | 330 | 25 | 15,50 |
| 0312.22.00.000-16 | 133 | 100-200 | 750 | 12 | 1140 | 205 | 340 | 25 | 17,50 |
| 0312.22.00.000-17 | 159 | 100-200 | 1638 | 16 | 1220 | 220 | 360 | 30 | 20,40 |
| 0312.22.00.000-18 | 32 | 200-300 | 266 | 10 | 810 | 155 | 230 | 20 | 6,80 |
| 0312.22.00.000-19 | 38 | 200-300 | 266 | 10 | 840 | 160 | 240 | 20 | 7,00 |
| 0312.22.00.000-20 | 45 | 200-300 | 266 | 10 | 940 | 165 | 285 | 20 | 7,35 |
| 0312.22.00.000-21 | 57 | 200-300 | 266 | 10 | 1020 | 170 | 320 | 20 | 10,20 |
| 0312.22.00.000-22 | 76 | 200-300 | 579 | 12 | 1070 | 180 | 335 | 20 | 12,80 |
| 0312.22.00.000-23 | 89 | 200-300 | 579 | 12 | 1160 | 185 | 370 | 25 | 13,30 |
| 0312.22.00.000-24 | 108 | 200-300 | 882 | 12 | 1240 | 205 | 390 | 25 | 18,50 |
| 0312.22.00.000-25 | 133 | 200-300 | 882 | 12 | 1340 | 230 | 415 | 25 | 19,40 |
| 0312.22.00.000-26 | 159 | 200-300 | 1845 | 18 | 1430 | 245 | 440 | 30 | 26,90 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
0312.16.00.000
Подвеска четырех труб на опорном швеллере. СБ 0312.16.00.000
0312.17.00.000
Подвеска четырех труб на опорном уголке. СБ 0312.17.00.000
0312.18.00.000
Крепление одной трубы на подвеске. СБ 0312.18.00.000
0312.19.00.000
Подвеска одной трубы к балке на консоли. СБ 0312.19.00.000
0312.20.00.000
Подвеска одной трубы с изоляцией. СБ 0312.20.00.000
0312.21.00.000
Подвеска двух труб с изоляцией. СБ 0312.21.00.000
0312.23.00.000
Подвеска одной трубы на тяге. СБ 0312.23.00.000
0312.24.00.000
Промежуточная подвеска трубы к трубе. СБ 0312.24.00.000
0312.25.00.000
Подвеска хомутовая. СБ 0312.25.00.000
0312.26.00.000
Подвеска хомутовая приварная. СБ 0312.26.00.000
0312.27.00.000

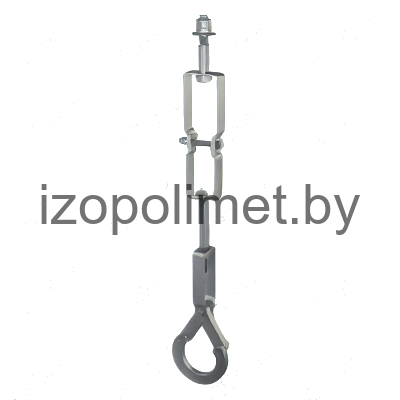

Подвеска под арматуру. СБ 0312.27.00.000
