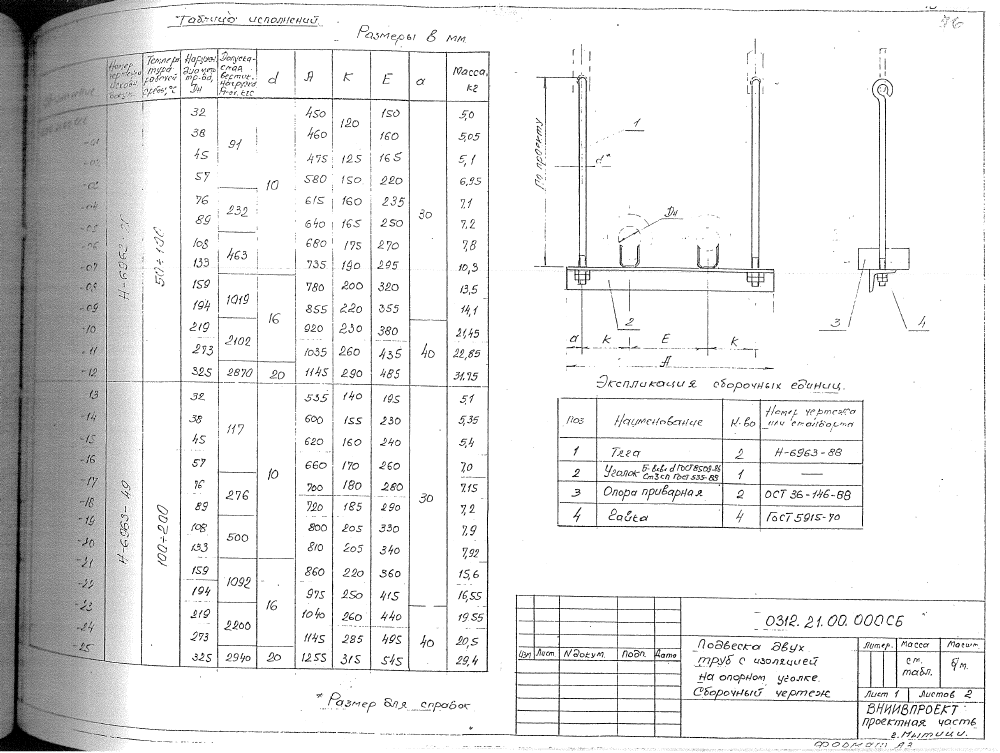

Подвеска двух труб с изоляцией. СБ 0312.21.00.000

Name: 0312.21.00.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Каталог №0312: Детали стальных трубопроводов на Ру до 10 Мпа. Подвески

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает подвески двух труб с изоляцией 0312.21.00.000 по каталогу №0312. Изделие применяется для групповой подвески изолированных стальных трубопроводов на Ру до 10 МПа. В таблице приведены 39 исполнений для Дн 32-325 мм при температурах 50-300 °C. Допустимая вертикальная нагрузка Pmax составляет 91-3100 кгс, d - 10-20 мм, A - 450-4758 мм, B - 120-355 мм, K - 150-625 мм. Масса - 5,00-36,00 кг.

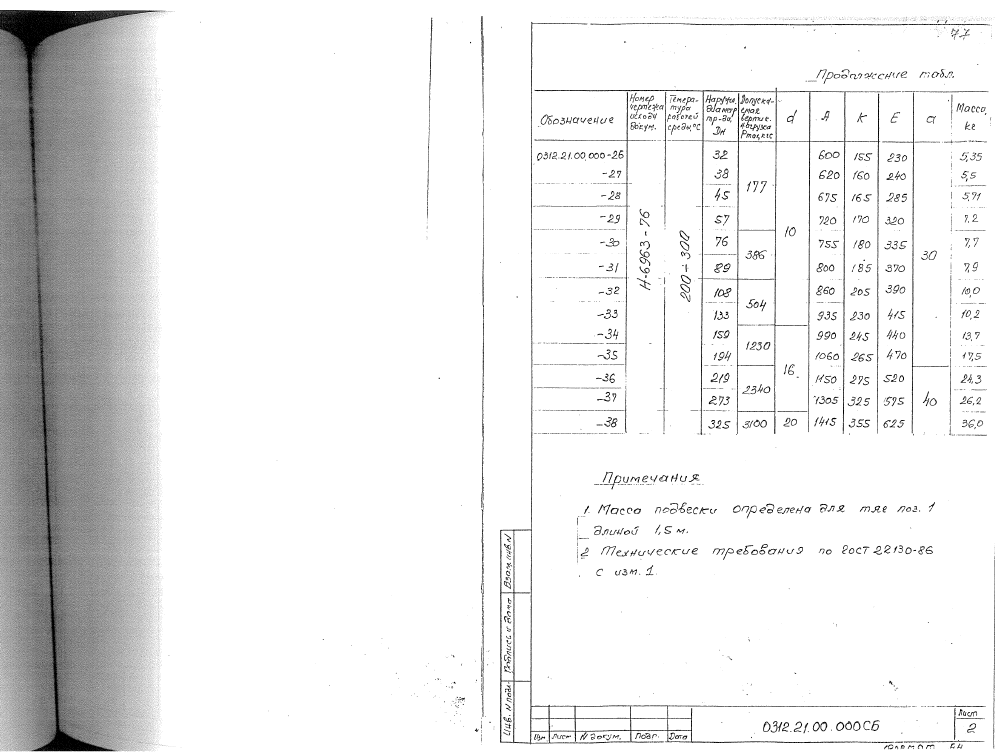

Обозначение	Дн	Температура наружной среды °С	Допустимая вертикальная нагрузка Pmax, (кгс)	d	A	B	K	a	Масса, кг
0312.21.00.000	32	50-100	91	10	450	120	150	30	5,00
0312.21.00.000-01	38	50-100	91	10	460	120	160	30	5,05
0312.21.00.000-02	45	50-100	91	10	4758	125	165	30	5,10
0312.21.00.000-03	57	50-100	91	10	580	150	220	30	6,95
0312.21.00.000-04	76	50-100	232	10	615	160	235	30	7,10
0312.21.00.000-05	89	50-100	232	10	640	165	250	30	7,20
0312.21.00.000-06	108	50-100	463	10	680	175	270	30	7,80
0312.21.00.000-07	133	50-100	463	10	735	190	295	30	10,90
0312.21.00.000-08	159	50-100	1019	16	780	200	320	30	13,50
0312.21.00.000-09	194	50-100	1019	16	855	220	359	30	14,10
0312.21.00.000-10	219	50-100	2102	16	920	230	380	40	21,45
0312.21.00.000-11	273	50-100	2102	16	1035	260	435	40	22,85
0312.21.00.000-12	325	50-100	2870	20	1145	290	485	40	31,15
0312.21.00.000-13	32	100-200	117	10	535	140	195	30	5,10
0312.21.00.000-14	38	100-200	117	10	600	155	230	30	5,36
0312.21.00.000-15	45	100-200	117	10	620	160	240	30	5,40
0312.21.00.000-16	57	100-200	117	10	660	170	260	30	7,00
0312.21.00.000-17	76	100-200	276	10	700	180	280	30	7,15
0312.21.00.000-18	89	100-200	276	10	720	185	290	30	7,20
0312.21.00.000-19	108	100-200	500	10	800	205	330	30	7,90
0312.21.00.000-20	133	100-200	500	10	810	205	340	30	7,92
0312.21.00.000-21	159	100-200	1092	16	860	220	360	30	15,60
0312.21.00.000-22	194	100-200	1092	16	975	250	415	30	16,55
0312.21.00.000-23	219	100-200	2200	16	1040	260	440	40	19,55
0312.21.00.000-24	273	100-200	2200	16	1145	285	495	40	20,50
0312.21.00.000-25	325	100-200	2940	20	1255	315	545	40	29,40
0312.21.00.000-26	32	200-300	177	10	600	155	230	30	5,35
0312.21.00.000-27	38	200-300	177	10	620	160	240	30	5,50
0312.21.00.000-28	45	200-300	177	10	675	165	285	30	5,71
0312.21.00.000-29	57	200-300	177	10	720	170	320	30	7,20
0312.21.00.000-30	76	200-300	386	10	755	180	335	30	7,70
0312.21.00.000-31	89	200-300	386	10	800	185	370	30	7,90
0312.21.00.000-32	108	200-300	504	10	860	205	390	30	10,00
0312.21.00.000-33	133	200-300	504	10	935	230	415	30	10,20
0312.21.00.000-34	159	200-300	1230	16	990	245	440	30	13,70
0312.21.00.000-35	194	200-300	1230	16	1060	265	470	30	17,50
0312.21.00.000-36	219	200-300	2340	16	1150	275	520	40	24,30
0312.21.00.000-37	273	200-300	2340	16	1305	325	575	40	26,20
0312.21.00.000-38	325	200-300	3100	20	1415	355	625	40	36,00
