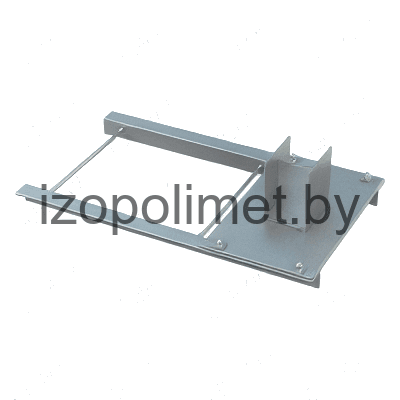

Опоры подвижные А14Б 538.000
Описание изделия

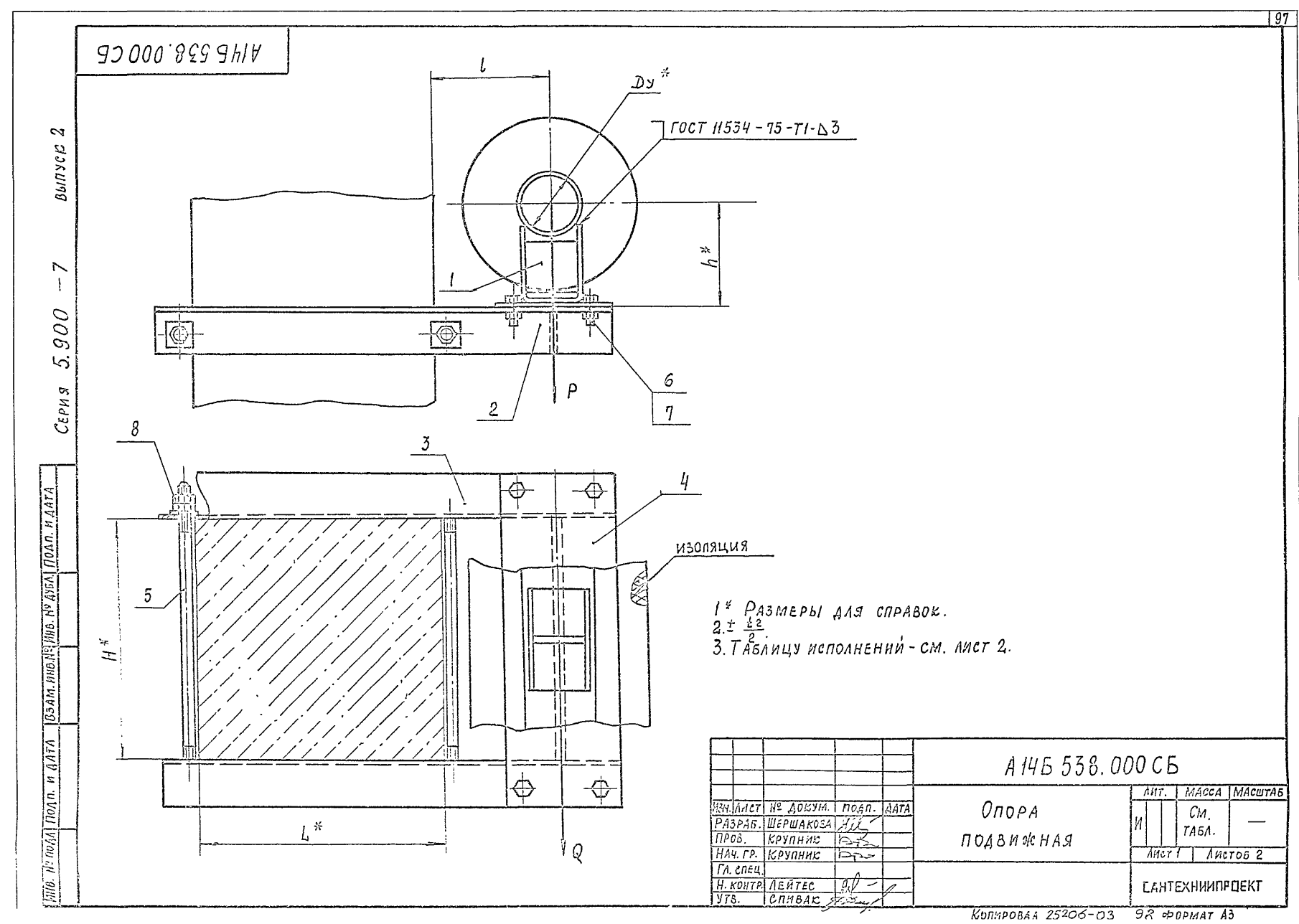

ООО "Изополимет Плюс" изготавливает подвижные опоры А14Б 538.000 серии 5.900-7 для стальных трубопроводов. Изделие применяется для Ду 100-250 мм. В таблице приведены 30 исполнений. Допускаемая вертикальная нагрузка P составляет 157-1153 кгс, горизонтальная Q - 47,1-345,9 кгс. Размер L находится в пределах 400-600 мм, l - 195-290 мм, H - 400-600 мм. Масса изделий - 22,1-52,3 кг.

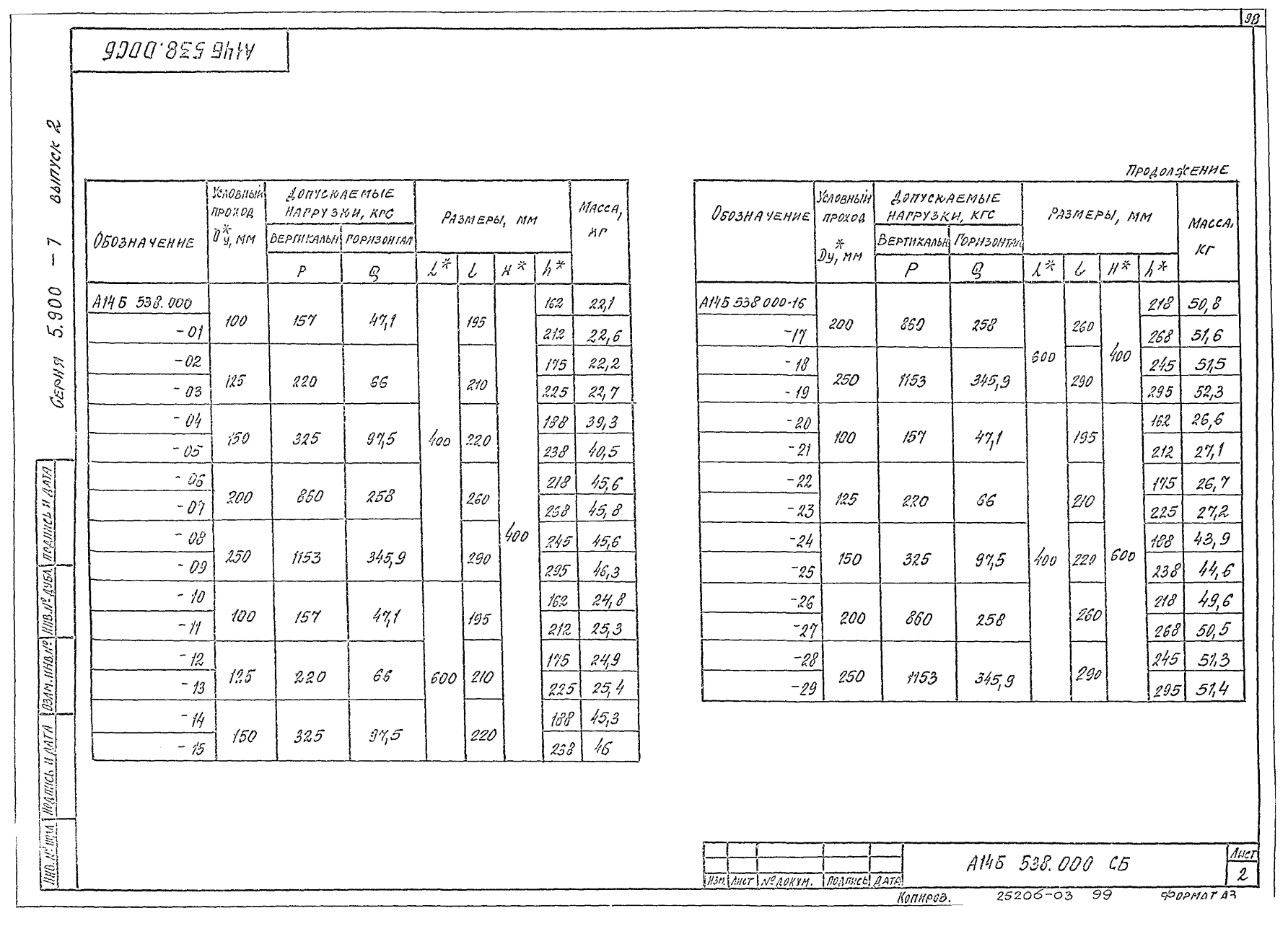

| Обозначение | Условный проход Ду, мм | Допускаемые нагрузки, кгс | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтал. | ||||||
| Р | Q | L | l | Н | |||
| А14Б 538.000 | 100 | 157 | 47,1 | 400,0 | 195,0 | 400,0 | 22,10 |
| А14Б 538.000-01 | 100 | 157 | 47,1 | 400,0 | 195,0 | 400,0 | 22,60 |
| А14Б 538.000-02 | 125 | 220 | 66 | 400,0 | 210,0 | 400,0 | 22,20 |
| А14Б 538.000-03 | 125 | 220 | 66 | 400,0 | 210,0 | 400,0 | 22,70 |
| А14Б 538.000-04 | 150 | 325 | 97,5 | 400,0 | 220,0 | 400,0 | 39,30 |
| А14Б 538.000-05 | 150 | 325 | 97,5 | 400,0 | 220,0 | 400,0 | 40,50 |
| А14Б 538.000-06 | 200 | 860 | 258 | 400,0 | 260,0 | 400,0 | 45,60 |
| А14Б 538.000-07 | 200 | 860 | 258 | 400,0 | 260,0 | 400,0 | 45,80 |
| А14Б 538.000-08 | 250 | 1153 | 345,9 | 400,0 | 290,0 | 400,0 | 45,60 |
| А14Б 538.000-09 | 250 | 1153 | 345,9 | 400,0 | 290,0 | 400,0 | 46,30 |
| А14Б 538.000-10 | 100 | 157 | 47,1 | 600,0 | 195,0 | 400,0 | 24,80 |
| А14Б 538.000-11 | 100 | 157 | 47,1 | 600,0 | 195,0 | 400,0 | 25,30 |
| А14Б 538.000-12 | 125 | 220 | 66 | 600,0 | 210,0 | 400,0 | 24,90 |
| А14Б 538.000-13 | 125 | 220 | 66 | 600,0 | 210,0 | 400,0 | 25,40 |
| А14Б 538.000-14 | 150 | 325 | 97,5 | 600,0 | 220,0 | 400,0 | 45,30 |
| А14Б 538.000-15 | 150 | 325 | 97,5 | 600,0 | 220,0 | 400,0 | 46,00 |
| А14Б 538.000-16 | 200 | 860 | 258 | 600,0 | 260,0 | 400,0 | 50,80 |
| А14Б 538.000-17 | 200 | 860 | 258 | 600,0 | 260,0 | 400,0 | 51,60 |
| А14Б 538.000-18 | 250 | 1153 | 345,9 | 600,0 | 290,0 | 400,0 | 51,50 |
| А14Б 538.000-19 | 250 | 1153 | 345,9 | 600,0 | 290,0 | 400,0 | 52,30 |
| А14Б 538.000-20 | 100 | 157 | 47,1 | 400,0 | 195,0 | 600,0 | 26,60 |
| А14Б 538.000-21 | 100 | 157 | 47,1 | 400,0 | 195,0 | 600,0 | 27,10 |
| А14Б 538.000-22 | 125 | 220 | 66 | 400,0 | 210,0 | 600,0 | 26,70 |
| А14Б 538.000-23 | 125 | 220 | 66 | 400,0 | 210,0 | 600,0 | 27,20 |
| А14Б 538.000-24 | 150 | 325 | 97,5 | 400,0 | 220,0 | 600,0 | 43,90 |
| А14Б 538.000-25 | 150 | 325 | 97,5 | 400,0 | 220,0 | 600,0 | 44,60 |
| А14Б 538.000-26 | 200 | 860 | 258 | 400,0 | 260,0 | 600,0 | 49,60 |
| А14Б 538.000-27 | 200 | 860 | 258 | 400,0 | 260,0 | 600,0 | 50,50 |
| А14Б 538.000-28 | 250 | 1153 | 345,9 | 400,0 | 290,0 | 600,0 | 51,30 |
| А14Б 538.000-29 | 250 | 1153 | 345,9 | 400,0 | 290,0 | 600,0 | 51,40 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
