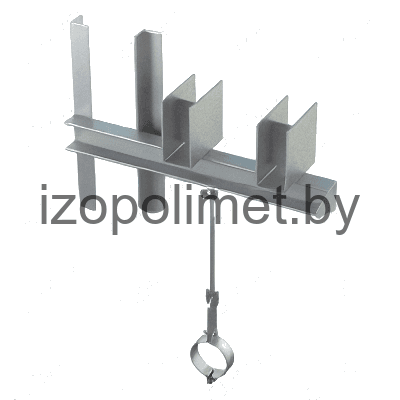

Опоры подвижные трехрядные А14Б 535.000

Name: А14Б 535.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 5.900-7: Опорные конструкции и средства крепления стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

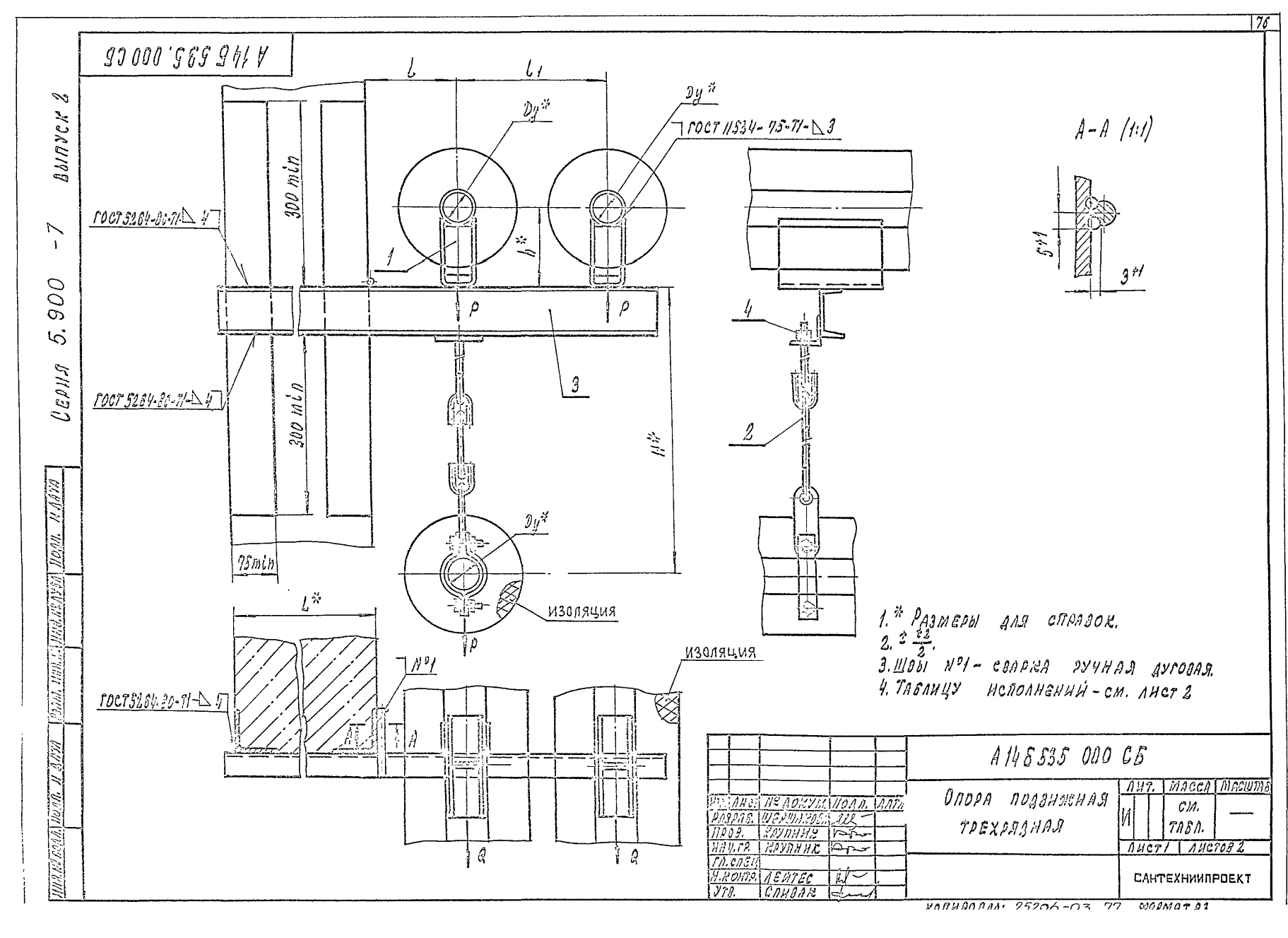

ООО "Изополимет Плюс" изготавливает трехрядные подвижные опоры А14Б 535.000 серии 5.900-7. Изделие применяется для стальных трубопроводов Ду 50-80 мм. В таблице указаны 12 исполнений. Допускаемая вертикальная нагрузка P составляет 51-107 кгс, горизонтальная Q - 15,3-32,1 кгс. Размер L находится в пределах 400-600 мм, l - 150-185 мм, l1 - 230-300 мм. Масса изделий - 10,2-15,5 кг.

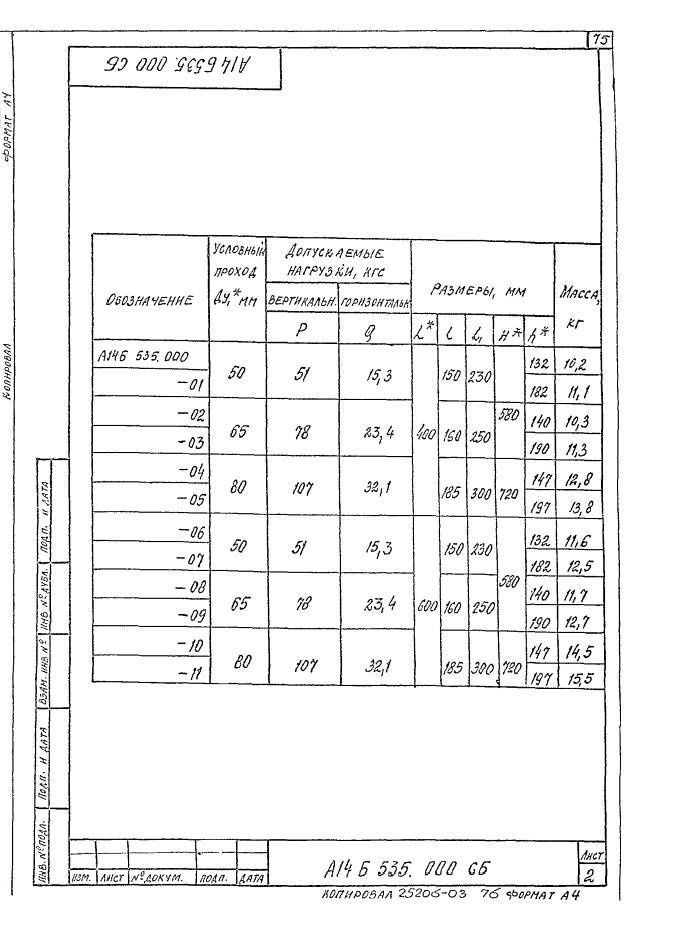

Обозначение	Условный проход Ду, мм	Допускаемые нагрузки, кгс		Размеры, мм			Масса, кг
		Вертикальн.	Горизонтал.	Размеры, мм
		Р	Q	L	l	l₁
А14Б 535.000	50	51	15,3	400,0	150,0	230,0	10,20
А14Б 535.000-01	50	51	15,3	400,0	150,0	230,0	11,10
А14Б 535.000-02	65	78	23,4	400,0	160,0	250,0	10,30
А14Б 535.000-03	65	78	23,4	400,0	160,0	250,0	11,30
А14Б 535.000-04	80	107	32,1	400,0	185,0	300,0	12,80
А14Б 535.000-05	80	107	32,1	400,0	185,0	300,0	13,80
А14Б 535.000-06	50	51	15,3	600,0	150,0	230,0	11,60
А14Б 535.000-07	50	51	15,3	600,0	150,0	230,0	12,50
А14Б 535.000-08	65	78	23,4	600,0	160,0	250,0	11,70
А14Б 535.000-09	65	78	23,4	600,0	160,0	250,0	12,70
А14Б 535.000-10	80	107	32,1	600,0	185,0	300,0	14,50
А14Б 535.000-11	80	107	32,1	600,0	185,0	300,0	15,50
