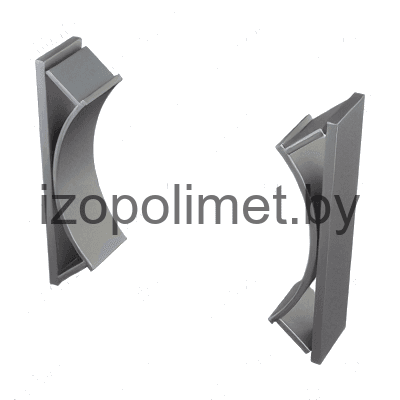

Опора неподвижная боковая Т10
Описание изделия

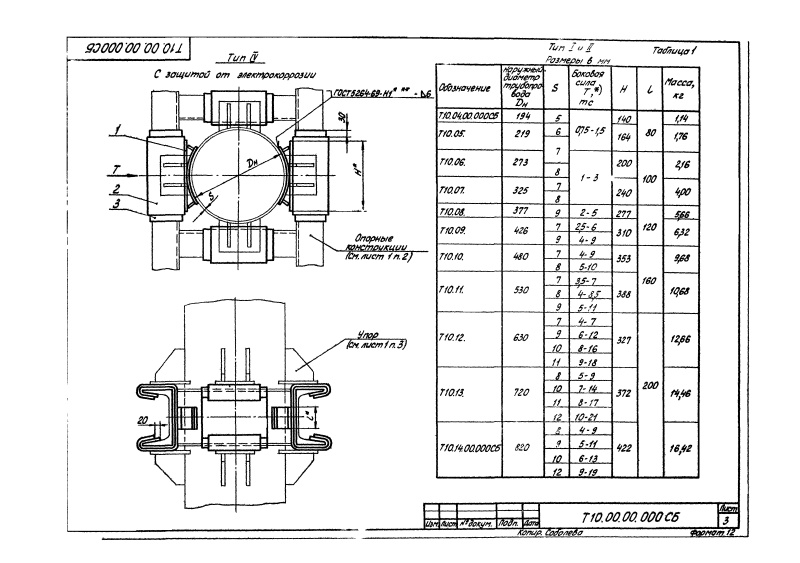

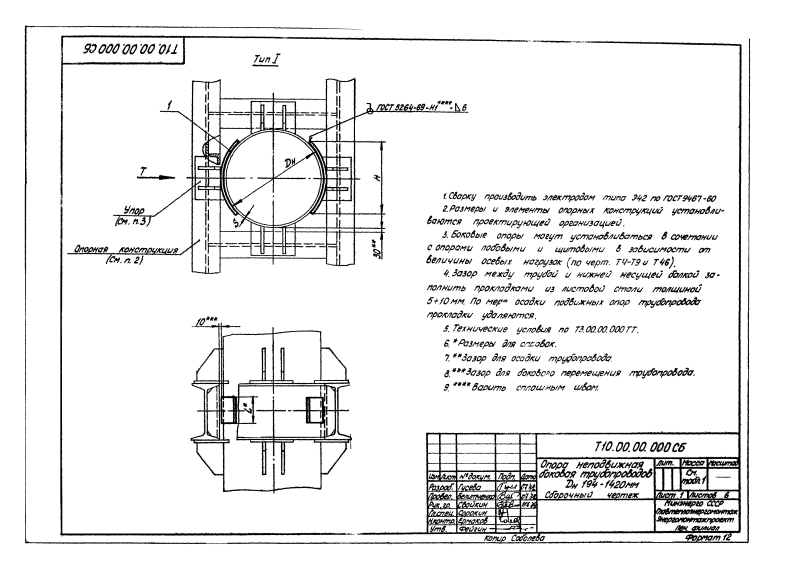

ООО "Изополимет Плюс" изготавливает боковые неподвижные опоры Т10 серии 4.903-10, выпуск 4. Изделие применяется в тепловых сетях для восприятия боковых усилий и фиксации положения трубопровода. Таблица содержит исполнения Т10.04-Т10.28 для наружных диаметров dн от 194 до 1420 мм. Для части диаметров предусмотрены несколько вариантов с разной массой. Масса опоры составляет от 1,14 до 140,74 кг, что позволяет подобрать исполнение под диаметр и расчетные условия опорного узла.

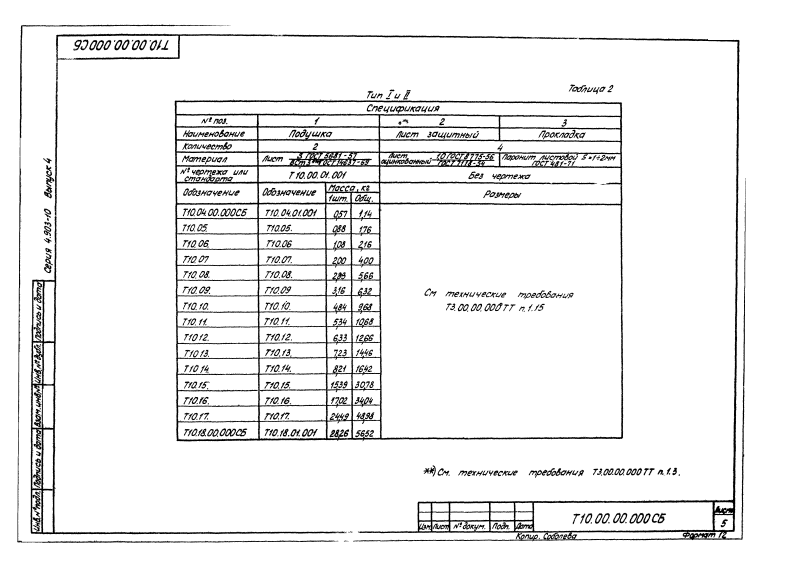

| Обозначение | Наружный диаметр, dн | Масса, кг |
|---|---|---|
| Т10.04 | 194 | 1,14 |
| Т10.05 | 219 | 1,76 |
| Т10.06 | 273 | 2,16 |
| Т10.07 | 325 | 4 |
| Т10.08 | 377 | 5,66 |
| Т10.09 | 426 | 6,32 |
| Т10.10 | 480 | 9,68 |
| Т10.11 | 530 | 10,68 |
| Т10.12 | 630 | 12,66 |
| Т10.13 | 720 | 14,46 |
| Т10.14 | 820 | 16,42 |
| Т10.15 | 920 | 30,78 |
| Т10.16 | 1020 | 34,04 |
| Т10.17 | 1220 | 48,98 |
| Т10.18 | 1420 | 56,52 |

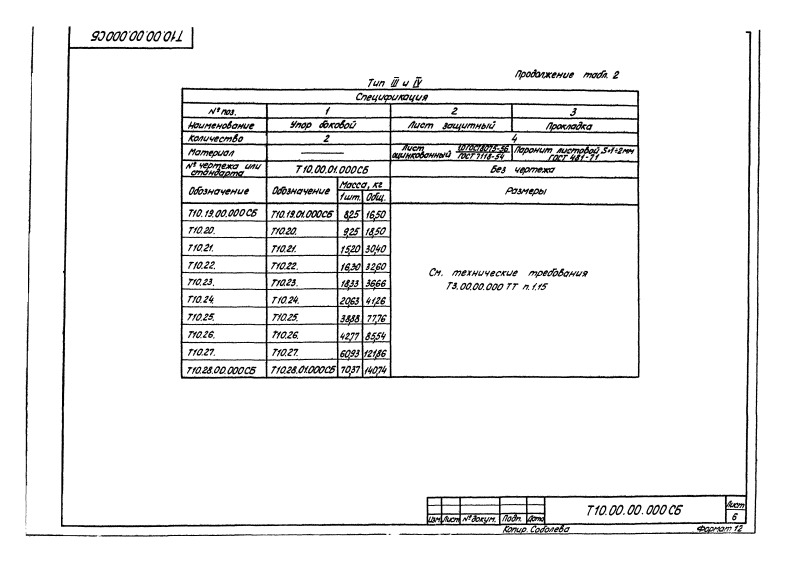

| Т10.19 | 377 | 16,6 |
| Т10.20 | 426 | 18,6 |
| Т10.21 | 530 | 30,4 |
| Т10.22 | 630 | 32,6 |
| Т10.23 | 720 | 36,66 |
| Т10.24 | 820 | 41,26 |
| Т10.25 | 920 | 77,76 |
| Т10.26 | 1020 | 85,54 |
| Т10.27 | 1220 | 121,86 |
| Т10.28 | 1420 | 140,74 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
Т4

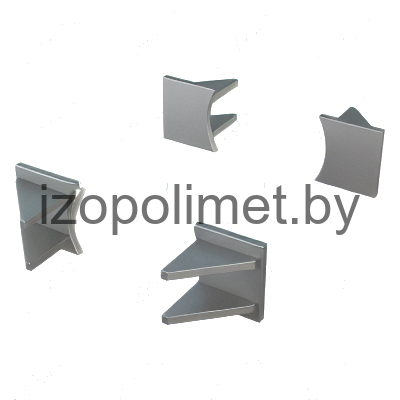

Опора неподвижная лобовая двухупорная Т4
