Опора неподвижная щитовая Т8
Описание изделия
ООО "Изополимет Плюс" изготавливает щитовые неподвижные опоры Т8 серии 4.903-10, выпуск 4. Изделие применяется в тепловых сетях для неподвижного закрепления трубопровода щитовым узлом. В таблице указаны исполнения Т8.01-Т8.26 для наружных диаметров dн от 108 до 1420 мм. Для ряда диаметров предусмотрено несколько исполнений с разной массой. Масса составляет от 8,9 кг для dн 108 мм до 393,4 кг для исполнения Т8.26 под dн 1420 мм.

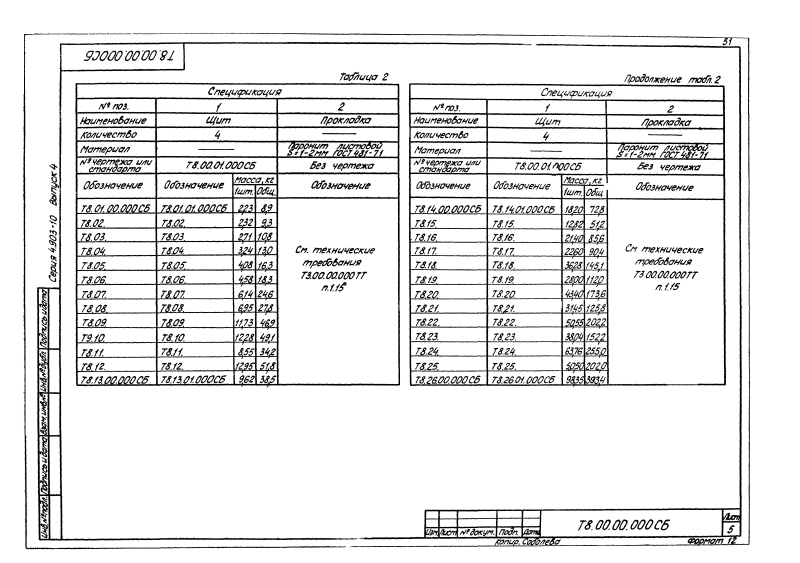

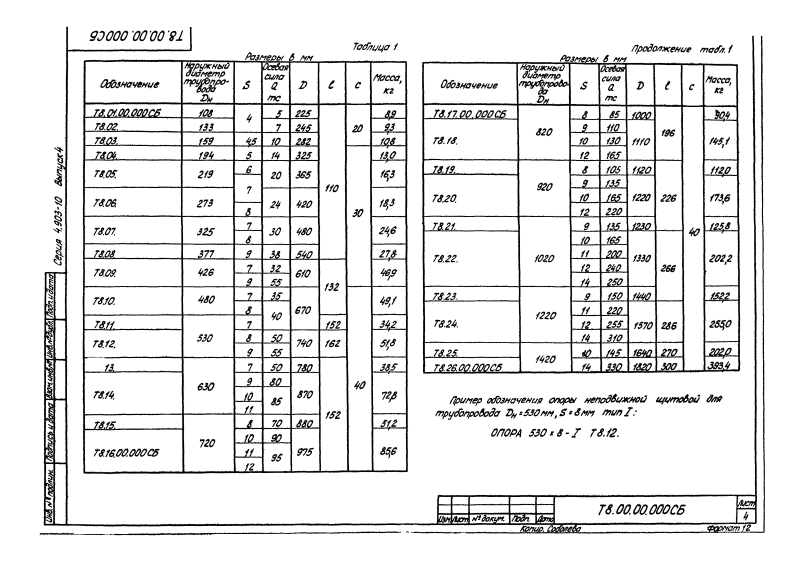

| Обозначение | Наружный диаметр, dн | Масса, кг |
|---|---|---|
| Т8.01 | 108 | 8,9 |
| Т8.02 | 133 | 9,3 |
| Т8.03 | 159 | 10,8 |
| Т8.04 | 194 | 13 |
| Т8.05 | 219 | 16,3 |
| Т8.06 | 273 | 18,3 |
| Т8.07 | 325 | 24,6 |
| Т8.08 | 377 | 27,8 |
| Т8.09 | 426 | 46,9 |
| Т8.10 | 480 | 49,1 |
| Т8.11 | 530 | 34,2 |
| Т8.12 | 530 | 51,8 |
| Т8.13 | 630 | 38,5 |
| Т8.14 | 630 | 72,8 |
| Т8.15 | 720 | 51,2 |
| Т8.16 | 720 | 85,6 |
| Т8.17 | 820 | 90,4 |
| Т8.18 | 820 | 145,1 |
| Т8.19 | 920 | 112 |
| Т8.20 | 920 | 173,6 |
| Т8.21 | 1020 | 125,8 |
| Т8.22 | 1020 | 202,2 |
| Т8.23 | 1220 | 152,2 |
| Т8.24 | 1220 | 255 |
| Т8.25 | 1420 | 202 |
| Т8.26 | 1420 | 393,4 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
