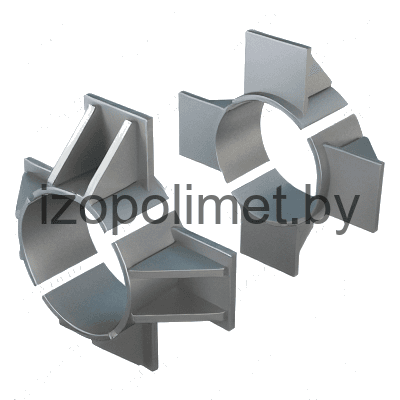

Опора неподвижная лобовая четырехупорная усиленная Т7

Name: Т7
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 4.903-10: Изделия и детали трубопроводов для тепловых сетей

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

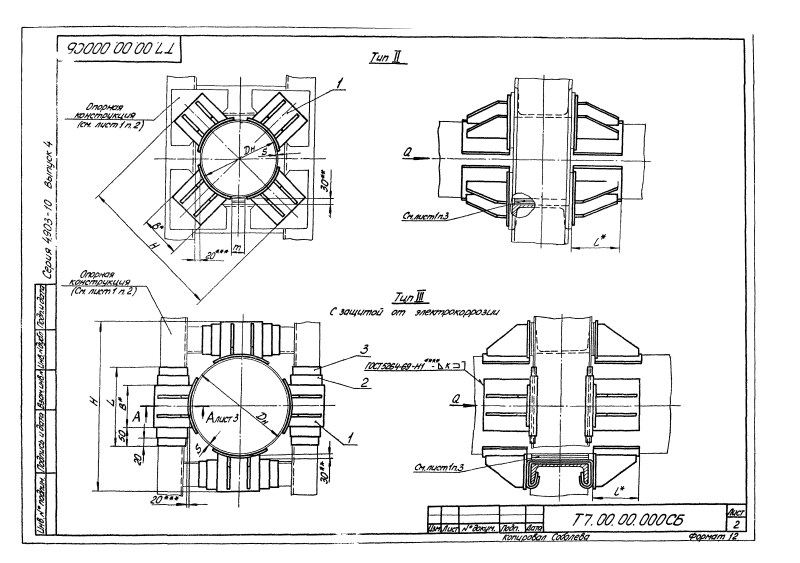

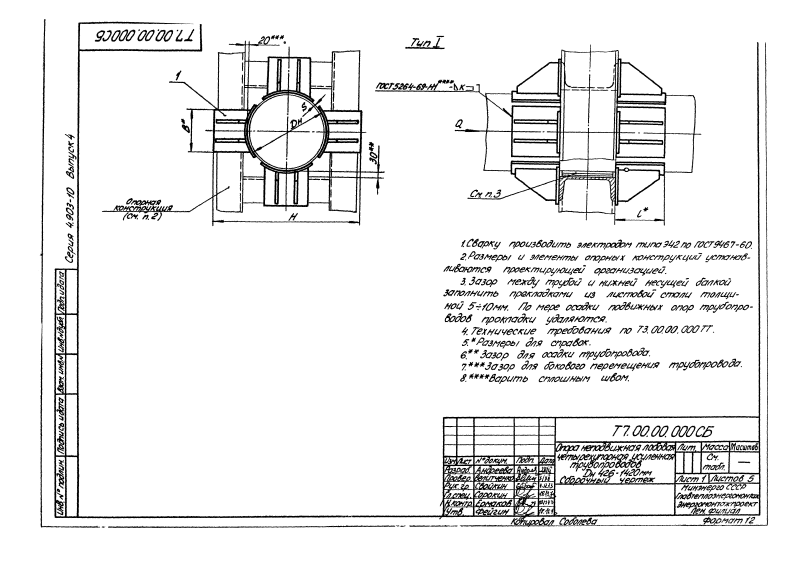

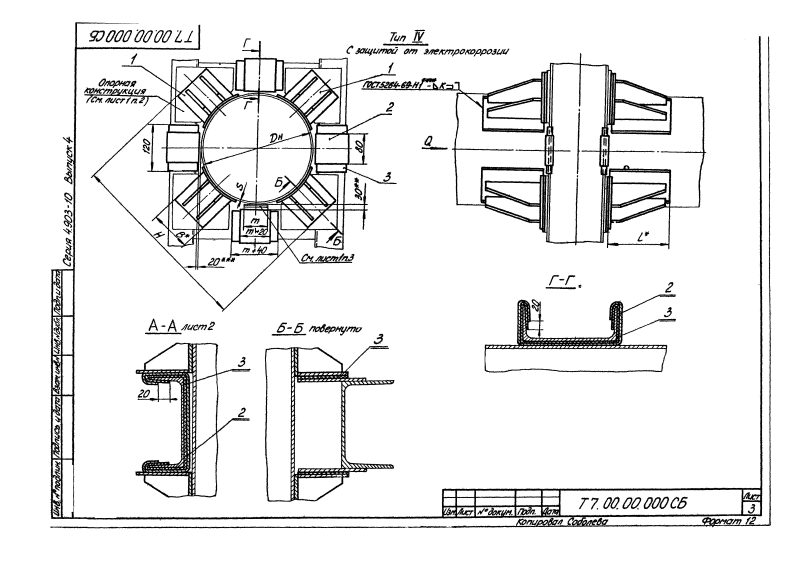

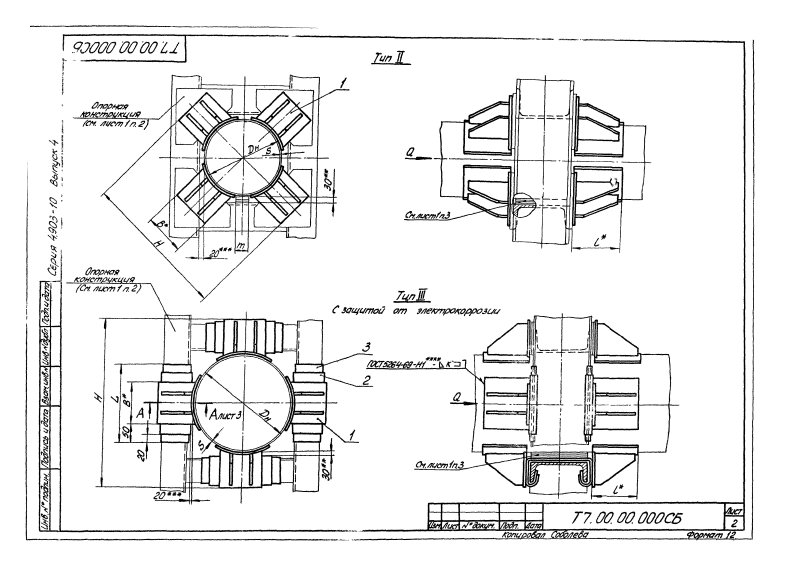

ООО "Изополимет Плюс" изготавливает усиленные лобовые четырехупорные неподвижные опоры Т7 серии 4.903-10, выпуск 4. Изделие применяется в узлах тепловых сетей, где неподвижная опора должна воспринимать осевые усилия от трубопровода и передавать их на железобетонные или стальные опорные конструкции. В таблице приведены исполнения для Dн 426-1420 мм. Осевая сила Q указана отдельно для железобетонных и стальных конструкций; размер H составляет 666-1704 мм, B - 160-500 мм, L - 260-600 мм. Масса - от 70,40 до 271,70 кг.

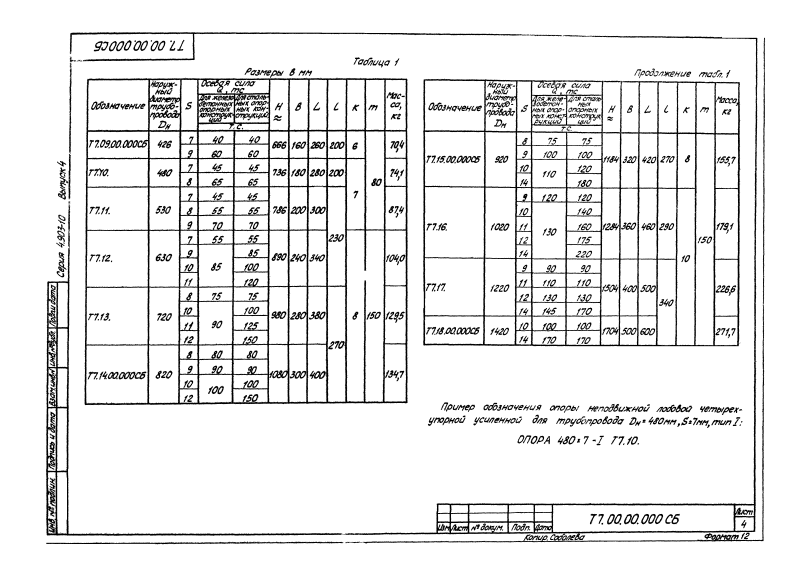

Обозначение	Dн	S	Осевая сила Q, mc		H	B	L	j	k	m	Масса, кг
Обозначение	Dн	S	Для железобетонных опорных конструкций	Для стальных опорных конструкций	H	B	L	j	k	m	Масса, кг
Т7.09	426	7	40	40	666	160	260	200	6	80	70,40
Т7.09	426	9	60	60	666	160	260	200	6	80	70,40
Т7.10	480	7	45	45	736	180	280	200	7	80	74,10
Т7.10	480	8	65	65	736	180	280	200	7	80	74,10
Т7.11	530	7	45	45	786	200	300	230	7	80	87,40
Т7.11	530	8	55	55	786	200	300	230	7	80	87,40
Т7.11	530	9	70	70	786	200	300	230	7	80	87,40
Т7.12	630	7	55	55	890	240	340	230	8	150	104,00
Т7.12	630	9	85	85	890	240	340	230	8	150	104,00
Т7.12	630	10	85	100	890	240	340	230	8	150	104,00
Т7.12	630	11	85	120	890	240	340	230	8	150	104,00
Т7.13	720	8	75	75	980	280	380	270	8	150	129,50
Т7.13	720	10	90	100	980	280	380	270	8	150	129,50
Т7.13	720	11	90	125	980	280	380	270	8	150	129,50
Т7.13	720	12	90	150	980	280	380	270	8	150	129,50
Т7.14	820	8	80	80	1080	300	400	270	8	150	134,70
Т7.14	820	9	90	90	1080	300	400	270	8	150	134,70
Т7.14	820	10	100	100	1080	300	400	270	8	150	134,70
Т7.14	820	12	100	150	1080	300	400	270	8	150	134,70
Т7.15	920	8	75	75	1184	320	420	270	8	150	155,70
Т7.15	920	9	100	100	1184	320	420	270	8	150	155,70
Т7.15	920	10	110	120	1184	320	420	270	8	150	155,70
Т7.15	920	14	110	180	1184	320	420	270	8	150	155,70
Т7.16	1020	9	120	120	1284	360	460	290	10	150	179,10
Т7.16	1020	10	130	140	1284	360	460	290	10	150	179,10
Т7.16	1020	11	130	160	1284	360	460	290	10	150	179,10
Т7.16	1020	12	130	175	1284	360	460	290	10	150	179,10
Т7.16	1020	14	130	220	1284	360	460	290	10	150	179,10
Т7.17	1220	9	90	90	1504	400	500	340	10	150	226,60
Т7.17	1220	11	110	110	1504	400	500	340	10	150	226,60
Т7.17	1220	12	130	130	1504	400	500	340	10	150	226,60
Т7.17	1220	14	145	170	1504	400	500	340	10	150	226,60
Т7.18	1420	10	100	100	1704	500	600	340	10	150	271,70
Т7.18	1420	14	170	170	1704	500	600	340	10	150	271,70
