Опора неподвижная лобовая двухупорная усиленная Т6

Name: Т6
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 4.903-10: Изделия и детали трубопроводов для тепловых сетей

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

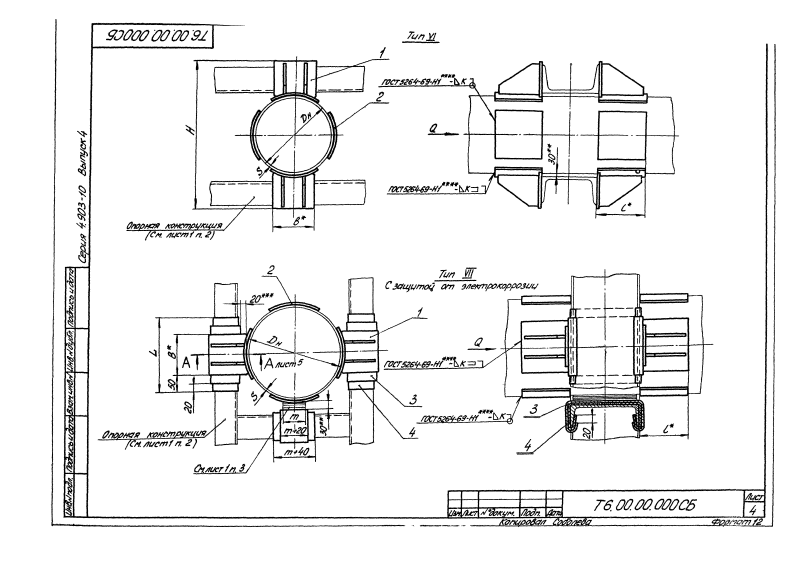

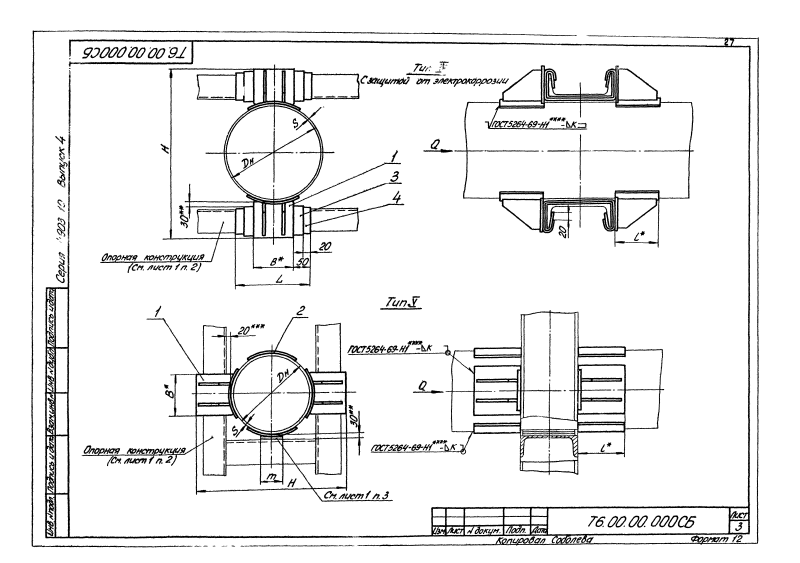

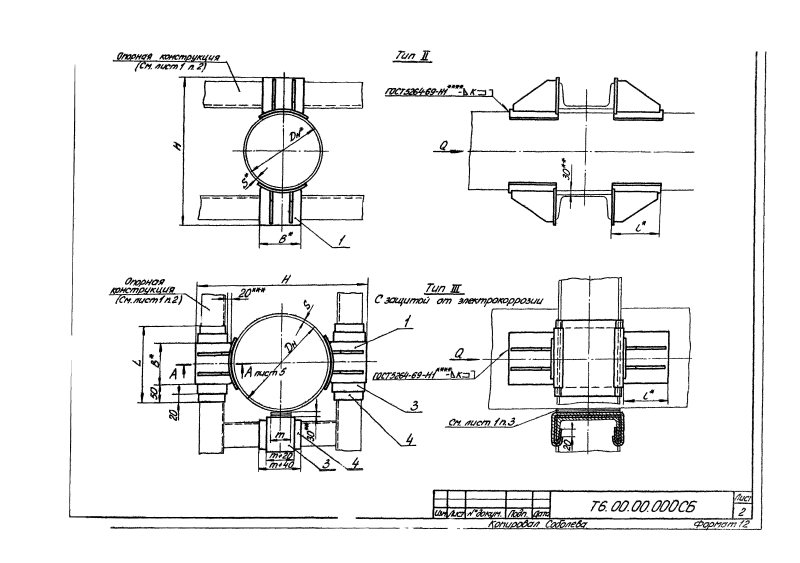

ООО "Изополимет Плюс" изготавливает усиленные лобовые двухупорные неподвижные опоры Т6 серии 4.903-10, выпуск 4. Изделие применяется для неподвижного закрепления трубопроводов тепловых сетей при повышенных осевых усилиях. В таблице приведены исполнения для Dн от 108 до 1420 мм с разными толщинами S и осевой силой Q от 5 до 85 тс. Основные размеры включают H 238-1704 мм, B 70-500 мм, L 170-600 мм. Масса составляет от 5,20 до 205,80 кг в зависимости от диаметра и исполнения.

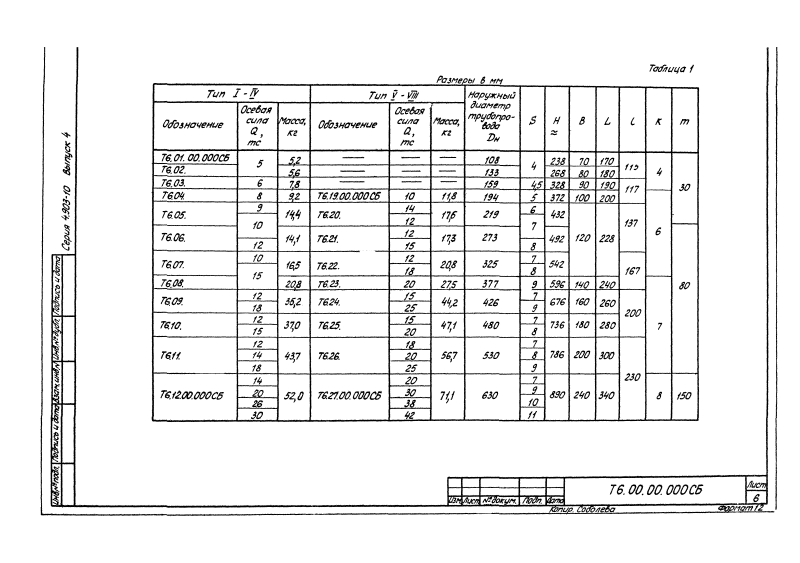

Обозначение	Dн	S	H	B	L	j	k	m	Осевая сила Q, mc	Масса, кг
Т6.01	108	4	238	70	170	115	4	30	5	5,20
Т6.02	133	4	268	80	180	115	4	30	5	5,60
Т6.03	159	4,5	328	90	190	117	4	30	6	7,80
Т6.04	194	5	372	100	200	117	6	30	8	9,20
Т6.05	219	6	432	120	228	137	6	30	9	14,40
Т6.05	219	7	432	120	228	137	6	30	10	14,40
Т6.06	273	7	492	120	228	137	6	80	10	14,10
Т6.06	273	8	492	120	228	137	6	80	12	14,10
Т6.07	325	7	542	120	228	167	6	80	10	16,50
Т6.07	325	8	542	120	228	167	6	80	15	16,50
Т6.08	377	9	596	140	240	167	7	80	15	20,80
Т6.09	426	7	676	160	260	200	7	80	12	36,20
Т6.09	426	9	676	160	260	200	7	80	18	36,20
Т6.10	480	7	736	180	280	200	7	80	12	37,00
Т6.10	480	8	736	180	280	200	7	80	15	37,00
Т6.11	530	7	786	200	300	230	7	80	12	43,70
Т6.11	530	8	786	200	300	230	7	80	14	43,70
Т6.11	530	9	786	200	300	230	7	80	18	43,70
Т6.12	630	7	890	240	340	230	8	150	14	52,00
Т6.12	630	9	890	240	340	230	8	150	20	52,00
Т6.12	630	10	890	240	340	230	8	150	26	52,00
Т6.12	630	11	890	240	340	230	8	150	30	52,00
Т6.13	720	8	980	280	380	270	8	150	16	64,80
Т6.13	720	10	980	280	380	270	8	150	24	64,80
Т6.13	720	11	980	280	380	270	8	150	30	64,80
Т6.13	720	12	980	280	380	270	8	150	35	64,80
Т6.14	820	8	1080	300	400	270	8	150	16	67,30
Т6.14	820	9	1080	300	400	270	8	150	20	67,30
Т6.14	820	10	1080	300	400	270	8	150	26	67,30
Т6.14	820	12	1080	300	400	270	8	150	38	67,30
Т6.15	920	8	1184	320	420	270	8	150	16	77,80
Т6.15	920	9	1184	320	420	270	8	150	20	77,80
Т6.15	920	10	1184	320	420	270	8	150	25	77,80
Т6.15	920	12	1184	320	420	270	8	150	50	77,80
Т6.16	1020	9	1284	360	460	290	10	150	24	89,60
Т6.16	1020	10	1284	360	460	290	10	150	28	89,60
Т6.16	1020	11	1284	360	460	290	10	150	35	89,60
Т6.16	1020	12	1284	360	460	290	10	150	40	89,60
Т6.16	1020	14	1284	360	460	290	10	150	55	89,60
Т6.17	1220	9	1504	400	500	340	10	150	30	113,30
Т6.17	1220	11	1504	400	500	340	10	150	40	113,30
Т6.17	1220	12	1504	400	500	340	10	150	50	113,30
Т6.17	1220	14	1504	400	500	340	10	150	60	113,30
Т6.18	1420	10	1704	500	600	340	10	150	35	135,80
Т6.18	1420	14	1704	500	600	340	10	150	60	135,80
Т6.19	194	5	372	100	200	117	6	30	10	11,80
Т6.20	219	6	432	120	228	137	6	30	14	17,60
Т6.20	219	7	432	120	228	137	6	30	12	17,60
Т6.21	273	7	492	120	228	137	6	80	12	17,30
Т6.21	273	8	492	120	228	137	6	80	15	17,30
Т6.22	325	7	542	120	228	167	6	80	12	20,80
Т6.22	325	8	542	120	228	167	6	80	18	20,80
Т6.23	377	9	596	140	240	167	7	80	20	27,50
Т6.24	426	7	676	160	260	200	7	80	15	44,20
Т6.24	426	9	676	160	260	200	7	80	25	44,20
Т6.25	480	7	736	180	280	200	7	80	15	47,10
Т6.25	480	8	736	180	280	200	7	80	20	47,10
Т6.26	530	7	786	200	300	230	7	80	18	56,70
Т6.26	530	8	786	200	300	230	7	80	20	56,70
Т6.26	530	9	786	200	300	230	7	80	25	56,70
Т6.27	630	7	890	240	340	230	8	150	20	71,10
Т6.27	630	9	890	240	340	230	8	150	30	71,10
Т6.27	630	10	890	240	340	230	8	150	38	71,10
Т6.27	630	11	890	240	340	230	8	150	42	71,10
Т6.28	720	8	980	280	380	270	8	150	25	90,60
Т6.28	720	10	980	280	380	270	8	150	35	90,60
Т6.28	720	11	980	280	380	270	8	150	45	90,60
Т6.28	720	12	980	280	380	270	8	150	55	90,60
Т6.29	820	8	1080	300	400	270	8	150	25	94,60
Т6.29	820	9	1080	300	400	270	8	150	30	94,60
Т6.29	820	10	1080	300	400	270	8	150	35	94,60
Т6.29	820	12	1080	300	400	270	8	150	55	94,60
Т6.30	920	8	1184	320	420	270	8	150	25	112,20
Т6.30	920	9	1184	320	420	270	8	150	30	112,20
Т6.30	920	10	1184	320	420	270	8	150	40	112,20
Т6.30	920	12	1184	320	420	270	8	150	70	112,20
Т6.31	1020	9	1284	360	460	290	10	150	35	132,20
Т6.31	1020	10	1284	360	460	290	10	150	40	132,20
Т6.31	1020	11	1284	360	460	290	10	150	50	132,20
Т6.31	1020	12	1284	360	460	290	10	150	65	132,20
Т6.31	1020	14	1284	360	460	290	10	150	80	132,20
Т6.32	1220	9	1504	400	500	340	10	150	45	169,30
Т6.32	1220	11	1504	400	500	340	10	150	55	169,30
Т6.32	1220	12	1504	400	500	340	10	150	65	169,30
Т6.32	1220	14	1504	400	500	340	10	150	85	169,30
Т6.33	1420	10	1704	500	600	340	10	150	50	205,80
Т6.33	1420	14	1704	500	600	340	10	150	85	205,80
