Закладные изделия МН701-МН725

Name: МН701-МН725
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Закладные детали

Серия

Закладные детали по серии 1.400-15

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

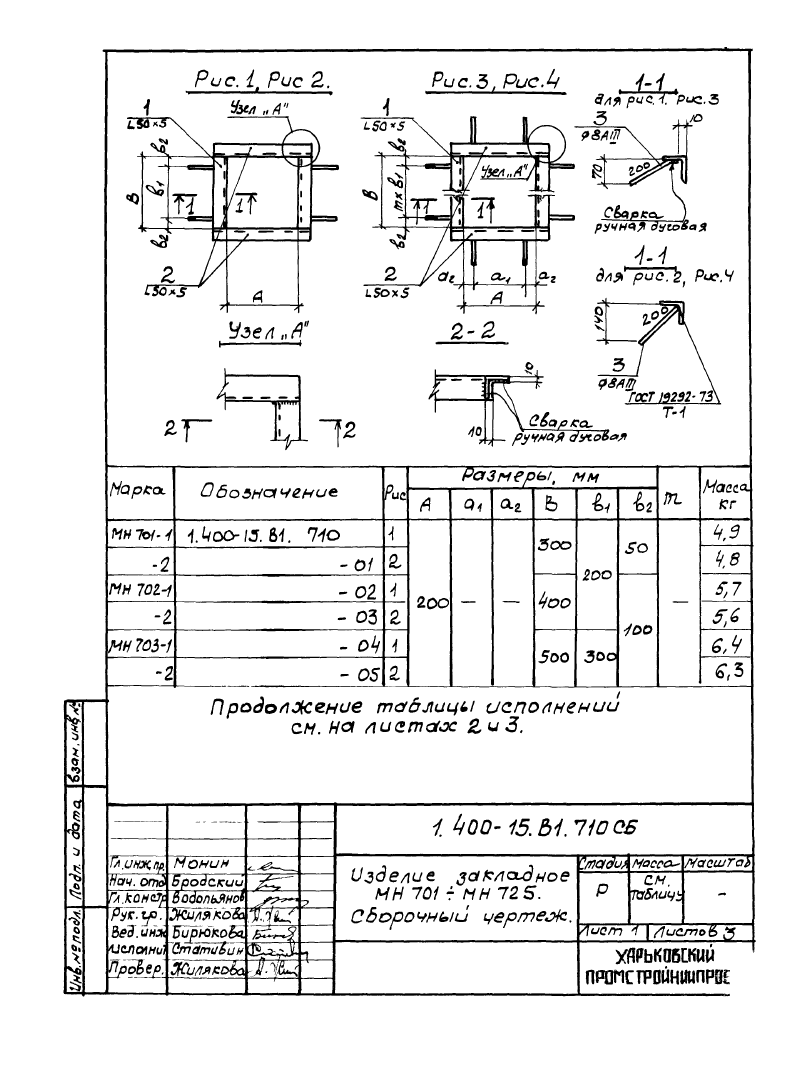

ООО "Изополимет Плюс" изготавливает закладные изделия МН701-МН725 по серии 1.400-15. Таблица содержит 50 исполнений по рисункам 1-4. Размер А находится в пределах 200-600 мм, а1 - 200-300 мм, а2 - 50-150 мм. Размер В составляет 300-1200 мм, в1 - 200-300 мм, в2 - 50-150 мм, параметр m - 1-3. Масса изделий - 4,8-15,5 кг.

Марка	Обозначение	Рис.	Размер, мм						m	Масса, кг
Марка	Обозначение	Рис.	А	а₁	а2	В	в1	в₂	m	Масса, кг
МН701-1	1.400-15.В1.710	1	200	-	-	300	200	50	-	4,9
-2	-01	2	200	-	-	300	200	50	-	4,8
МН702-1	-02	1	200	-	-	400	200	100	-	5,7
-2	-03	2	200	-	-	400	200	100	-	5,6
МН703-1	-04	1	200	-	-	500	300	100	-	6,4
-2	-05	2	200	-	-	500	300	100	-	6,3
МН704-1	-06	3	300	200	50	300	200	50	1	6,1
-2	-07	4	300	200	50	300	200	50	1	5,9
МН705-1	-08	3	300	200	50	400	200	100	1	6,8
-2	-09	4	300	200	50	400	200	100	1	6,6
МН706-1	-10	3	300	200	50	500	300	100	1	7,6
-2	-11	4	300	200	50	500	300	100	1	7,4
МН707-1	-12	3	300	200	50	600	300	150	1	8,4
-2	-13	4	300	200	50	600	300	150	1	8,2
МН708-1	-14	3	400	200	100	400	200	100	1	7,6
-2	-15	4	400	200	100	400	200	100	1	7,4
МН709-1	-16	3	400	200	100	500	300	100	1	8,4
-2	-17	4	400	200	100	500	300	100	1	8,2
МН710-1	-18	3	400	200	100	600	300	150	1	9,1
-2	-19	4	400	200	100	600	300	150	1	8,9
МН711-1	-20	3	400	200	100	700	250	100	2	10,1
-2	-21	4	400	200	100	700	250	100	2	9,9
МН712-1	-22	3	400	200	100	800	250	150	2	10,8
-2	-23	4	400	200	100	800	250	150	2	10,6
МН713-1	-24	3	500	300	100	500	300	100	1	9,1
-2	-25	4	500	300	100	500	300	100	1	8,9
МН714-1	-26	3	500	300	100	600	300	150	1	9,8
-2	-27	4	500	300	100	600	300	150	1	9,6
МН715-1	-28	3	500	300	100	700	250	100	2	10,8
-2	-29	4	500	300	100	700	250	100	2	10,6
МН716-1	-30	3	500	300	100	800	250	150	2	11,6
-2	-31	4	500	300	100	800	250	150	2	11,4
МН717-1	-32	3	500	300	100	900	300	150	2	12,3
-2	-33	4	500	300	100	900	300	150	2	12,1
МН718-1	-34	3	500	300	100	1000	300	50	3	13,3
-2	-35	4	500	300	100	1000	300	50	3	13,1
МН719-1	-36	3	600	300	150	600		150	1	10,6
-2	-37	4	600	300	150	600		150	1	10,4
МН720-1	-38	3	600	300	150	700	250	100	2	11,6
-2	-39	4	600	300	150	700	250	100	2	11,4
МН721-1	-40	3	600	300	150	800	250	150	2	12,3
-2	-41	4	600	300	150	800	250	150	2	12,1
МН722-1	-42	3	600	300	150	900	300	150	2	13,1
-2	-43	4	600	300	150	900	300	150	2	12,9
МН723-1	-44	3	600	300	150	1000	300	50	3	14,0
-2	-45	4	600	300	150	1000	300	50	3	13,8
МН724-1	-46	3	600	300	150	1100	300	100	3	14,8
-2	-47	4	600	300	150	1100	300	100	3	14,6
МН725-1	-48	3	600	300	150	1200	300	150	3	15,5
-2	-49	4	600	300	150	1200	300	150	3	15,3
