Опора А14Б 406.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

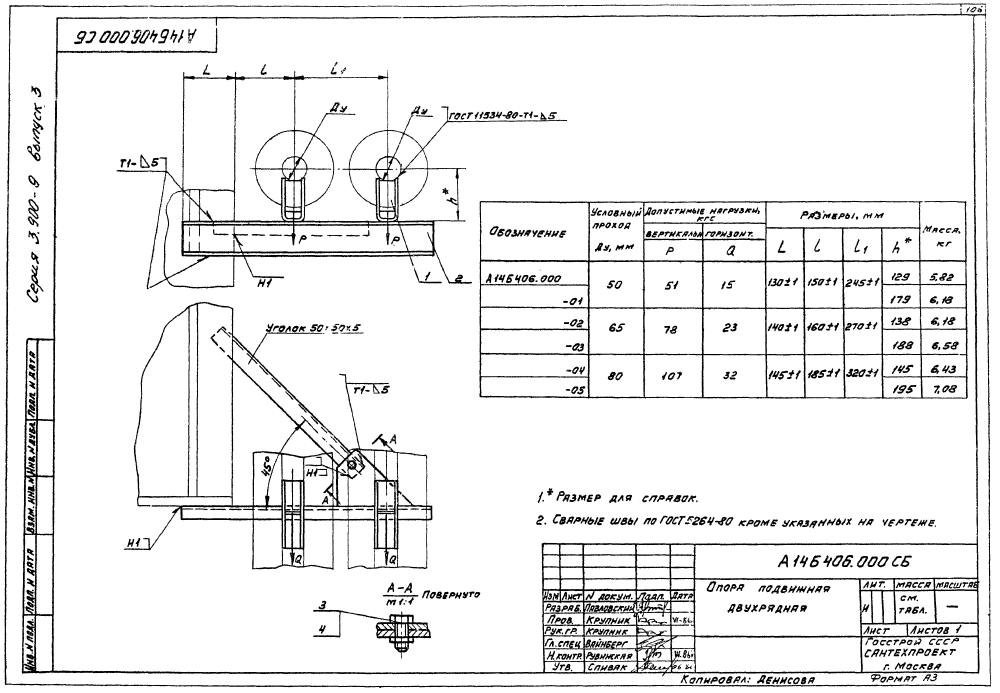

ООО "Изополимет Плюс" изготавливает опоры А14Б 406.000 серии 3.900-9. Изделие применяется в средствах крепления трубопроводов Ду 50-80 мм. В таблице приведены 6 исполнений. Размеры L, l и l1 заданы с допуском, высота h составляет 129-195 мм. Допускаемая вертикальная нагрузка P находится в пределах 51-107 кгс, горизонтальная Q - 15-32 кгс. Масса опор - 5,82-7,08 кг.
| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||
| L | l | l₁ | h | Р | Q | |||
| А14Б 406.000 | 50 | 130±1 | 150±1 | 245±1 | 129 | 51 | 15 | 5,82 |
| А14Б 406.000-01 | 50 | 130±1 | 150±1 | 245±1 | 179 | 51 | 15 | 6,18 |
| А14Б 406.000-02 | 65 | 140±1 | 160±1 | 270±1 | 138 | 78 | 23 | 6,18 |
| А14Б 406.000-03 | 65 | 140±1 | 160±1 | 270±1 | 188 | 78 | 23 | 6,58 |
| А14Б 406.000-04 | 80 | 145±1 | 185±1 | 320±1 | 145 | 107 | 32 | 6,43 |
| А14Б 406.000-05 | 80 | 145±1 | 185±1 | 320±1 | 195 | 107 | 32 | 7,08 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
