Опора А14Б 401.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 401.000 серии 3.900-9 для трубопроводов Ду 150-250 мм. Изделие относится к опорам трубопроводов и применяется в узлах, где требуются повышенные допускаемые нагрузки. В таблице указаны 6 исполнений. Размер L задан с допуском и составляет 220-290 мм, H - 190-430 мм, H1 - 98-168 мм, h - 182-289 мм. Вертикальная нагрузка P указана 326-1153 кгс, горизонтальная Q - 97-346 кгс. Масса - 2,24-16,36 кг.

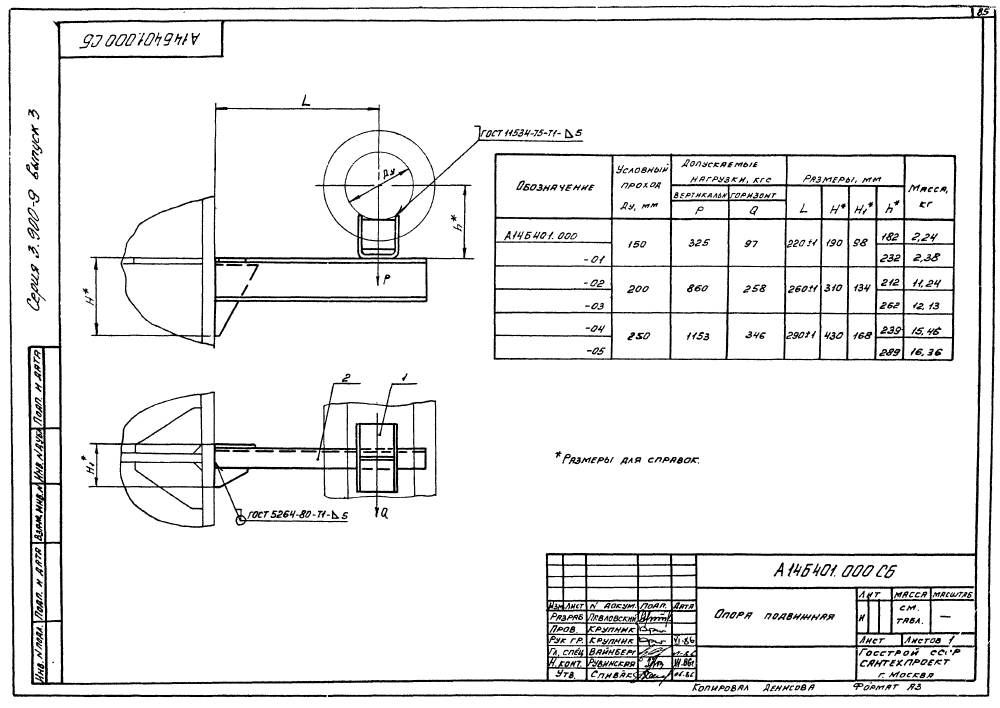

| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||
| L | Н | Н₁ | h | Р | Q | |||
| А14Б 401.000 | 150 | 220±1 | 190 | 98 | 182 | 326 | 97 | 2,24 |
| А14Б 401.000-01 | 150 | 220±1 | 190 | 98 | 232 | 326 | 97 | 2,38 |
| А14Б 401.000-02 | 200 | 260±1 | 310 | 134 | 212 | 860 | 258 | 11,24 |
| А14Б 401.000-03 | 200 | 260±1 | 310 | 134 | 262 | 860 | 258 | 12,13 |
| А14Б 401.000-04 | 250 | 290±1 | 430 | 168 | 239 | 1153 | 346 | 15,46 |
| А14Б 401.000-05 | 250 | 290±1 | 430 | 168 | 289 | 1153 | 346 | 16,36 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб
А14Б 395.000
Опора А14Б 395.000
от 10 руб
А14Б 396.000
Опора А14Б 396.000
от 10 руб

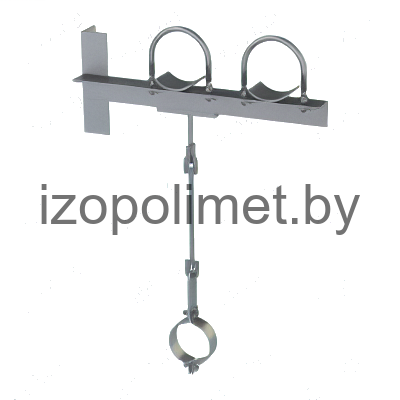

А14Б 397.000
Опора А14Б 397.000
от 10 руб
А14Б 398.000
Опора А14Б 398.000
от 10 руб
А14Б 399.000
Опора А14Б 399.000
от 10 руб
А14Б 400.000
Опора А14Б 400.000
от 10 руб
А14Б 402.000
Опора А14Б 402.000
от 10 руб

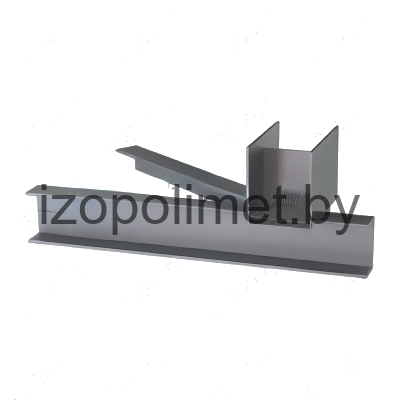

А14Б 403.000
