Опора А14Б 404.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

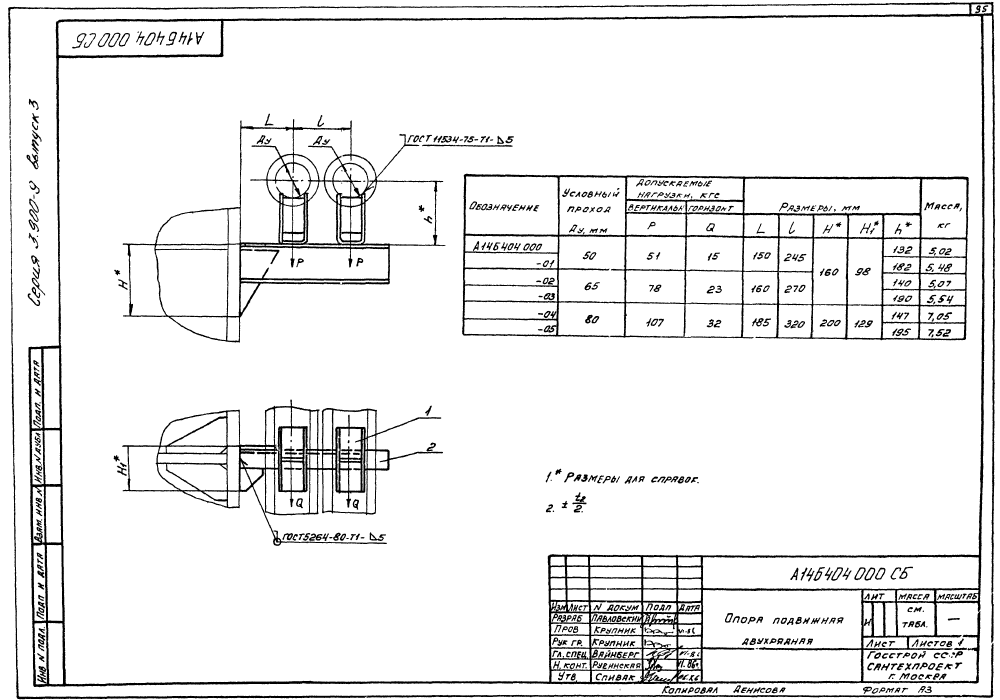

ООО "Изополимет Плюс" изготавливает опоры А14Б 404.000 серии 3.900-9. Изделие предназначено для средств крепления трубопроводов Ду 50-80 мм. В таблице предусмотрены 6 исполнений. Размер L составляет 150-185 мм, l - 245-320 мм, H - 160-200 мм, H1 - 98-129 мм, h - 132-195 мм. Допускаемая вертикальная нагрузка P указана 51-107 кгс, горизонтальная Q - 15-32 кгс. Масса - 5,02-7,52 кг.
| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||||
| L | l | Н | Н₁ | h | Р | Q | |||
| А14Б 404.000 | 50 | 150 | 245 | 160 | 98 | 132 | 51 | 15 | 5,02 |
| А14Б 404.000-01 | 50 | 150 | 245 | 160 | 98 | 182 | 51 | 15 | 5,48 |
| А14Б 404.000-02 | 65 | 160 | 270 | 160 | 98 | 140 | 78 | 23 | 5,07 |
| А14Б 404.000-03 | 65 | 160 | 270 | 160 | 98 | 190 | 78 | 23 | 5,54 |
| А14Б 404.000-04 | 80 | 185 | 320 | 200 | 129 | 147 | 107 | 32 | 7,05 |
| А14Б 404.000-05 | 80 | 185 | 320 | 200 | 129 | 195 | 107 | 32 | 7,52 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
