Опора А14Б 403.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 403.000 серии 3.900-9 для трубопроводов Ду 150-250 мм. Изделие применяется в составе опорных конструкций с подбором по длине, высоте и расчетной нагрузке. В таблице указаны 6 исполнений. Размеры L и l приведены с допуском, высота h находится в диапазоне 180-289 мм. Допускаемая вертикальная нагрузка P составляет 326-1153 кгс, горизонтальная Q - 97-346 кгс. Масса опор - 6,2-21,46 кг.

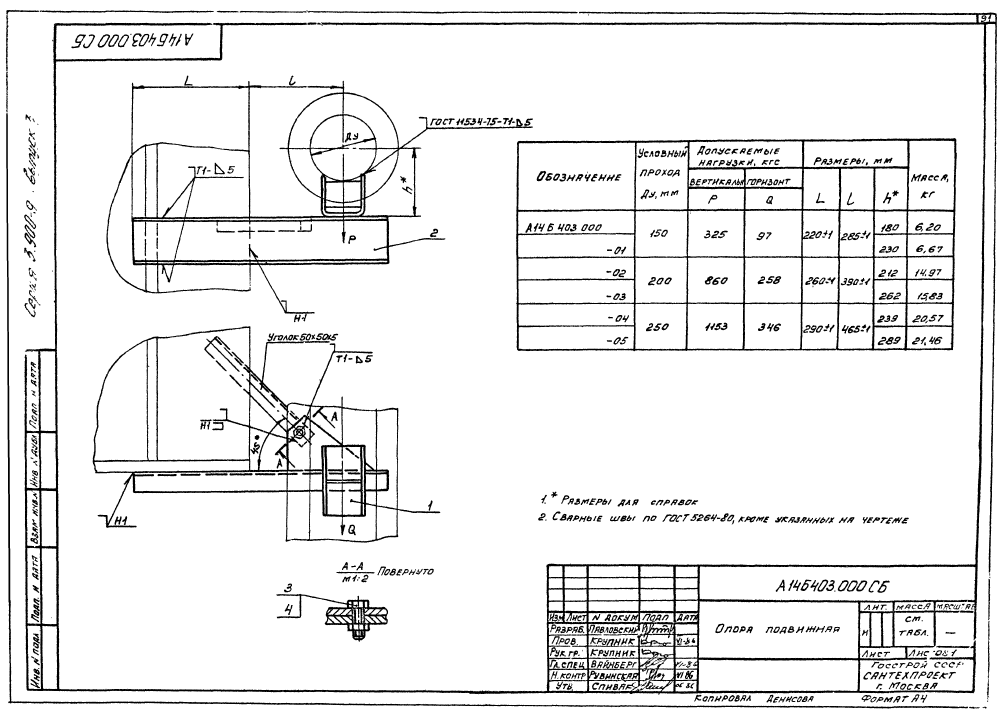

| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||
| L | l | h | Р | Q | |||
| А14Б 403.000 | 150 | 220±1 | 285±1 | 180 | 326 | 97 | 6,2 |
| А14Б 403.000-01 | 150 | 220±1 | 285±1 | 230 | 326 | 97 | 6,67 |
| А14Б 403.000-02 | 200 | 260±1 | 390±1 | 212 | 860 | 258 | 14,97 |
| А14Б 403.000-03 | 200 | 260±1 | 390±1 | 262 | 860 | 258 | 15,83 |
| А14Б 403.000-04 | 250 | 290±1 | 465±1 | 239 | 1153 | 346 | 20,57 |
| А14Б 403.000-05 | 250 | 290±1 | 465±1 | 289 | 1153 | 346 | 21,46 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
