Опора А14Б 407.000
Описание изделия

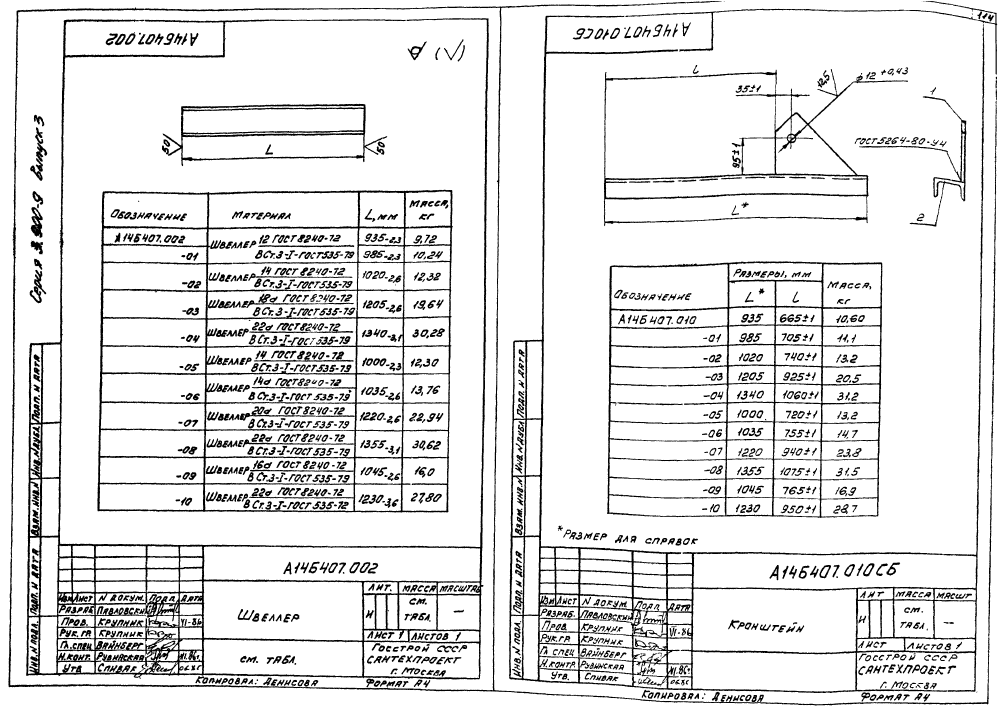

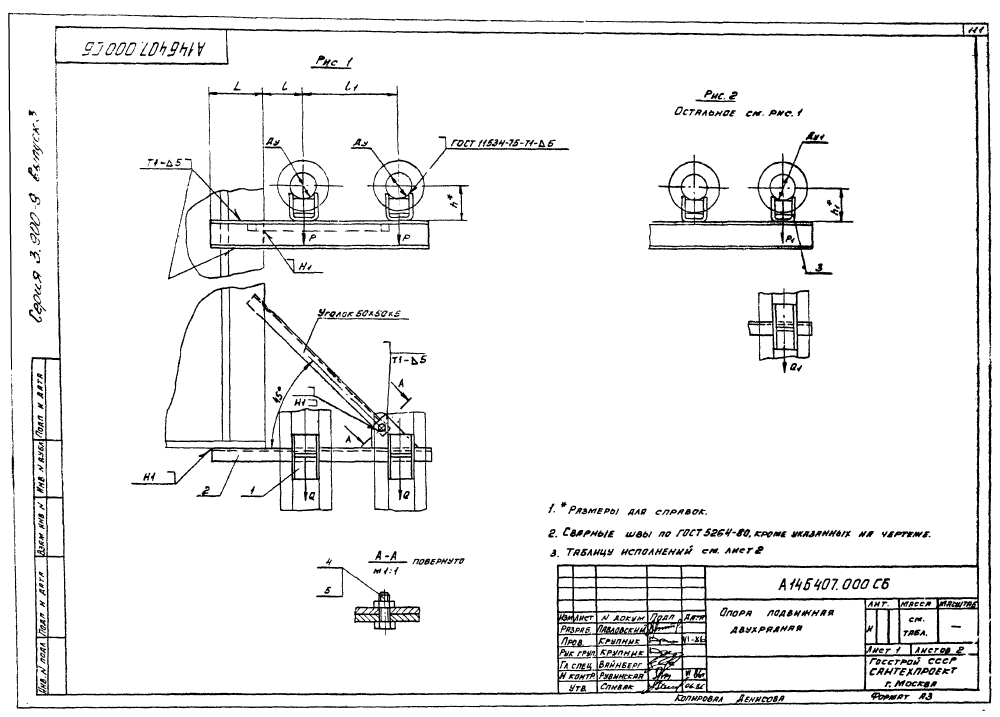

ООО "Изополимет Плюс" изготавливает опоры А14Б 407.000 серии 3.900-9 для опорных конструкций трубопроводов. В таблице указаны 22 исполнения по рисункам 1 и 2, включая варианты для Ду 100-250 мм и Ду1 100-150 мм. Размеры L, l и l1 заданы с допуском, высота h составляет 156-289 мм, h1 - 156-230 мм. Допускаемые вертикальные нагрузки P и P1 находятся в диапазоне 157-1153 и 157-325 кгс, горизонтальные Q и Q1 - 47-345 и 47-97 кгс. Масса изделий - 12,54-40,22 кг.

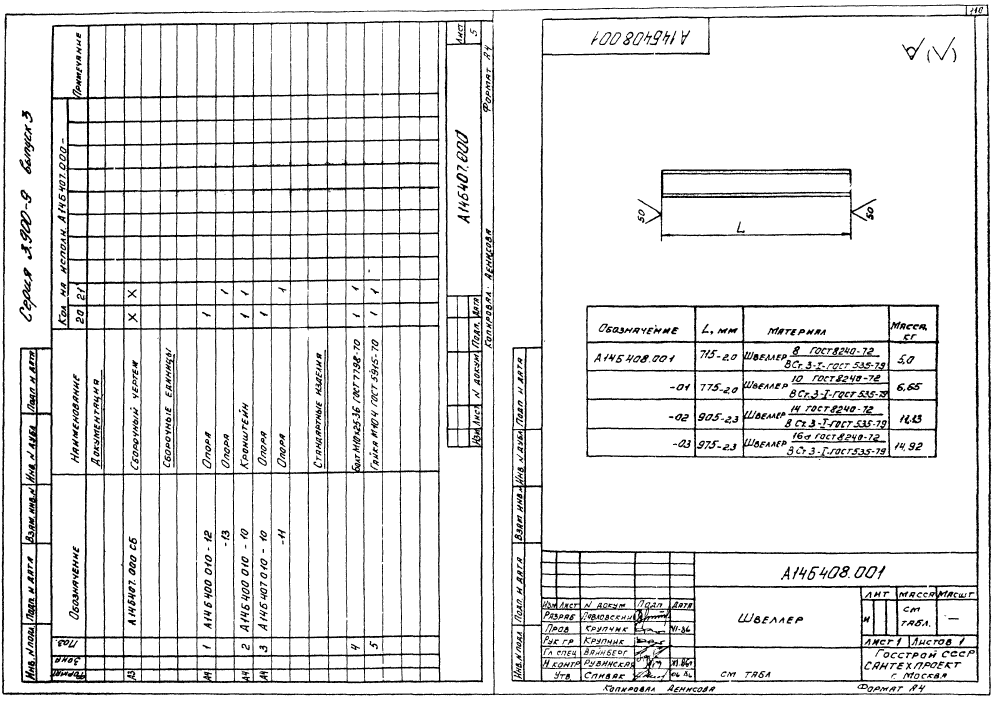

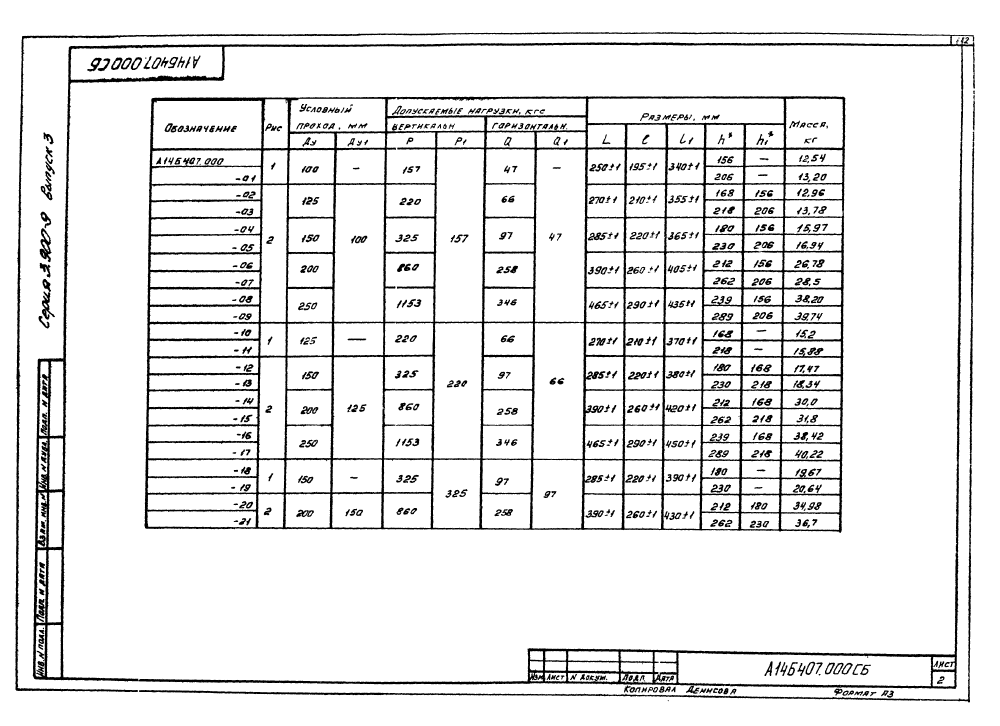

| Обозначение | Рис. | Усл. проход, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||||||||
| Ду | Ду₁ | L | l | l₁ | h | h₁ | Р | Р₁ | Q | Q₁ | |||
| А14Б 407.000 | 1 | 100 | - | 250±1 | 195±1 | 340±1 | 156 | - | 157 | - | 47 | - | 12,54 |
| А14Б 407.000-01 | 1 | 100 | - | 250±1 | 195±1 | 340±1 | 206 | - | 157 | - | 47 | - | 13,2 |
| А14Б 407.000-02 | 2 | 125 | 100 | 270±1 | 210±1 | 355±1 | 168 | 156 | 220 | 157 | 66 | 47 | 12,96 |
| А14Б 407.000-03 | 2 | 125 | 100 | 270±1 | 210±1 | 355±1 | 218 | 206 | 220 | 157 | 66 | 47 | 13,78 |
| А14Б 407.000-04 | 2 | 150 | 100 | 285±1 | 220±1 | 365±1 | 180 | 156 | 325 | 157 | 97 | 47 | 15,97 |
| А14Б 407.000-05 | 2 | 150 | 100 | 285±1 | 220±1 | 365±1 | 230 | 206 | 325 | 157 | 97 | 47 | 16,94 |
| А14Б 407.000-06 | 2 | 200 | 100 | 390±1 | 260±1 | 405±1 | 212 | 156 | 860 | 157 | 258 | 47 | 26,78 |
| А14Б 407.000-07 | 2 | 200 | 100 | 390±1 | 260±1 | 405±1 | 262 | 206 | 860 | 157 | 258 | 47 | 28,5 |
| А14Б 407.000-08 | 2 | 250 | 100 | 465±1 | 290±1 | 436±1 | 239 | 156 | 1153 | 157 | 345 | 47 | 38,2 |
| А14Б 407.000-09 | 2 | 250 | 100 | 465±1 | 290±1 | 436±1 | 289 | 206 | 1153 | 157 | 345 | 47 | 39,74 |
| А14Б 407.000-10 | 1 | 125 | - | 270±1 | 210±1 | 370±1 | 168 | - | 220 | - | 66 | 66 | 15,2 |
| А14Б 407.000-11 | 1 | 125 | - | 270±1 | 210±1 | 370±1 | 218 | - | 220 | - | 66 | 66 | 15,88 |
| А14Б 407.000-12 | 2 | 150 | 125 | 285±1 | 220±1 | 380±1 | 180 | 168 | 325 | 220 | 97 | 66 | 17,47 |
| А14Б 407.000-13 | 2 | 150 | 125 | 285±1 | 220±1 | 380±1 | 230 | 218 | 325 | 220 | 97 | 66 | 18,34 |
| А14Б 407.000-14 | 2 | 200 | 125 | 390±1 | 260±1 | 420±1 | 212 | 168 | 860 | 220 | 258 | 66 | 30 |
| А14Б 407.000-15 | 2 | 200 | 125 | 390±1 | 260±1 | 420±1 | 262 | 218 | 860 | 220 | 258 | 66 | 31,8 |
| А14Б 407.000-16 | 2 | 250 | 125 | 465±1 | 290±1 | 450±1 | 239 | 168 | 1153 | 220 | 345 | 66 | 38,42 |
| А14Б 407.000-17 | 2 | 250 | 125 | 465±1 | 290±1 | 450±1 | 289 | 218 | 1153 | 220 | 345 | 66 | 40,22 |
| А14Б 407.000-18 | 1 | 150 | - | 285±1 | 220±1 | 390±1 | 180 | - | 325 | 325 | 97 | 97 | 19,67 |
| А14Б 407.000-19 | 1 | 150 | - | 285±1 | 220±1 | 390±1 | 230 | - | 325 | 325 | 97 | 97 | 20,64 |
| А14Б 407.000-20 | 2 | 200 | 150 | 390±1 | 260±1 | 430±1 | 212 | 180 | 860 | 325 | 258 | 97 | 34,98 |
| А14Б 407.000-21 | 2 | 200 | 150 | 390±1 | 260±1 | 430±1 | 262 | 230 | 860 | 325 | 258 | 97 | 36,7 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
