Опора А14Б 441.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 441.000 серии 3.900-9 для трубопроводов Ду 150-250 мм. В таблице указаны 3 исполнения. Размер H составляет 115-225 мм, L - 200-300 мм, l и l1 заданы с допуском, радиусы R и R1 - 225-375 и 305-512 мм. Масса изделий - 8,7-24,2 кг. Опора применяется в опорных конструкциях серии 3.900-9 и подбирается по условному проходу и геометрии узла.

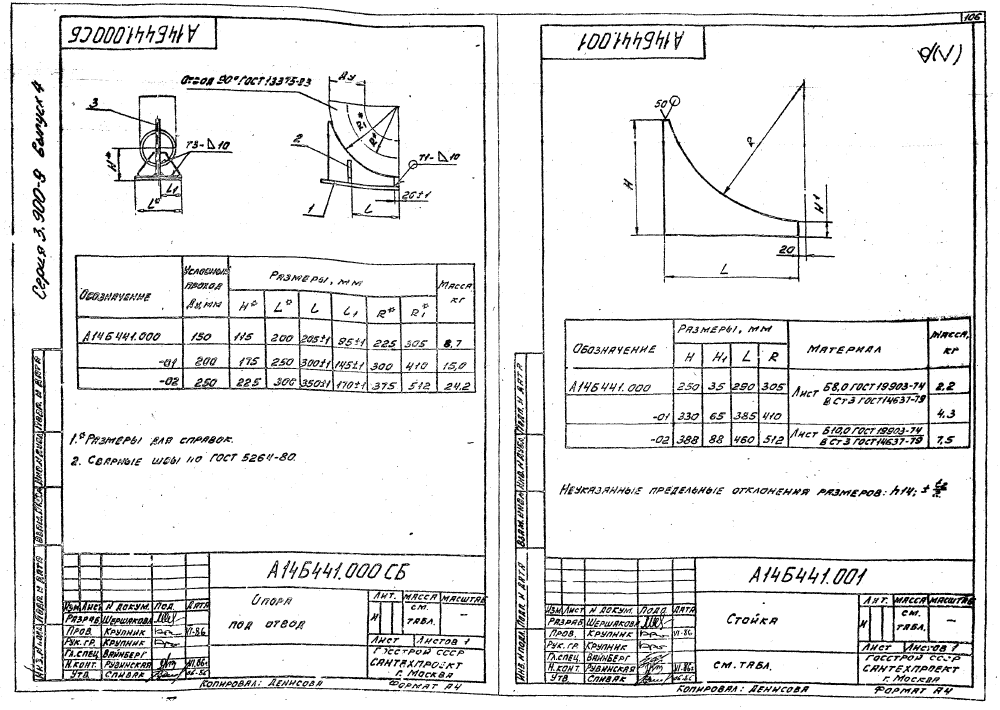

| Обозначение | Условный проход ДУ, мм | Размеры, мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|
| H | L | l | l₁ | R | R₁ | |||
| А14Б 441.000 | 150 | 115 | 200 | 205±1 | 95±1 | 225 | 305 | 8,7 |
| А14Б 441.000-01 | 200 | 175 | 250 | 300±1 | 145±1 | 300 | 410 | 15 |
| А14Б 441.000-02 | 250 | 225 | 300 | 350±1 | 170±1 | 375 | 512 | 24,2 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
