Траверса А14Б 437.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

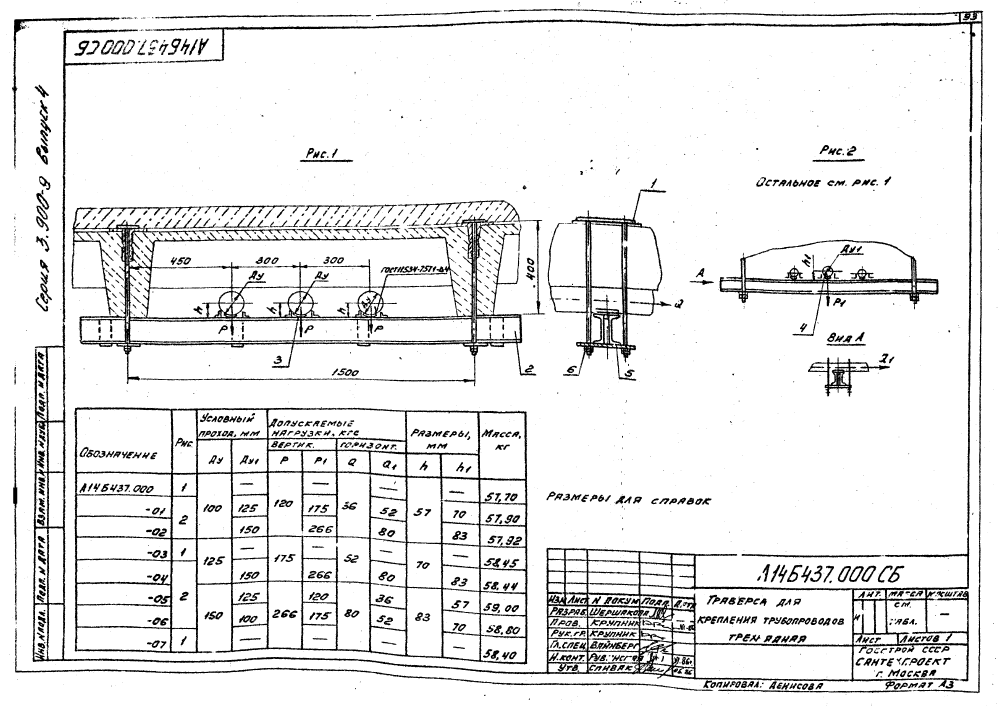

ООО "Изополимет Плюс" изготавливает траверсы А14Б 437.000 серии 3.900-9 для опорных конструкций трубопроводов. Изделие относится к категории опор трубопроводов и выпускается в 8 исполнениях по рисункам 1 и 2. Таблица включает варианты для Ду 100-150 мм и Ду1 100-150 мм. Размер h составляет 57-83 мм, h1 - 57-83 мм. Вертикальные нагрузки P и P1 указаны 120-266 кгс, горизонтальные Q и Q1 - 36-80 кгс. Масса траверс - 57,7-59,0 кг.
| Обозначение | Рис. | Условный проход, мм | Размеры, мм | Допуск. нагрузки, кгс | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||||
| ДУ | ДУ₁ | h | h₁ | Р | Р₁ | Q | Q₁ | |||
| А14Б 437.000 | 1 | 100 | - | 57 | - | 120 | - | 36 | - | 57,7 |
| А14Б 437.000-01 | 2 | 100 | 125 | 57 | 70 | 120 | 175 | 36 | 52 | 57,9 |
| А14Б 437.000-02 | 2 | 100 | 150 | 57 | 83 | 120 | 266 | 36 | 80 | 57,92 |
| А14Б 437.000-03 | 1 | 125 | - | 70 | - | 175 | - | 52 | - | 58,45 |
| А14Б 437.000-04 | 2 | 125 | 150 | 70 | 83 | 175 | 266 | 52 | 80 | 58,44 |
| А14Б 437.000-05 | 2 | 150 | 125 | 83 | 57 | 266 | 120 | 80 | 36 | 59 |
| А14Б 437.000-06 | 2 | 150 | 100 | 83 | 70 | 266 | 175 | 80 | 52 | 58,8 |
| А14Б 437.000-07 | 1 | 150 | - | 83 | - | 266 | - | 80 | - | 58,4 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
