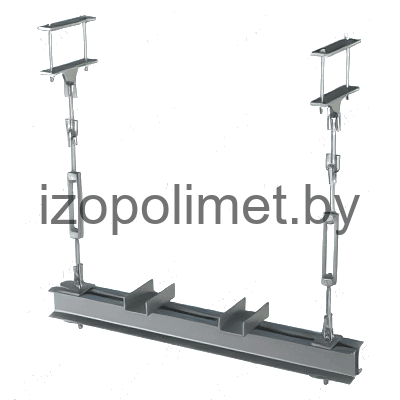

Опора А14Б 436.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

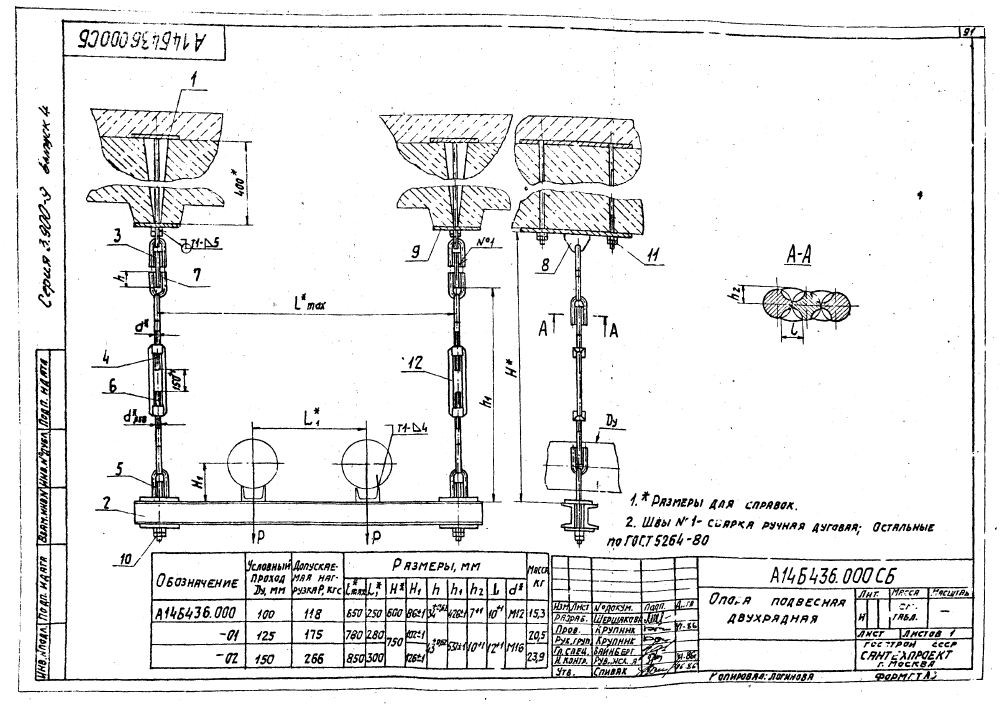

ООО "Изополимет Плюс" изготавливает опоры А14Б 436.000 серии 3.900-9. Изделие применяется для трубопроводов Ду 100-150 мм. В таблице указаны 3 исполнения. Размер Lmax составляет 650-850 мм, L1 - 250-300 мм, H - 600-750 мм, крепежный размер d - от M12 до M16. Допускаемая нагрузка P находится в пределах 118-266 кгс. Масса изделий - 15,3-23,9 кг.
| Обозначение | Условный проход ДУ, мм | Размеры, мм | Допуск. нагрузки Р, кгс | Масса, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lmax | L₁ | Н | Н₁ | h | h₁ | h₂ | l | d | ||||
| А14Б 436.000 | 100 | 650 | 250 | 600 | 86±¹ | 34⁺⁰´⁶² | 426±¹ | 7⁺¹ | 10⁺¹ | M12 | 118 | 15,3 |
| А14Б 436.000-01 | 125 | 780 | 280 | 750 | 102±¹ | 43⁺⁰´⁶² | 537±¹ | 10⁺¹ | 12⁺¹ | M16 | 175 | 20,5 |
| А14Б 436.000-02 | 150 | 850 | 300 | 750 | 126±¹ | 43⁺⁰´⁶² | 537±¹ | 10⁺¹ | 12⁺¹ | M16 | 266 | 23,9 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
