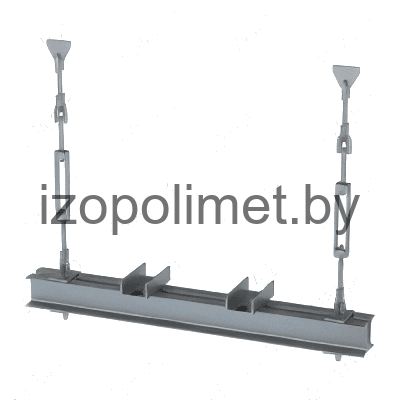

Опора А14Б 435.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 435.000 серии 3.900-9 для трубопроводов Ду 100-250 мм. В таблице приведены 5 исполнений. Размер Lmax составляет 650-1100 мм, L1 - 250-400 мм, H - 600-760 мм, крепежный размер d - от M12 до M16. Допускаемая нагрузка P указана 118-840 кгс. Масса опор - 12,4-34,5 кг. Изделие используется в опорных конструкциях и подбирается по проектным размерам.

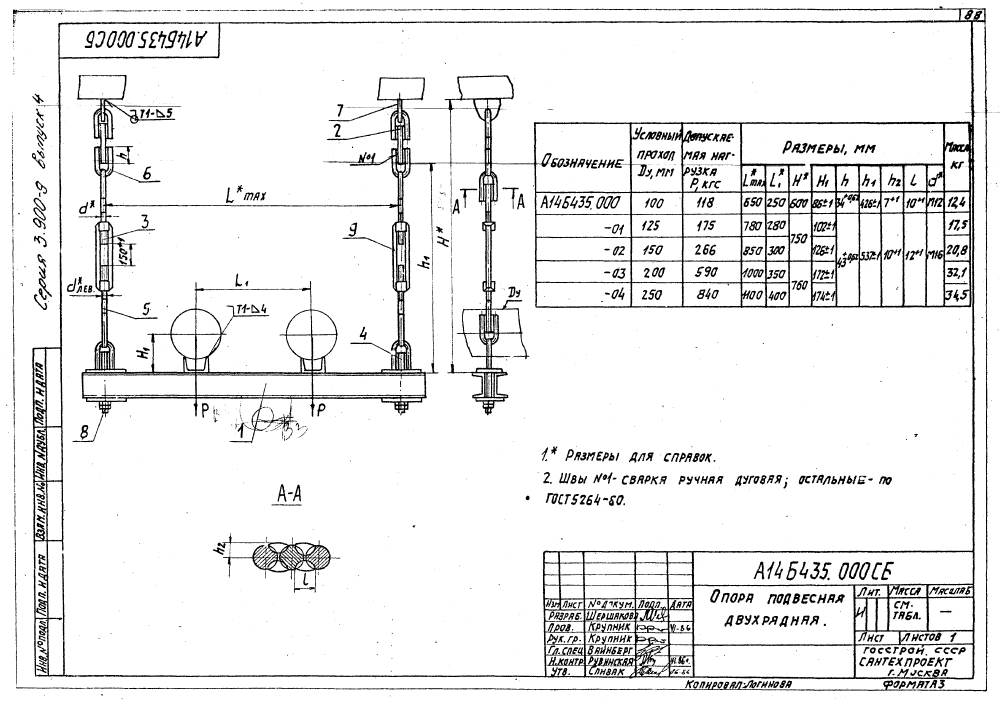

| Обозначение | Условный проход ДУ, мм | Размеры, мм | Допуск. нагрузки Р, кгс | Масса, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lmax | L₁ | Н | Н₁ | h | h₁ | h₂ | l | d | ||||
| А14Б 435.000 | 100 | 650 | 250 | 600 | 86±¹ | 34⁺⁰´⁶² | 426±¹ | 7⁺¹ | 10⁺¹ | M12 | 118 | 12,4 |
| А14Б 435.000-01 | 125 | 780 | 280 | 750 | 102±¹ | 43⁺⁰´⁶² | 537±¹ | 10⁺¹ | 12⁺¹ | M16 | 175 | 17,5 |
| А14Б 435.000-02 | 150 | 850 | 300 | 750 | 126±¹ | 43⁺⁰´⁶² | 537±¹ | 10⁺¹ | 12⁺¹ | M16 | 266 | 20,8 |
| А14Б 435.000-03 | 200 | 1000 | 350 | 760 | 172±¹ | 43⁺⁰´⁶² | 537±¹ | 10⁺¹ | 12⁺¹ | M16 | 590 | 32,1 |
| А14Б 435.000-04 | 250 | 1100 | 400 | 760 | 174±¹ | 43⁺⁰´⁶² | 537±¹ | 10⁺¹ | 12⁺¹ | M16 | 840 | 34,5 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб
А14Б 429.000
Опора А14Б 429.000
от 10 руб
А14Б 430.000

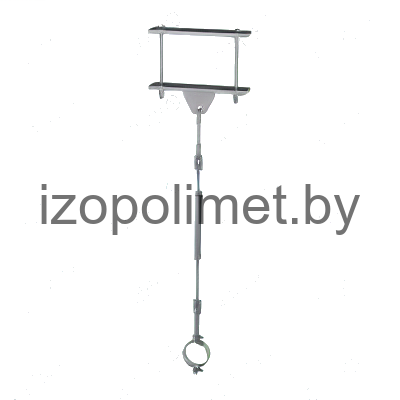

Опора А14Б 430.000
от 10 руб
А14Б 431.000

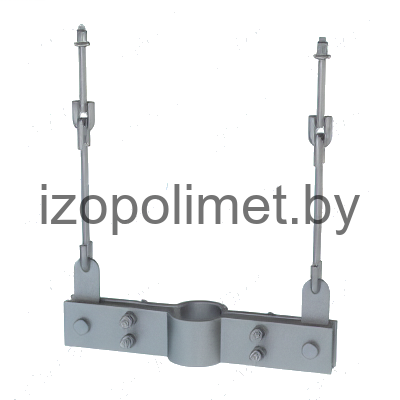

Опора А14Б 431.000
от 10 руб
А14Б 432.000

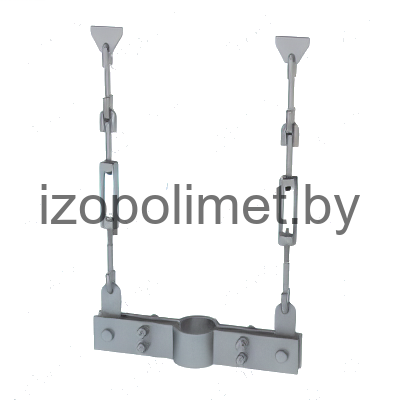

Опора А14Б 432.000
от 10 руб
А14Б 433.000

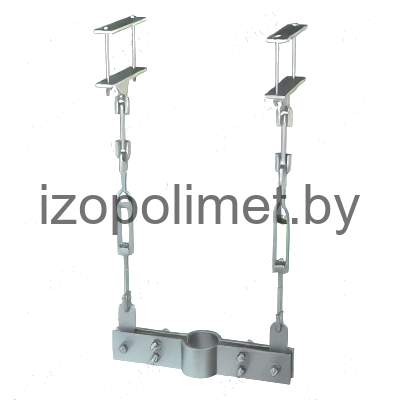

Опора А14Б 433.000
от 10 руб
А14Б 434.000

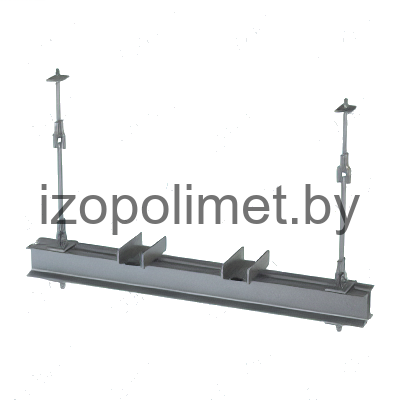

Опора А14Б 434.000
от 10 руб
А14Б 436.000

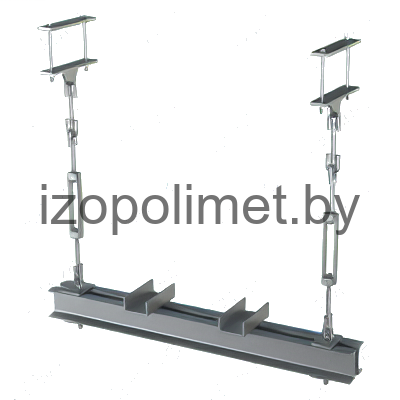

Опора А14Б 436.000
от 10 руб
А14Б 437.000

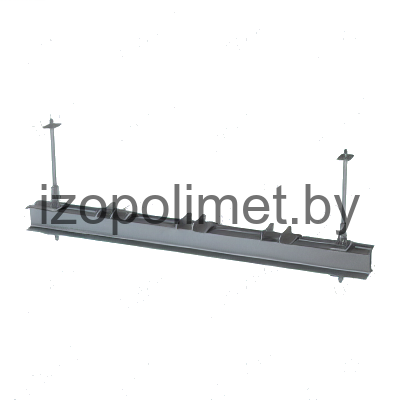

Траверса А14Б 437.000
от 10 руб
А14Б 438.000

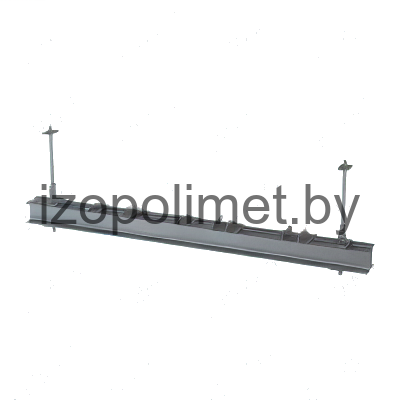

Траверса А14Б 438.000
от 10 руб
А14Б 439.000

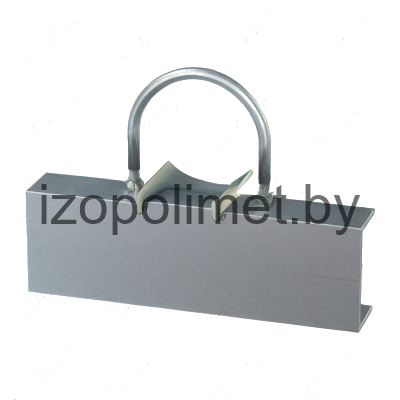

Опора А14Б 439.000
от 10 руб
А14Б 440.000

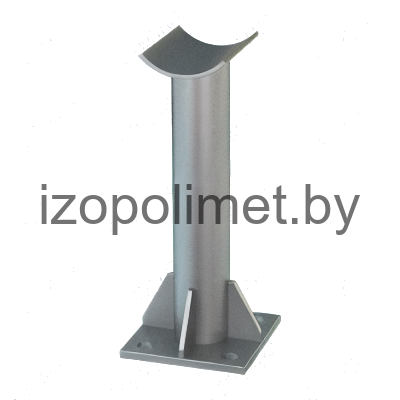

Опорная стойка А14Б 440.000
