Крепления трубопроводов Т-ММ-08-2009-1. Тип КСК1
Описание изделия

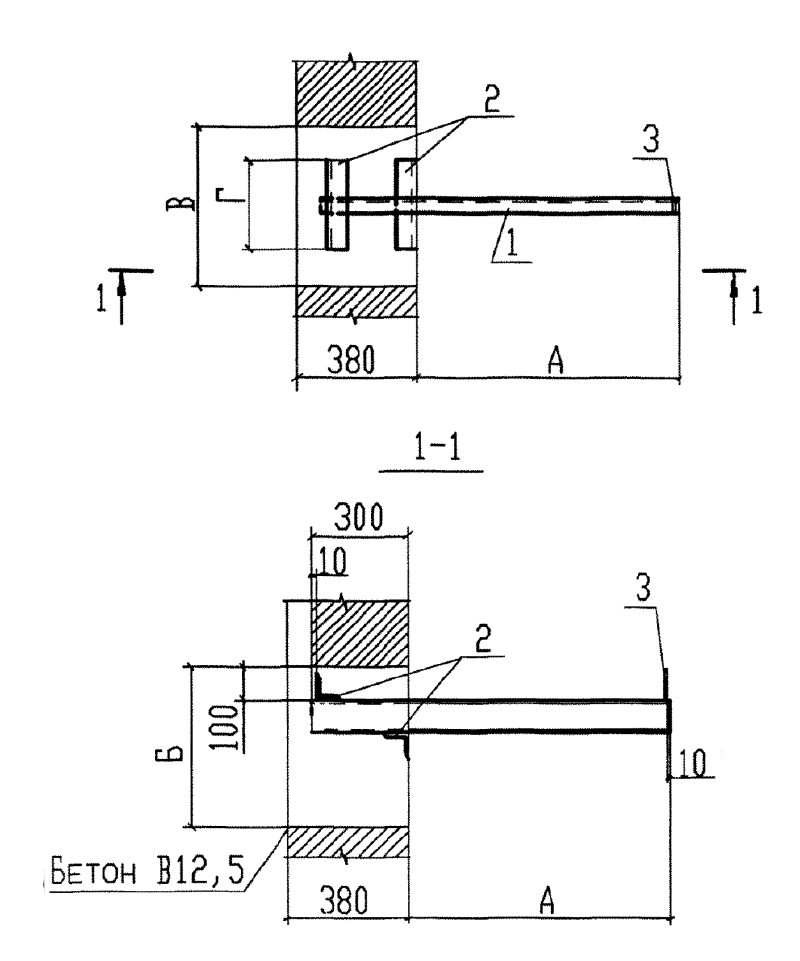

ООО "Изополимет Плюс" изготавливает крепления трубопроводов КСК1 по Т-ММ-08-2009-1. Изделие применяется в системах крепления трубопроводов, где расчет выполняется по изгибающему моменту. В таблице приведена 21 марка КСК1 с изгибающим моментом Mx 360-9600 Нм. Размер A составляет 400-1000 мм, Б - 310-460 мм, В - 400-530 мм, Г - 150-300 мм. Масса креплений находится в диапазоне от 3,40 до 26,92 кг.
| Марка | Изгибающий момент Мх, Нм (кгс*м) | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|
| А | Б | В | Г | |||
| КСК1-40-3 | 360 (36) | 400 | 310 | 400 | 150 | 3,40 |
| КСК1-40-6 | 600 (60) | 400 | 310 | 400 | 150 | 5,20 |
| КСК1-40-12 | 1200 (120) | 400 | 310 | 400 | 150 | 6,58 |
| КСК1-60-3 | 360 (36) | 600 | 310 | 400 | 150 | 4,10 |
| КСК1-60-6 | 600 (60) | 600 | 310 | 400 | 150 | 6,35 |
| КСК1-60-12 | 1200 (120) | 600 | 310 | 400 | 150 | 8,00 |
| КСК1-60-24 | 2400 (240) | 600 | 310 | 400 | 150 | 9,55 |
| КСК1-80-6 | 600 (60) | 800 | 310 | 400 | 150 | 7,50 |
| КСК1-80-12 | 1200 (120) | 800 | 310 | 400 | 150 | 9,40 |
| КСК1-80-24 | 2400 (240) | 800 | 310 | 400 | 150 | 11,20 |
| КСК1-80-36 | 3600 (360) | 800 | 385 | 400 | 200 | 13,80 |
| КСК1-80-48 | 4800 (480) | 800 | 385 | 400 | 200 | 16,45 |
| КСК1-80-72 | 7200 (720) | 800 | 460 | 530 | 300 | 18,52 |
| КСК1-80-96 | 9600 (960) | 800 | 460 | 530 | 300 | 23,12 |
| КСК1-100-6 | 600 (60) | 1000 | 310 | 400 | 150 | 8,65 |
| КСК1-100-12 | 1200 (120) | 1000 | 310 | 400 | 150 | 10,80 |
| КСК1-100-24 | 2400 (240) | 1000 | 310 | 400 | 150 | 13,05 |
| КСК1-100-36 | 3600 (360) | 1000 | 385 | 400 | 200 | 15,90 |
| КСК1-100-48 | 4800 (480) | 1000 | 385 | 400 | 200 | 18,85 |
| КСК1-100-72 | 7200 (720) | 1000 | 460 | 530 | 300 | 21,42 |
| КСК1-100-96 | 9600 (960) | 1000 | 460 | 530 | 300 | 26,92 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
